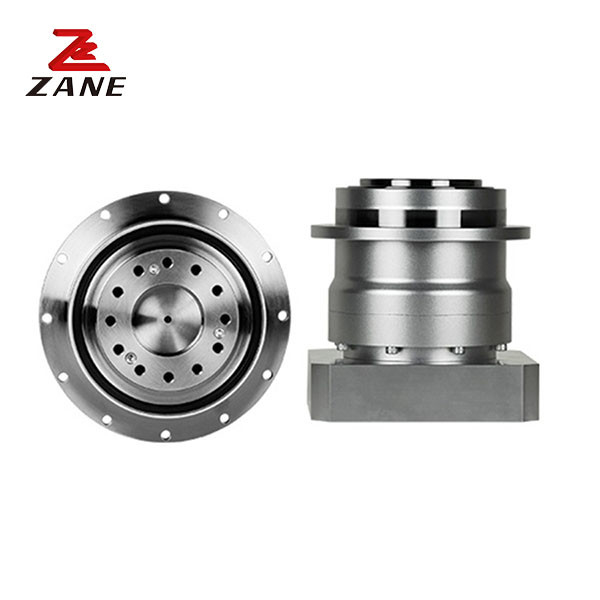

Bộ giảm tốc bánh răng hành tinh hộp số Shimpo độ chính xác cao VRB140 cho Robot
  • Bộ giảm tốc bánh răng hành tinh hộp số Shimpo độ chính xác cao VRB140 cho Robot
Bộ giảm tốc bánh răng hành tinh hộp số Shimpo độ chính xác cao VRB140 cho Robot

Bộ giảm tốc bánh răng hành tinh hộp số Shimpo độ chính xác cao VRB140 cho Robot

Nguồn gốc Nhật Bản
Hàng hiệu Nidec
Chứng nhận CE,ISO
Số mô hình VRB
Thông tin chi tiết sản phẩm
Tên sản phẩm:
Hộp Số Nidec Shimpo
Nhà sản xuất:
Nidec Shimpo
Dòng sản phẩm:
Dòng VRB
Trọng lượng (kg):
6kg
Kích thước khung hình:
140
sắp xếp bánh răng:
hành tinh
Tải trọng xuyên tâm tối đa:
9100N
Tải trọng trục tối đa:
8200N
Ứng dụng:
Robot, Thiết Bị Tự Động Hóa, Máy CNC
Điểm nổi bật:

Hộp số Shimpo độ chính xác cao

,

Hộp giảm tốc bánh răng hành tinh Robot

,

Hộp số giảm tốc bánh răng hành tinh VRB140

Mô tả Sản phẩm

Mô tả sản phẩm:

Nidec Shimpo hộp số truyền động là hộp số chất lượng cao được thiết kế để hoạt động đáng tin cậy và hiệu quả trong các ứng dụng máy robot, thiết bị tự động hóa và máy CNC.Được sản xuất bởi Nidec Shimpo, hộp số này được xây dựng với vật liệu sắt cho tải trọng tâm tối đa là 9100N và sắp xếp bánh răng hành tinh.làm cho nó là sự lựa chọn hoàn hảo cho bất kỳ máy móc tự động.

Các thông số kỹ thuật:

Khung

kích thước

 Giai đoạn Tỷ lệ Động lực đầu ra danh nghĩa Động lực đầu ra tối đa Động lực dừng khẩn cấp Tốc độ đầu vào danh nghĩa Tốc độ đầu vào tối đa Trọng lượng bức xạ cho phép Trọng lượng trục cho phép
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















140





1

Đơn vị

 3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 366 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
Hai lần. 15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200




Khung

kích thước



Giai đoạn



Tỷ lệ

 Trọng lượng quang cực cao nhất



Tối đa

tải trọng trục

Trọng lượng

 Khoảnh khắc quán tính (φ19) Khoảnh khắc quán tính (φ)28) Khoảnh khắc quán tính (φ38) Khoảnh khắc quán tính (φ48)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















140





1

Đơn vị

 3 9100 8200 16 - 12 20 42
4 9100 8200 - 7.5 15 37
5 9100 8200 - 5.8 14 36
6 9100 8200 - 4.9 13 35
7 9100 8200 - 4.1 12 34
8 9100 8200 - 3.8 12 34
9 9100 8200 - 3.6 11 34
10 9100 8200 - 3.5 11 34











Hai lần.

 15 9100 8200 17 1.3 3.2 11 -
16 9100 8200 1.5 3.1 11 -
20 9100 8200 1.2 3.1 11 -
25 9100 8200 1.1 3.3 11 -
28 9100 8200 1.4 2.8 11 -
30 9100 8200 0.85 3.1 10 -
35 9100 8200 1.1 2.8 11 -
40 9100 8200 0.83 3.0 10 -
45 9100 8200 1.1 2.8 11 -
50 9100 8200 0.81 2.8 10 -
60 9100 8200 0.81 2.8 10 -
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 -
100 9100 8200 0.80 2.8 10 -



Bộ giảm tốc bánh răng hành tinh hộp số Shimpo độ chính xác cao VRB140 cho Robot 0Bộ giảm tốc bánh răng hành tinh hộp số Shimpo độ chính xác cao VRB140 cho Robot 1

Loại thiết bị:

Hộp số Nidec Shimpo có sẵn trong nhiều loại bánh răng khác nhau, bao gồm bánh răng đẩy, bánh răng xoắn ốc, bánh răng cong và bánh răng giun.và lựa chọn loại dụng cụ sẽ phụ thuộc vào các yêu cầu cụ thể của ứng dụng.
