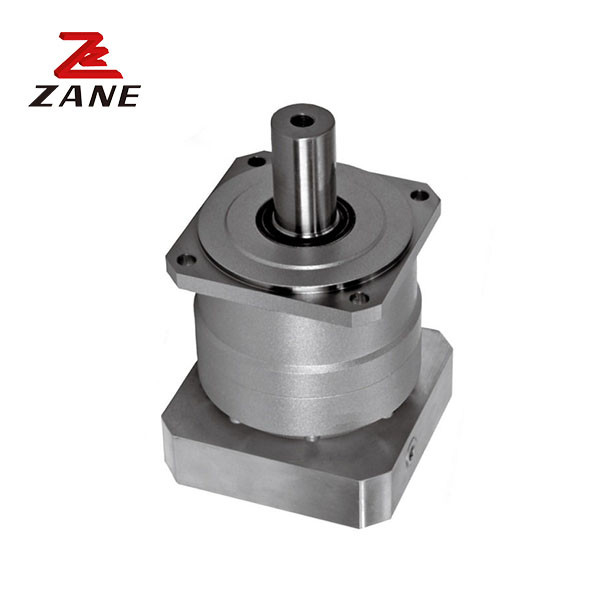

Nidec hộp số độ chính xác cao Planetary Helical Gear Stepper Servo Motor Reducer VRB
  • Nidec hộp số độ chính xác cao Planetary Helical Gear Stepper Servo Motor Reducer VRB
Nidec hộp số độ chính xác cao Planetary Helical Gear Stepper Servo Motor Reducer VRB

Nidec hộp số độ chính xác cao Planetary Helical Gear Stepper Servo Motor Reducer VRB

Nguồn gốc Nhật Bản
Hàng hiệu Nidec Shimpo
Chứng nhận CE，ISO
Số mô hình VRB
Thông tin chi tiết sản phẩm
Hàng hiệu:
Shimpo
Phạm vi áp dụng:
Tự động hóa công nghiệp
Số mẫu:
VRB-090C-7-K3-28HB22
sườn:
090C
Kích thước mặt bích:
28HB22
loại bánh răng:
Hộp giảm tốc xoắn ốc
hình thức bố trí:
loại đồng trục
xử lý tùy chỉnh:
Tùy chỉnh không gia công
Mẫu hoặc chứng khoán:
Sở hữu
Làm nổi bật:

VRB Đồ quay xoắn ốc hành tinh

,

Nidec Gearbox Planetary Helical Gear

,

Đồ giày xoắn ốc hành tinh chính xác cao

Mô tả Sản phẩm

Nidechộp số cao độ chính xác Planetary Helical Gear Stepper Servo Motor Reducer VRB



1. Độ chính xác cao: khoảng trống phía sau dưới 3 phút (0,05 °), định vị, có thể cung cấp đầy đủ cho hiệu suất của servo motor.


2. Im lặng: Sử dụng thiết bị xoắn ốc để đạt được hoạt động trơn tru và yên tĩnh.


3Độ cứng cao và mô-men xoắn cao: Việc sử dụng vòng bi quả tích hợp cải thiện đáng kể độ cứng và mô-men xoắn.


4. Flange, chế độ vòng trùm trục: có thể được lắp đặt trên bất kỳ động cơ nào trên thế giới.


5Trọng lượng cao: Xích chính sử dụng vòng bi cuộn kim hình nón để đạt được khả năng tải cao.


6. trục đầu ra, kết nối: đơn giản hóa việc kết nối với thiết bị, và có thể được lắp đặt trên bất kỳ động cơ nào trên thế giới.


7Không rò rỉ mỡ: Việc sử dụng độ nhớt cao, không dễ tách mỡ, ngăn ngừa hiệu quả rò rỉ mỡ.


8. Bảo vệ cao: Mức bảo vệ IP65 được áp dụng, có thể được sử dụng trong bất kỳ môi trường khắc nghiệt nào.


9. tuổi thọ dài và bảo trì dễ dàng: không cần phải thay thế mỡ trong tuổi thọ của sản phẩm trong 20.000 giờ, và sử dụng là đáng lo ngại hơn.



Khung

kích thước

 Giai đoạn Tỷ lệ Động lực đầu ra danh nghĩa Động lực đầu ra tối đa Động lực dừng khẩn cấp Tốc độ đầu vào danh nghĩa Tốc độ đầu vào tối đa Được phépTrọng lượng quang Trọng lượng trục cho phép
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















090





1

Đơn vị

 3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
Hai lần. 15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200




Khung

kích thước



Giai đoạn



Tỷ lệ

 Trọng lượng quang cực cao nhất



Tối đa

tải trọng trục



Trọng lượng

 Khoảnh khắc quán tính (φ8) Khoảnh khắc quán tính (φ14)



Khoảnh khắc quán tính (φ19)

 Khoảnh khắc quán tính (φ 28)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















090





1

Đơn vị

 3 2400 2200 3.7 - 0.72 1.2 3.2
4 2400 2200 - 0.49 0.95 3.0
5 2400 2200   0.40 0.86 2.9
6 2400 2200 - 0.36 0.82 2.8
7 2400 2200 - 0.32 0.79 2.8
8 2400 2200 - 0.31 0.77 2.8
9 2400 2200 - 0.29 0.76 2.8
10 2400 2200 - 0.29 0.75 2.8











Hai lần.

 15 2400 2200 4.2 0.13 0.28 0.72 -
16 2400 2200 0.15 0.30 0.74 -
20 2400 2200 0.13 0.28 0.72 -
25 2400 2200 0.12 0.28 0.71 -
28 2400 2200 0.14 0.29 0.73 -
30 2400 2200 0.10 0.25 0.70 -
35 2400 2200 0.12 0.27 0.71 -
40 2400 2200 0.099 0.25 0.70 -
45 2400 2200 0.12 0.27 0.71 -
50 2400 2200 0.098 0.25 0.69 -
60 2400 2200 0.098 0.25 0.69 -
70 2400 2200 0.097 0.25 0.69 -
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 -
100 2400 2200 0.097 0.25 0.69 -

Nidec hộp số độ chính xác cao Planetary Helical Gear Stepper Servo Motor Reducer VRB 0

Nidec hộp số độ chính xác cao Planetary Helical Gear Stepper Servo Motor Reducer VRB 1

Nidec hộp số độ chính xác cao Planetary Helical Gear Stepper Servo Motor Reducer VRB 2
