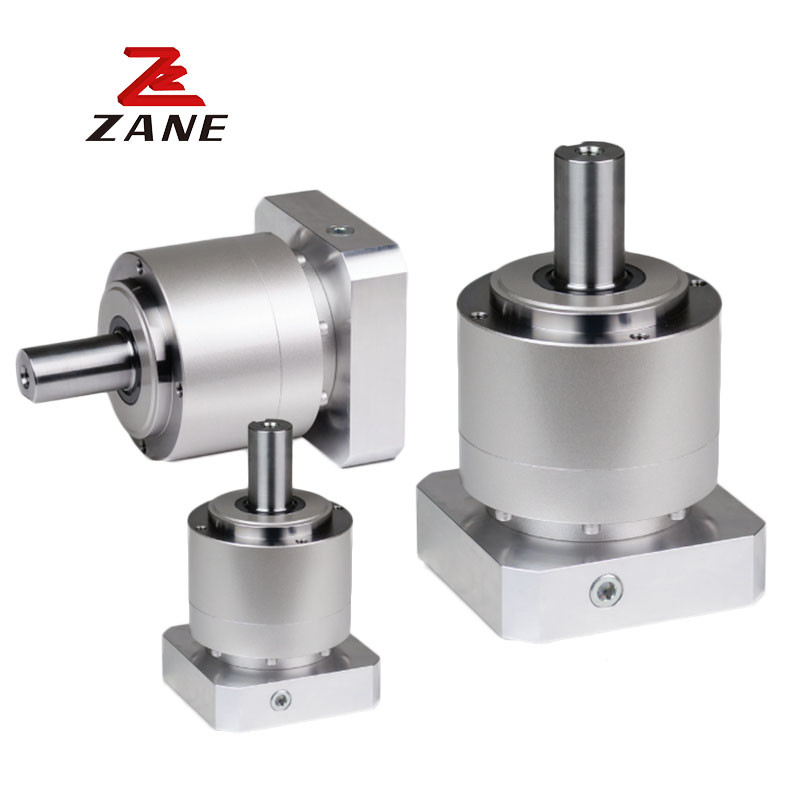

Hộp số bề mặt hộp số Shimpo có độ chính xác cao Bộ giảm tốc bánh răng hành tinh Dòng VRL
  • Hộp số bề mặt hộp số Shimpo có độ chính xác cao Bộ giảm tốc bánh răng hành tinh Dòng VRL
Hộp số bề mặt hộp số Shimpo có độ chính xác cao Bộ giảm tốc bánh răng hành tinh Dòng VRL

Hộp số bề mặt hộp số Shimpo có độ chính xác cao Bộ giảm tốc bánh răng hành tinh Dòng VRL

Nguồn gốc Nhật Bản
Hàng hiệu Nidec
Chứng nhận CE,ISO
Thông tin chi tiết sản phẩm
Số mô hình:
VRT155
Tên sản phẩm:
Hộp Số Nidec Shimpo
Nhà sản xuất:
Nidec Shimpo
Dòng sản phẩm:
Dòng VRL
Trọng lượng:
12kg
Loại bánh răng:
Hành tinh xoắn ốc
Tỷ lệ bánh răng tối đa:
35:1
Gắn:
Bộ gắn động cơ
Nhập bộ giảm:
Kết nối, Bushing
Điểm nổi bật:

Động cơ hành tinh Shimpo Gearbox

,

High Precision Shimpo Gearbox

,

VRL Series Shimpo Gearbox

Mô tả Sản phẩm

Mô tả sản phẩm:

SHIMPO tiếp tục thúc đẩy sự phát triển công nghệ bánh răng chính xác cao để đáp ứng nhu cầu phát triển của khách hàng. Shimpo power transmission technology which combines both mechanical and electronic engineering advancement has a proven track record of helping customers move towards the factory automation by supplying them. Able servo máy giảm bánh răng hành tinh có khả năng giảm bánh răng là giải pháp hoàn hảo cho các ứng dụng servomotor như máy đóng gói, gantries, máy đúc phun, chọn và vị trí,và slide tuyến tínhNếu bạn có bất kỳ câu hỏi hoặc yêu cầu thông tin bổ sung về bất kỳ sản phẩm nào được đề cập trong các thông cáo báo chí này, vui lòng không ngần ngại liên hệ với chúng tôi.



Các thông số kỹ thuật:


Khung
kích thước

Giai đoạn
Tỷ lệ
Đặt hàng
mô-men xoắn đầu ra
Tối đa
mô-men xoắn đầu ra
Tình huống khẩn cấp
strên cùngmô-men xoắn
Đặt tên
Inputtốc độ
Tối đa
tốc độ đầu vào
Permitted
Trọng lượng quang
Được phép
tải trọng trục
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
120B
Đơn vị		 3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 360 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100

Hai lần.		 15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200




Khung
kích thước

Giai đoạn

Tỷ lệ
Tối đa
radIaTôi.Tôi.oad
Tối đa
axiaTôi.tải
Trọng lượng
Chờ chút.
của quán tính
(≤ φ19)
Chờ chút.
của quán tính
(≤φ28)
Chờ chút.
của quán tính
(≤φ38)
Chờ chút.
của quán tính
(≤φ48)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]
120B
Đơn vị		 3 9100 8200 16 - 12 20 42
4 9100 8200 - 7.5 15 37
5 9100 8200 - 5.8 14 36
6 9100 8200 - 4.9 13 35
7 9100 8200 - 4.1 12 34
8 9100 8200 - 3.8 12 34
9 9100 8200 - 3.6 11 34
10 9100 8200 - 3.5 11 34

Hai lần.		 15 9100 8200 18 1.3 3.2 11 -
16 9100 8200 1.5 3.5 11 -
20 9100 8200 1.2 3.1 11 -
25 9100 8200 1.1 3.1 11 -
28 9100 8200 1.4 3.3 11 -
30 9100 8200 0.85 2.8 10 -
35 9100 8200 1.1 3.1 11 -
40 9100 8200 0.83 2.8 10 -
45 9100 8200 1.1 3.0 11 -
50 9100 8200 0.81 2.8 10 -
60 9100 8200 0.81 2.8 10 -
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 -
100 9100 8200 0.80 2.8 10 -



Hộp số bề mặt hộp số Shimpo có độ chính xác cao Bộ giảm tốc bánh răng hành tinh Dòng VRL 0Hộp số bề mặt hộp số Shimpo có độ chính xác cao Bộ giảm tốc bánh răng hành tinh Dòng VRL 1



Điểm nổi bật:

  • Các tất cả các loại cho các ứng dụng điều khiển chuyển động trung bình đến cao
  •
  • Phạm vi rộng nhất về kích thước khung hình và tỷ lệ có sẵn trên thị trường
  •
  • Phản ứng phản ứng tốt nhất trong lớp (≤5 arc-min)
  •
  • Một loạt các bộ điều hợp gắn kết cung cấp một đơn giản, chính xác gắn vào bất kỳ động cơ
  •
  • Giải pháp không cần bảo trì được bôi trơn suốt đời
  •
  • Mỡ hiệu suất cao cho phép lắp đặt linh hoạt ở bất kỳ định hướng nào
  •
  • Kích thước lắp đặt tiêu chuẩn trong ngành
