Hộp Số Nidec Shimpo
>
|
| Nguồn gốc | Nhật Bản |
| Hàng hiệu | Nidec |
| Chứng nhận | CE,ISO |
| Số mô hình | VRB |

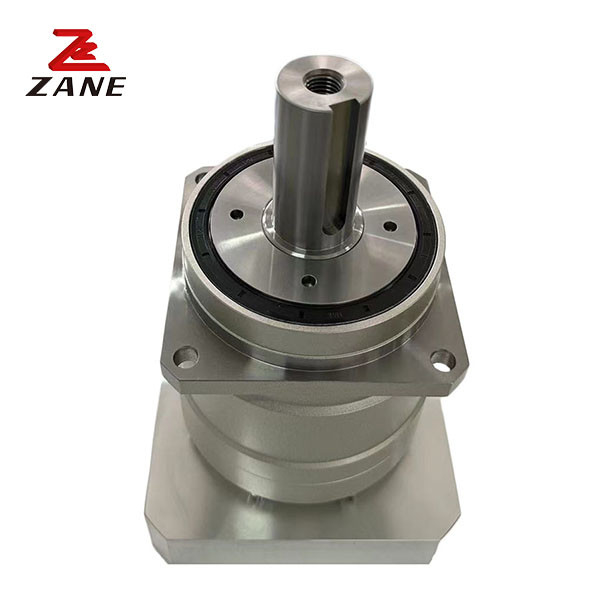

Nidec Shimpo Gearbox: Công nghệ hộp số mạnh mẽ cho robot, thiết bị tự động hóa và máy CNC
Nidec Shimpo Gearbox là một hộp số truyền động mạnh mẽ, đáng tin cậy và mạnh mẽ cung cấp hiệu suất mạnh mẽ cho các thiết bị robot, tự động hóa và máy CNC của bạn.Với kích thước khung 115 và sắp xếp bánh răng hành tinh, hộp số này được chế tạo từ sắt để tăng cường sức mạnh và độ bền tối đa. Nó được thiết kế để xử lý các ứng dụng khó khăn nhất và nhà sản xuất của nó, Nidec Shimpo,cam kết cung cấp hệ thống truyền động hộp số chất lượng cao.
Nidec Shimpo Gearbox được thiết kế để cung cấp một hộp số mượt mà, hiệu quả và đáng tin cậy cho một loạt các ứng dụng, bao gồm cả robot, thiết bị tự động hóa và máy CNC.
|
Khung kích thước |
Giai đoạn | Tỷ lệ | Động lực đầu ra danh nghĩa | Động lực đầu ra tối đa | Động lực dừng khẩn cấp | Tốc độ đầu vào danh nghĩa | Tốc độ đầu vào tối đa | Trọng lượng bức xạ cho phép | Trọng lượng trục cho phép |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
|
115 |
1 Đơn vị |
3 | 120 | 225 | 500 | 3000 | 6000 | 1300 | 1500 |
| 4 | 120 | 330 | 625 | 3000 | 6000 | 1500 | 1700 | ||
| 5 | 180 | 330 | 625 | 3000 | 6000 | 1600 | 1900 | ||
| 6 | 180 | 330 | 625 | 3000 | 6000 | 1700 | 2000 | ||
| 7 | 180 | 330 | 625 | 3000 | 6000 | 1800 | 2100 | ||
| 8 | 180 | 330 | 625 | 3000 | 6000 | 1900 | 2300 | ||
| 9 | 120 | 225 | 500 | 3000 | 6000 | 1900 | 2400 | ||
| 10 | 120 | 225 | 500 | 3000 | 6000 | 2000 | 2500 | ||
| Hai lần. | 15 | 120 | 225 | 500 | 3000 | 6000 | 2300 | 3000 | |
| 16 | 180 | 330 | 625 | 3000 | 6000 | 2300 | 3100 | ||
| 20 | 180 | 330 | 625 | 3000 | 6000 | 2500 | 3400 | ||
| 25 | 180 | 330 | 625 | 3000 | 6000 | 2700 | 3700 | ||
| 28 | 180 | 330 | 625 | 3000 | 6000 | 2800 | 3900 | ||
| 30 | 120 | 225 | 500 | 3000 | 6000 | 2900 | 3900 | ||
| 35 | 180 | 330 | 625 | 3000 | 6000 | 3000 | 3900 | ||
| 40 | 180 | 330 | 625 | 3000 | 6000 | 3200 | 3900 | ||
| 45 | 120 | 225 | 500 | 3000 | 6000 | 3300 | 3900 | ||
| 50 | 180 | 330 | 625 | 3000 | 6000 | 3400 | 3900 | ||
| 60 | 180 | 330 | 625 | 3000 | 6000 | 3600 | 3900 | ||
| 70 | 180 | 330 | 625 | 3000 | 6000 | 3800 | 3900 | ||
| 80 | 180 | 330 | 625 | 3000 | 6000 | 4000 | 3900 | ||
| 90 | 120 | 225 | 500 | 3000 | 6000 | 4200 | 3900 | ||
| 100 | 120 | 225 | 500 | 3000 | 6000 | 4300 | 3900 |
|
kích thước |
Giai đoạn |
Tỷ lệ |
Trọng lượng quang cực cao nhất |
Tối đa tải trọng trục |
Trọng lượng |
Khoảnh khắc quán tính (φ14) |
Khoảnh khắc quán tính (φ19) |
Khoảnh khắcquán tính(φ28) |
Khoảnh khắc quán tính (φ38) |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
|
115 |
1 Đơn vị |
3 | 4300 | 3900 | 8 | - | 3.3 | 5.3 | 13 |
| 4 | 4300 | 3900 | - | 2.0 | 4.1 | 12 | |||
| 5 | 4300 | 3900 | - | 1.6 | 3.6 | 11 | |||
| 6 | 4300 | 3900 | - | 1.3 | 3.3 | 11 | |||
| 7 | 4300 | 3900 | - | 1.1 | 3.2 | 11 | |||
| 8 | 4300 | 3900 | - | 1.0 | 3.1 | 11 | |||
| 9 | 4300 | 3900 | - | 0.98 | 3.0 | 11 | |||
| 10 | 4300 | 3900 | - | 0.95 | 3.0 | 11 | |||
|
Hai lần. |
15 | 4300 | 3900 | 8.9 | 0.43 | 0.86 | 2.8 | - | |
| 16 | 4300 | 3900 | 0.48 | 0.92 | 2.9 | - | |||
| 20 | 4300 | 3900 | 0.40 | 0.83 | 2.8 | - | |||
| 25 | 4300 | 3900 | 0.38 | 0.82 | 2.8 | - | |||
| 28 | 4300 | 3900 | 0.44 | 0.88 | 2.8 | - | |||
| 30 | 4300 | 3900 | 0.29 | 0.74 | 2.7 | - | |||
| 35 | 4300 | 3900 | 0.37 | 0.81 | 2.7 | - | |||
| 40 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 45 | 4300 | 3900 | 0.37 | 0.80 | 2.7 | - | |||
| 50 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 60 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 70 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 80 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 90 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - | |||
| 100 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - |
Tốc mô-men cao: Hộp chuyển số Nidec Shimpo được thiết kế để cung cấp mô-men lớn ở tốc độ thấp, làm cho nó lý tưởng cho các ứng dụng đòi hỏi nâng vật nặng hoặc di chuyển tải trọng lớn.
Hiệu quả: hộp số có hiệu quả cao, có nghĩa là nó có thể giúp giảm tiêu thụ năng lượng và chi phí vận hành.
Kích thước nhỏ gọn: Mặc dù có mô-men xoắn cao, hộp số tương đối nhỏ và nhẹ, giúp dễ dàng lắp đặt và tích hợp vào các hệ thống hiện có.
Có thể tùy chỉnh: hộp số Nidec Shimpo có khả năng tùy chỉnh cao, với một loạt các tùy chọn gắn và tỷ lệ bánh có sẵn để phù hợp với các ứng dụng khác nhau.
Sức bền: hộp số được làm từ vật liệu chất lượng cao và được thiết kế để bền và bền lâu. Nó cũng được thiết kế dễ bảo trì,với thiết kế đơn giản và thẳng thắn cho phép truy cập dễ dàng vào các thành phần để làm sạch và thay thế.
