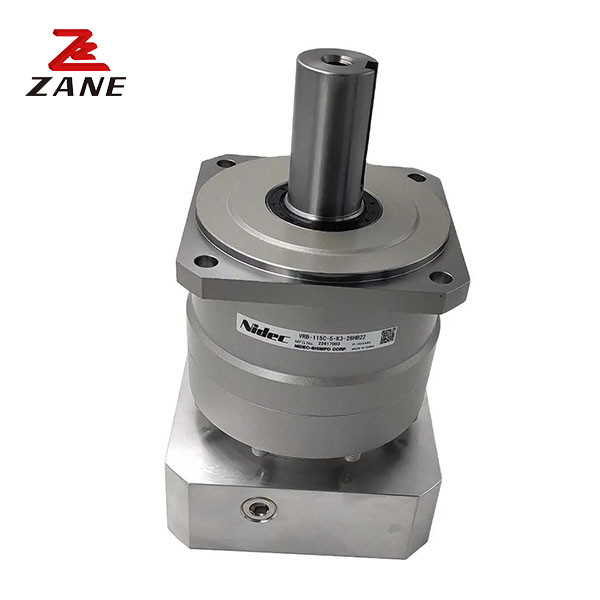

Bộ giảm tốc Shimpo sê-ri VRB Hộp số truyền động Nidec Shimpo Hành tinh VRB090
  • Bộ giảm tốc Shimpo sê-ri VRB Hộp số truyền động Nidec Shimpo Hành tinh VRB090
Bộ giảm tốc Shimpo sê-ri VRB Hộp số truyền động Nidec Shimpo Hành tinh VRB090

Bộ giảm tốc Shimpo sê-ri VRB Hộp số truyền động Nidec Shimpo Hành tinh VRB090

Nguồn gốc Nhật Bản
Hàng hiệu Nidec
Chứng nhận CE,ISO
Số mô hình VRB
Thông tin chi tiết sản phẩm
Tên sản phẩm:
Hộp Số Nidec Shimpo
Nhà sản xuất:
Nidec Shimpo
Dòng sản phẩm:
Dòng VRB
Cân nặng (KG):
5kg
Kích thước khung hình:
090
sắp xếp bánh răng:
hành tinh
Tải trọng xuyên tâm tối đa:
2400N
Tải trọng trục tối đa:
2200N
Ứng dụng:
Thiết Bị Tự Động Hóa, Công Nghiệp Quang Điện, Thiết Bị Laser
Điểm nổi bật:

Hộp Giảm Tốc Shimpo Dòng VRB

,

Hộp Giảm Tốc Shimpo Nidec

,

Hộp Giảm Tốc Hành Tinh Nidec Shimpo

Mô tả Sản phẩm

Mô tả sản phẩm:

Nidec Shimpo hộp số

VRB Series Gearbox của Nidec Shimpo là một hộp số hiệu suất cao lý tưởng cho các ứng dụng công nghiệp.loạt VRB là một giải pháp lý tưởng cho robotThiết kế và kỹ thuật tiên tiến của Nidec Shimpo cung cấp hiệu suất cao nhất, độ tin cậy,và hiệu quả cho các giải pháp hộp số công nghiệp đòi hỏi nhất.



Các thông số kỹ thuật:

Khung

kích thước

 Giai đoạn Tỷ lệ Động lực đầu ra danh nghĩa Động lực đầu ra tối đa Động lực dừng khẩn cấp Tốc độ đầu vào danh nghĩa Tốc độ đầu vào tối đa Được phépTrọng lượng quang Trọng lượng trục cho phép
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















090





1

Đơn vị

 3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
Hai lần. 15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200




Khung

kích thước



Giai đoạn



Tỷ lệ

 Trọng lượng quang cực cao nhất



Tối đa

tải trọng trục



Trọng lượng

Khoảnh khắc quán tính (φ8)

 Khoảnh khắc quán tính (φ14)



Khoảnh khắc quán tính (φ19)

 Khoảnh khắc quán tính (φ 28)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















090





1

Đơn vị

 3 2400 2200 3.7 - 0.72 1.2 3.2
4 2400 2200 - 0.49 0.95 3.0
5 2400 2200   0.40 0.86 2.9
6 2400 2200 - 0.36 0.82 2.8
7 2400 2200 - 0.32 0.79 2.8
8 2400 2200 - 0.31 0.77 2.8
9 2400 2200 - 0.29 0.76 2.8
10 2400 2200 - 0.29 0.75 2.8











Hai lần.

 15 2400 2200 4.2 0.13 0.28 0.72 -
16 2400 2200 0.15 0.30 0.74 -
20 2400 2200 0.13 0.28 0.72 -
25 2400 2200 0.12 0.28 0.71 -
28 2400 2200 0.14 0.29 0.73 -
30 2400 2200 0.10 0.25 0.70 -
35 2400 2200 0.12 0.27 0.71 -
40 2400 2200 0.099 0.25 0.70 -
45 2400 2200 0.12 0.27 0.71 -
50 2400 2200 0.098 0.25 0.69 -
60 2400 2200 0.098 0.25 0.69 -
70 2400 2200 0.097 0.25 0.69 -
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 -
100 2400 2200 0.097 0.25 0.69 -

Bộ giảm tốc Shimpo sê-ri VRB Hộp số truyền động Nidec Shimpo Hành tinh VRB090 0

Bộ giảm tốc Shimpo sê-ri VRB Hộp số truyền động Nidec Shimpo Hành tinh VRB090 1

Tính năng:

Hộp số Nidec Shimpo được thiết kế để cung cấp mô-men xoắn cao ở tốc độ thấp, làm cho nó lý tưởng cho các ứng dụng đòi hỏi phải nâng hạng nặng hoặc di chuyển tải trọng lớn.có nghĩa là nó có thể giúp giảm tiêu thụ năng lượng và chi phí hoạt động.
