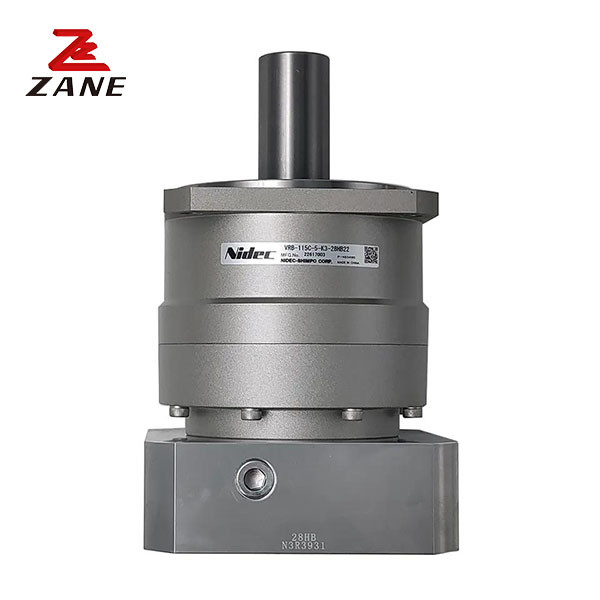

VRB Series Nidec Shimpo Hộp số truyền Hộp giảm tốc Hộp số Hành tinh VRB042
  • VRB Series Nidec Shimpo Hộp số truyền Hộp giảm tốc Hộp số Hành tinh VRB042
VRB Series Nidec Shimpo Hộp số truyền Hộp giảm tốc Hộp số Hành tinh VRB042

VRB Series Nidec Shimpo Hộp số truyền Hộp giảm tốc Hộp số Hành tinh VRB042

Nguồn gốc Nhật Bản
Hàng hiệu Nidec
Chứng nhận CE,ISO
Số mô hình VRB
Thông tin chi tiết sản phẩm
Tên sản phẩm:
Hộp Số Nidec Shimpo
Nhà sản xuất:
Nidec Shimpo
Dòng sản phẩm:
Dòng VRB
Cân nặng (KG):
5kg
Kích thước khung hình:
042
sắp xếp bánh răng:
hành tinh
Tải trọng xuyên tâm tối đa:
710N
Tải trọng trục tối đa:
640N
Ứng dụng:
Robot, Thiết Bị Tự Động Hóa, Máy CNC
Điểm nổi bật:

Hộp số truyền động sê-ri VRB

,

Hộp số giảm tốc hành tinh robot

,

Hộp số truyền động CNC Nidec Shimpo

Mô tả Sản phẩm

Mô tả sản phẩm:

Nidec Shimpo Gearbox là một hộp số hiệu suất cao được sản xuất bởi Nidec, một nhà lãnh đạo trong ngành công nghiệp truyền tải.Các hộp số được làm bằng sắt cho độ bền và được thiết kế để xử lý một tải radial tối đa của 710NNó nhẹ và trọng lượng của nó chỉ là 5KG. Nó là sự lựa chọn hoàn hảo cho bất kỳ ứng dụng nào đòi hỏi một truyền tải đáng tin cậy và hiệu quả.Nidec Shimpo Gearbox được thiết kế để cung cấp truyền tải năng lượng đáng tin cậy và nhất quán và đã được chứng minh là hiệu quả trong một loạt các ứng dụng. The Nidec Gearbox Transmissions are the most reliable and efficient transmissions available in the market today and are the perfect solution for any application that requires a high-performance gearbox.



Các thông số kỹ thuật:

Khung

kích thước

 Giai đoạn

Tỷ lệ

Động lực đầu ra danh nghĩa

Động lực đầu ra tối đa

 Động lực dừng khẩn cấp

Tốc độ đầu vào danh nghĩa

Tốc độ đầu vào tối đa

Trọng lượng bức xạ cho phép

Trọng lượng trục cho phép
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















042





1

Đơn vị

 3 6 12 30 4000 8000 240 270
4 9 18 35 4000 8000 270 300
5 9 18 35 4000 8000 290 330
6 9 18 35 4000 8000 310 360
7 9 18 35 4000 8000 320 380
8 9 18 35 4000 8000 340 410
9 6 12 30 4000 8000 350 430
10 6 12 30 4000 8000 360 450
Hai lần. 15 6 12 30 4000 8000 410 540
16 9 18 35 4000 8000 420 550
20 9 18 35 4000 8000 460 610
25 9 18 35 4000 8000 490 640
28 9 18 35 4000 8000 510 640
30 6 12 30 4000 8000 520 640
35 9 18 35 4000 8000 550 640
40 9 18 35 4000 8000 570 640
45 6 12 30 4000 8000 600 640
50 9 18 35 4000 8000 620 640
60 9 18 35 4000 8000 660 640
70 9 18 35 4000 8000 690 640
80 9 18 35 4000 8000 710 640
90 6 12 30 4000 8000 710 640
100 6 12 30 4000 8000 710 640







Khung

kích thước



Giai đoạn



Tỷ lệ

 Trọng lượng quang cực cao nhất



Tối đa

tải trọng trục



Trọng lượng



Khoảnh khắc quán tính (φ8)



Khoảnh khắc quán tính (φ14)
[N] [N] [kg] [kgcm2] [kgcm2]

















042





1

Đơn vị

 3 710 640





0.6

 0.053 0.091
4 710 640 0.041 0.079
5 710 640 0.036 0.074
6 710 640 0.034 0.072
7 710 640 0.032 0.071
8 710 640 0.031 0.070
9 710 640 0.031 0.069
10 710 640 0.030 0.069











Hai lần.

 15 710 640











0.7

 0.035 -
16 710 640 0.038 -
20 710 640 0.034 -
25 710 640 0.034 -
28 710 640 0.038 -
30 710 640 0.030 -
35 710 640 0.034 -
40 710 640 0.030 -
45 710 640 0.034 -
50 710 640 0.030 -
60 710 640 0.030 -
70 710 640 0.030 -
80 710 640 0.030 -
90 710 640 0.030 -
100 710 640 0.030 -



VRB Series Nidec Shimpo Hộp số truyền Hộp giảm tốc Hộp số Hành tinh VRB042 0

Đặc điểm:

Một trong những tính năng chính của hộp số Nidec Shimpo là kích thước nhỏ gọn của nó.giúp dễ dàng cài đặt và tích hợp vào các hệ thống hiện cóNó cũng có khả năng tùy biến cao, với một loạt các tùy chọn gắn và tỷ lệ bánh răng có sẵn để phù hợp với các ứng dụng khác nhau.
