Hộp Số Nidec Shimpo
>
|
| Nguồn gốc | Nhật Bản |
| Hàng hiệu | Nidec |
| Chứng nhận | CE,ISO |
| Số mô hình | VRT |

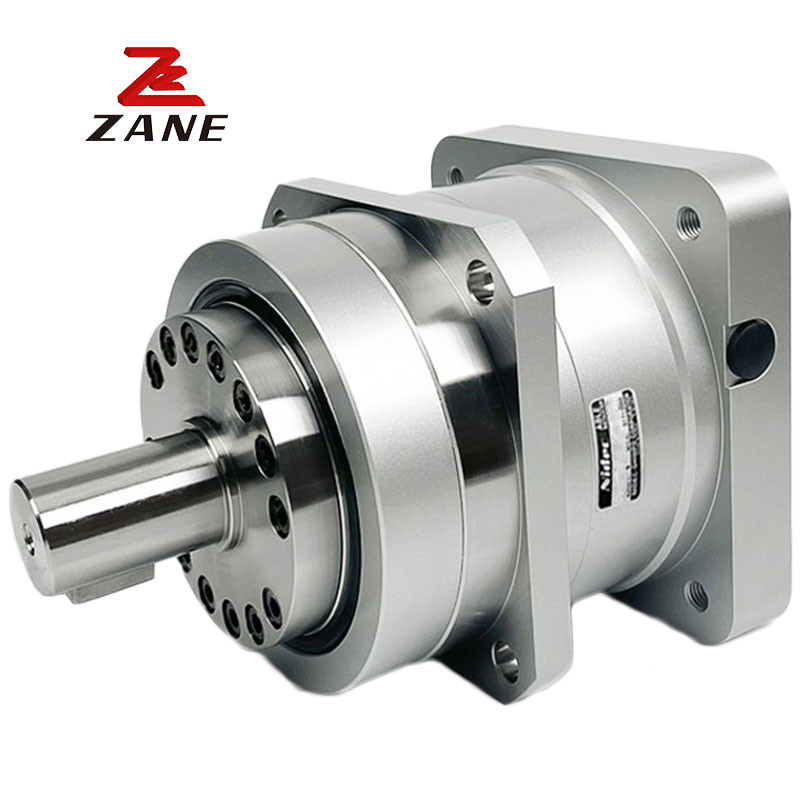

Nidec Shimpo Gearbox là một giải pháp hộp số công nghiệp hiệu suất cao cung cấp hộp số đáng tin cậy và bền cho tất cả các loại ứng dụng công nghiệp.Chiếc hộp số Shimpo này cung cấp một sự sắp xếp bánh răng hành tinh, với kích thước khung 064 và tải trọng trục tối đa là 750N. hộp số này là trọng lượng nhẹ, chỉ nặng 5KG, và được thiết kế và sản xuất bởi thương hiệu đáng tin cậy Nidec Shimpo.Với cấu trúc mạnh mẽ và hiệu suất đáng tin cậy, hộp số này là một sự lựa chọn lý tưởng cho một loạt các ứng dụng công nghiệp.
|
Khung Kích thước |
Giai đoạn | Tỷ lệ |
Đặt tên Động lực đầu ra |
Tối đa Động lực đầu ra |
Động lực dừng khẩn cấp |
Đặt tên Tốc độ đầu vào |
Tối đa Tốc độ đầu vào |
Được phép Trọng lượng phóng xạ |
Được phép Trọng lượng trục |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 064 | 1 Đơn lẻ | 4 | 27 | 50 | 100 | 3000 | 6000 | 370 | 360 |
| 5 | 27 | 50 | 100 | 3000 | 6000 | 400 | 390 | ||
| 6 | 27 | 50 | 100 | 3000 | 6000 | 420 | 430 | ||
| 7 | 27 | 50 | 100 | 3000 | 6000 | 440 | 460 | ||
| 8 | 27 | 50 | 100 | 3000 | 6000 | 460 | 480 | ||
| 9 | 18 | 35 | 80 | 3000 | 6000 | 480 | 510 | ||
| 10 | 18 | 35 | 80 | 3000 | 6000 | 500 | 530 | ||
| 2 gấp đôi | 16 | 27 | 50 | 100 | 3000 | 6000 | 580 | 650 | |
| 20 | 27 | 50 | 100 | 3000 | 6000 | 630 | 720 | ||
| 25 | 27 | 50 | 100 | 3000 | 6000 | 680 | 750 | ||
| 28 | 27 | 50 | 100 | 3000 | 6000 | 700 | 750 | ||
| 35 | 27 | 50 | 100 | 3000 | 6000 | 760 | 750 | ||
| 40 | 27 | 50 | 100 | 3000 | 6000 | 790 | 750 | ||
| 45 | 18 | 35 | 80 | 3000 | 6000 | 820 | 750 | ||
| 50 | 27 | 50 | 100 | 3000 | 6000 | 850 | 750 | ||
| 60 | 27 | 50 | 100 | 3000 | 6000 | 910 | 750 | ||
| 70 | 27 | 50 | 100 | 3000 | 6000 | 950 | 750 | ||
| 80 | 27 | 50 | 100 | 3000 | 6000 | 1000 | 750 | ||
| 90 | 18 | 35 | 80 | 3000 | 6000 | 1000 | 750 | ||
| 100 | 18 | 35 | 80 | 3000 | 6000 | 1100 | 750 |
|
Khung Kích thước |
Giai đoạn | Tỷ lệ |
Tối đa Trọng lượng phóng xạ |
Tối đa Trọng lượng trục |
Trọng lượng |
Chờ chút. Với độ quán tính ≤ 8 |
Chờ chút. Với độ trơ ≤ 14 |
Chờ chút. Với quán tính ≤ 19 |
| [N] | [N] | [kg] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 064 |
1 Đơn vị |
4 | 1500 | 750 | 1.4 | 0.13 | 0.21 | 0.4 |
| 5 | 1500 | 750 | 0.10 | 0.18 | 0.4 | |||
| 6 | 1500 | 750 | 0.085 | 0.17 | 0.4 | |||
| 7 | 1500 | 750 | 0.075 | 0.15 | 0.4 | |||
| 8 | 1500 | 750 | 0.068 | 0.15 | 0.4 | |||
| 9 | 1500 | 750 | 0.064 | 0.14 | 0.4 | |||
| 10 | 1500 | 750 | 0.062 | 0.14 | 0.4 | |||
|
2 Hai lần. |
16 | 1500 | 750 | 1.6 | 0.059 | 0.14 | - | |
| 20 | 1500 | 750 | 0.055 | 0.14 | - | |||
| 25 | 1500 | 750 | 0.054 | 0.13 | - | |||
| 28 | 1500 | 750 | 0.056 | 0.14 | - | |||
| 35 | 1500 | 750 | 0.053 | 0.13 | - | |||
| 40 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 45 | 1500 | 750 | 0.053 | 0.13 | - | |||
| 50 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 60 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 70 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 80 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 90 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 100 | 1500 | 750 | 0.049 | 0.13 | - |
1. Hoạt động yên tĩnh
Các bánh răng xoắn ốc được sử dụng để đạt được hoạt động trơn tru và yên tĩnh.
2.Chính xác cao
Phản ứng ngược là dưới 3 phút cung và vị trí chính xác.
3Độ cứng cao & mô-men xoắn
Việc sử dụng vòng bi quả tích hợp cải thiện đáng kể độ cứng và mô-men xoắn.
4Phương pháp của sợi và kết nối
Nó có thể được lắp đặt trên bất kỳ động cơ nào trong worid.
5Không rò rỉ dầu mỡ.
Việc sử dụng mỡ có độ nhớt cao mà không dễ tách ra có hiệu quả ngăn ngừa rò rỉ mỡ.
6- Bảo trì thuận tiện
Không cần phải thay thế mỡ trong thời gian sử dụng sản phẩm, và việc lắp đặt thuận tiện hơn.
