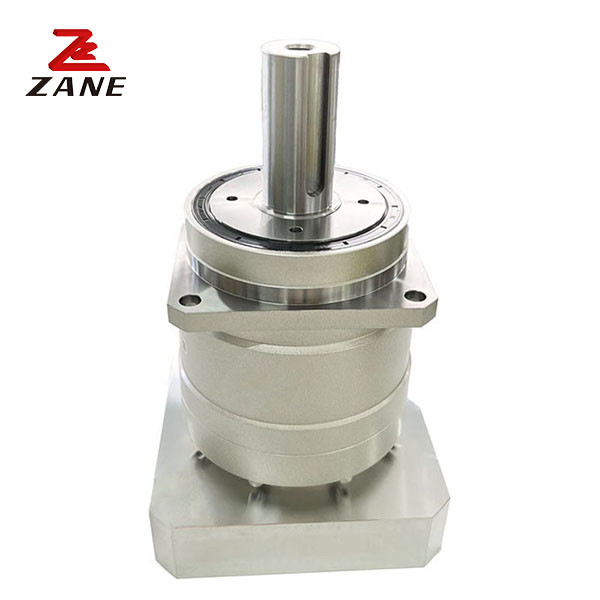

Nidec Cnc Bộ giảm tốc tăng tốc Hộp số Bộ giảm tốc hộp số VRS Series
  • Nidec Cnc Bộ giảm tốc tăng tốc Hộp số Bộ giảm tốc hộp số VRS Series
Nidec Cnc Bộ giảm tốc tăng tốc Hộp số Bộ giảm tốc hộp số VRS Series

Nidec Cnc Bộ giảm tốc tăng tốc Hộp số Bộ giảm tốc hộp số VRS Series

Nguồn gốc Nhật Bản
Hàng hiệu Nidec
Chứng nhận CE,ISO
Số mô hình VRS
Thông tin chi tiết sản phẩm
Tên sản phẩm:
Hộp Số Nidec Shimpo
Nhà sản xuất:
Nidec Shimpo
Dòng sản phẩm:
Dòng VRS
Trọng lượng (kg):
5kg
Kích thước khung hình:
180
sắp xếp bánh răng:
hành tinh
Tải trọng hướng kính tối đa:
19000N
Tải trọng trục tối đa:
17000N
Ứng dụng:
Robot, Thiết Bị Tự Động Hóa, Máy CNC
Điểm nổi bật:

Hộp số giảm tốc Nidec Cnc Gear

,

Hộp số giảm tốc sê-ri VRS

,

Hộp số Nidec tăng tốc độ Cnc

Mô tả Sản phẩm

Mô tả sản phẩm:

Nidec Shimpo Gearbox là một giải pháp hộp số công nghiệp có độ tin cậy cao.Bộ truyền hộp số Nidec từ loạt VRS có kích thước khung 060 và tải trọng quang học tối đa 3000N, và chỉ nặng 5KG. Nó được thiết kế cho các ứng dụng công việc nặng, cung cấp độ tin cậy và sức mạnh cao.hoạt động ở mức tiếng ồn thấpNidec Shimpo Gearbox là giải pháp hoàn hảo cho bất kỳ ứng dụng công nghiệp nào đòi hỏi các giải pháp hộp số bền và đáng tin cậy.



Các thông số kỹ thuật:

Khung

Kích thước

 Giai đoạn Tỷ lệ

Đặt tên

Động lực đầu ra

Tối đa

Động lực đầu ra

 Động lực dừng khẩn cấp

Đặt tên

Tốc độ đầu vào

Tối đa

Tốc độ đầu vào

Được phép

Trọng lượng phóng xạ

Được phép

Trọng lượng trục
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
180B 1 Đơn lẻ 3 500 970 2200 1500 3000 12000 16000
4 750 1400 2750 1500 3000 13000 17000
5 750 1400 2750 1500 3000 14000 17000
6 750 1400 2750 1500 3000 15000 17000
7 750 1400 2750 1500 3000 16000 17000
8 750 1400 2750 1500 3000 17000 17000
9 500 970 2200 1500 3000 17000 17000
10 500 970 2200 1500 3000 18000 17000
2 gấp đôi 15 500 970 2200 1500 3000 19000 17000
16 750 1400 2750 1500 3000 19000 17000
20 750 1400 2750 1500 3000 19000 17000
25 750 1400 2750 1500 3000 19000 17000
28 750 1400 2750 1500 3000 19000 17000
30 500 970 2200 1500 3000 19000 17000
35 750 1400 2750 1500 3000 19000 17000
40 750 1400 2750 1500 3000 19000 17000
45 500 970 2200 1500 3000 19000 17000
50 750 1400 2750 1500 3000 19000 17000
60 750 1400 2750 1500 3000 19000 17000
70 750 1400 2750 1500 3000 19000 17000
80 750 1400 2750 1500 3000 19000 17000
90 500 970 2200 1500 3000 19000 17000
100 500 970 2200 1500 3000 19000 17000



Khung

Kích thước

 Giai đoạn Tỷ lệ

Tối đa

Trọng lượng phóng xạ

Tối đa

Trọng lượng trục

 Trọng lượng

Chờ chút.

Với quán tính ≤ 28

Chờ chút.

Với quán tính ≤ 38

Chờ chút.

Với quán tính ≤ 48

Chờ chút.

Với quán tính ≤ 65
[N] [N] [kg] [Kgcm2] [Kgcm2] [Kgcm2] [Kgcm2]
180B

1

Đơn vị

 3 19000 17000 39 - 42 64 120
4 19000 17000 - 27 49 110
5 19000 17000 - 21 43 100
6 19000 17000 - 18 40 100
7 19000 17000 - 16 38 98
8 19000 17000 - 15 37 97
9 19000 17000 - 14 36 96
10 19000 17000 - 14 36 96

2

Hai lần.

 15 19000 17000 39 4.7 12 34 -
16 19000 17000 5.4 13 35 -
20 19000 17000 4.3 12 34 -
25 19000 17000 4.2 12 34 -
28 19000 17000 4.9 13 35 -
30 19000 17000 3.2 11 33 -
35 19000 17000 4.1 12 34 -
40 19000 17000 3.2 11 33 -
45 19000 17000 4.0 12 34 -
50 19000 17000 3.1 11 33 -
60 19000 17000 3.1 11 33 -
70 19000 17000 3.1 11 33 -
80 19000 17000 3.1 11 33 -
90 19000 17000 3.1 11 33 -
100 19000 17000 3.1 11 33 -

Nidec Cnc Bộ giảm tốc tăng tốc Hộp số Bộ giảm tốc hộp số VRS Series 0Nidec Cnc Bộ giảm tốc tăng tốc Hộp số Bộ giảm tốc hộp số VRS Series 1Nidec Cnc Bộ giảm tốc tăng tốc Hộp số Bộ giảm tốc hộp số VRS Series 2Nidec Cnc Bộ giảm tốc tăng tốc Hộp số Bộ giảm tốc hộp số VRS Series 3





Tính năng của loạt VRS:

1. Carburized bánh răng xoắn ốc với độc quyền quá trình hoàn thiện thứ cấp cho độ chính xác cao hơn và trơn tru, hoạt động yên tĩnh


2. Một phần trục đầu ra và máy bay mang hành tinh với hai vòng bi nằm giữa các bánh răng hành tinh.
Định hướng đảm bảo của bánh răng


3. Cơ thể nhôm cho dung dịch nhẹ, có khả năng chịu môi trường ăn mòn


4. Input seal cho phép bảo vệ IP65



5. Hệ thống lắp đặt tối ưu với trung tâm hoạt động trên đường kính máy bay đảm bảo
Động cơ có thể được lắp đặt trong bất kỳ định hướng


6. kết nối kẹp đồng tâm thực sự, tối ưu hóa cho động cơ của bạn. giảm quán tính cho hiệu suất năng động và cân bằng cho vận hành tốc độ cao
