Hộp Số Nidec Shimpo
>
|
| Nguồn gốc | Nhật Bản |
| Hàng hiệu | Nidec |
| Chứng nhận | CE,ISO |
| Số mô hình | VRS |

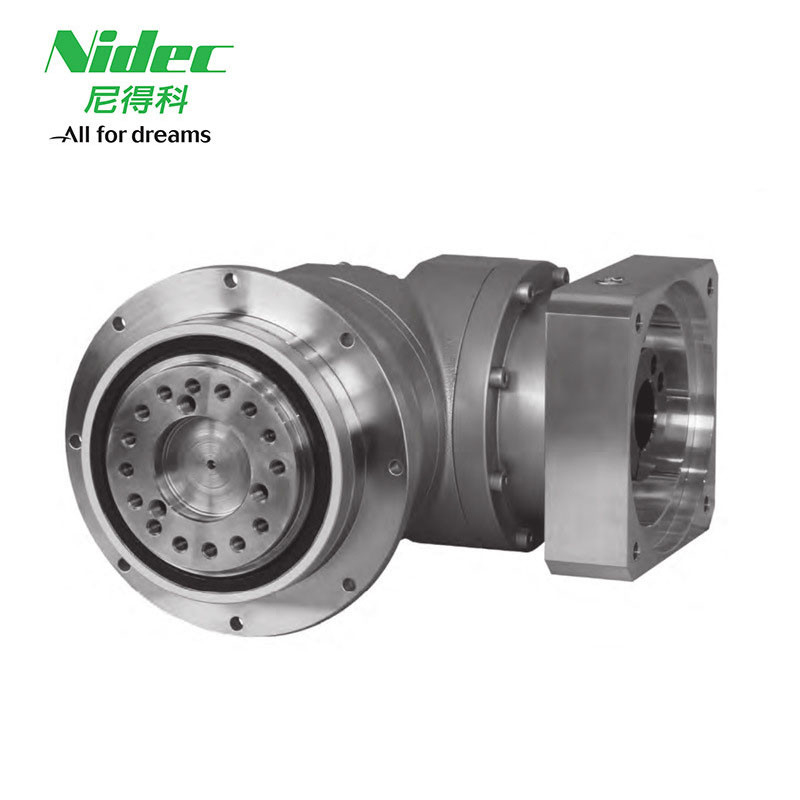

Nidec Shimpo Gearbox cung cấp các giải pháp hộp số công nghiệp với hiệu suất cao và chất lượng cao.và máy CNC với tải trọng tâm chiếu tối đa 3000N. Định dạng bánh răng là hành tinh, được thiết kế đặc biệt cho robot, thiết bị tự động hóa và máy CNC.và có thể được tùy chỉnh để đáp ứng bất kỳ yêu cầu ứng dụngNó là một sự lựa chọn tuyệt vời cho những người cần một hộp số đáng tin cậy, hiệu suất cao.hộp số Nidec Shimpo là giải pháp hoàn hảo cho nhu cầu hộp số công nghiệp của bạn.
|
Khung Kích thước |
Giai đoạn | Tỷ lệ |
Đặt tên Động lực đầu ra |
Tối đa Động lực đầu ra |
Động lực dừng khẩn cấp |
Đặt tên Tốc độ đầu vào |
Tối đa Tốc độ đầu vào |
Được phép Trọng lượng phóng xạ |
Được phép Trọng lượng trục |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 100B | 1 Đơn lẻ | 3 | 120 | 225 | 500 | 3000 | 6000 | 3400 | 4800 |
| 4 | 120 | 330 | 625 | 3000 | 6000 | 3700 | 5200 | ||
| 5 | 180 | 330 | 625 | 3000 | 6000 | 4000 | 5600 | ||
| 6 | 180 | 330 | 625 | 3000 | 6000 | 4200 | 5900 | ||
| 7 | 180 | 330 | 625 | 3000 | 6000 | 4400 | 6100 | ||
| 8 | 180 | 330 | 625 | 3000 | 6000 | 4600 | 6300 | ||
| 9 | 120 | 225 | 500 | 3000 | 6000 | 4800 | 6300 | ||
| 10 | 120 | 225 | 500 | 3000 | 6000 | 4900 | 6300 | ||
| 2 gấp đôi | 15 | 120 | 225 | 500 | 3000 | 6000 | 5600 | 6300 | |
| 16 | 180 | 330 | 625 | 3000 | 6000 | 5700 | 6300 | ||
| 20 | 180 | 330 | 625 | 3000 | 6000 | 6100 | 6300 | ||
| 25 | 180 | 330 | 625 | 3000 | 6000 | 6500 | 6300 | ||
| 28 | 180 | 330 | 625 | 3000 | 6000 | 6700 | 6300 | ||
| 30 | 120 | 225 | 500 | 3000 | 6000 | 6900 | 6300 | ||
| 35 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 40 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 45 | 120 | 225 | 500 | 3000 | 6000 | 7000 | 6300 | ||
| 50 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 60 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 70 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 80 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 90 | 120 | 225 | 500 | 3000 | 6000 | 7000 | 6300 | ||
| 100 | 120 | 225 | 500 | 3000 | 6000 | 7000 | 6300 |
|
Khung Kích thước |
Giai đoạn | Tỷ lệ |
Tối đa Trọng lượng phóng xạ |
Tối đa Trọng lượng trục |
Trọng lượng |
Chờ chút. Với độ trơ ≤ 14 |
Chờ chút. Với quán tính ≤ 19 |
Chờ chút. Với độ trật tự ≤ 28 |
Chờ chút. Với độ trật tự ≤38 |
| [N] | [N] | [kg] | [Kgcm2] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 100B |
1 Đơn vị |
3 | 7000 | 6300 | 8.1 | - | 3.2 | 5.2 | 13 |
| 4 | 7000 | 6300 | - | 2.0 | 4.0 | 12 | |||
| 5 | 7000 | 6300 | - | 1.5 | 3.6 | 11 | |||
| 6 | 7000 | 6300 | - | 1.3 | 3.3 | 11 | |||
| 7 | 7000 | 6300 | - | 1.1 | 3.1 | 11 | |||
| 8 | 7000 | 6300 | - | 1.0 | 3.0 | 11 | |||
| 9 | 7000 | 6300 | - | 0.96 | 3.0 | 11 | |||
| 10 | 7000 | 6300 | - | 0.93 | 3.0 | 11 | |||
|
2 Hai lần. |
15 | 7000 | 6300 | 8.8 | 0.42 | 0.86 | 2.8 | - | |
| 16 | 7000 | 6300 | 0.48 | 0.91 | 2.9 | - | |||
| 20 | 7000 | 6300 | 0.40 | 0.83 | 2.8 | - | |||
| 25 | 7000 | 6300 | 0.38 | 0.82 | 2.8 | - | |||
| 28 | 7000 | 6300 | 0.44 | 0.87 | 2.8 | - | |||
| 30 | 7000 | 6300 | 0.29 | 0.74 | 2.7 | - | |||
| 35 | 7000 | 6300 | 0.37 | 0.81 | 2.7 | - | |||
| 40 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 45 | 7000 | 6300 | 0.37 | 0.80 | 2.7 | - | |||
| 50 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 60 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 70 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 80 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 90 | 7000 | 6300 | 0.27 | 0.73 | 2.7 | - | |||
| 100 | 7000 | 6300 | 0.27 | 0.73 | 2.7 | - |
Máy giảm bánh răng hành tinh chính xác lớn được sử dụng rộng rãi trong: bến tàu, khai thác mỏ, vận chuyển, nâng, xây dựng, dầu mỏ, đại dương, tàu, thép và các lĩnh vực khác.
Máy cắt giảm hành tinh chính xác nhỏ (micro) được sử dụng rộng rãi trong các thiết bị y tế, nhà thông minh, sản phẩm điện tử tiêu dùng, ổ ăng-ten, thiết bị gia dụng, ổ xe ô tô, lĩnh vực robot, lĩnh vực máy bay,vv.
