Hỗ trợ kết thúc vít bóng
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | ZANE |
| Chứng nhận | CE，ISO |
| Số mô hình | EK06 |

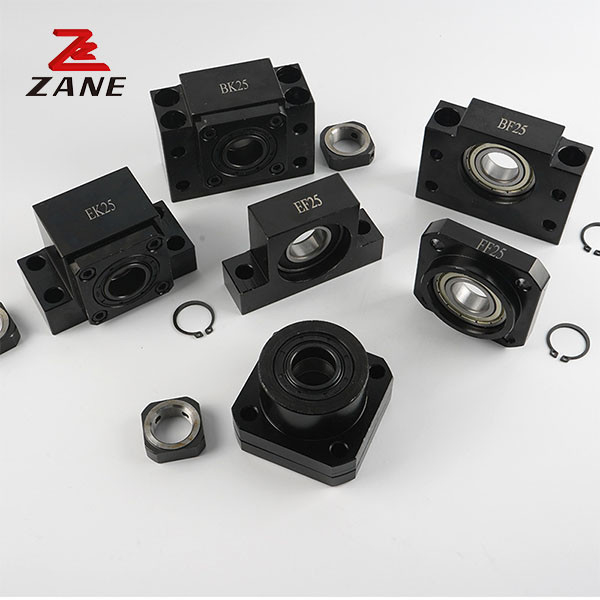

Vòng vít bóng Vòng vít cuối hỗ trợ vòng bi EK06 Với quả bóng rãnh sâu
1. EK series
Hỗ trợ vít bóng, chứa cho vít bóng nhỏ được phát triển bằng cách tiếp xúc góc 45 vít bóng góc nhỏ có thể đạt được độ cứng cao,Độ chính xác cao của hiệu suất quay ổn định. Hỗ trợ đơn vị hỗ trợ bên sử dụng vòng bi quả rãnh sâu.
Số mô hình hỗ trợ cuối vòng bi:
Bên cố định: EK06, EK08, EK10, EK12, EK15, EK20, EK25
Bên nổi: EF06, EF08, EF10, EF12, EF15, EF20, EF25
2. Thông số kỹ thuật
EK mặt cố định
| Loại | d1 | L | L1 | L2 | L3 | B | H | b±0.02 | h±0.02 | B1 | H1 | P | X | Y | Z |
| EK5 | 5 | 16.5 | 5.5 | 18.5 | 3.5 | 36 | 21 | 18 | 11 | 20 | 8 | 28 | 4.5 | - | - |
| EK6 | 6 | 20 | 5.5 | 22 | 3.5 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EK8 | 8 | 23 | 7 | 26 | 4 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EK10 | 10 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK12 | 12 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK15 | 15 | 25 | 6 | 36 | 5 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 11 | - | - |
| EK20 | 20 | 42 | 10 | 50 | 10 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
EF mặt nổi
| Loại | d1 | L | B | H |
±0.02 b |
±0.02 h |
B1 | H1 | P | X | Y | Z |
| EF6 | 6 | 12 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EF8 | 6 | 14 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EF 10 | 8 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF12 | 10 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF15 | 15 | 20 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 9 | - | - |
| EF20 | 20 | 26 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
3Công ty của chúng tôi.
Jiangsu Zane Machinery Technology Co., Ltd. là một sản phẩm truyền tải cơ học công nghệ cao của các doanh nghiệp công nghệ cao.Công ty có 4 chi nhánh tương ứng quản lý các loại sản phẩm truyền cơ khí khác nhau nghiên cứu và tiếp thị các dự án. Nó có gần 50 quyền sở hữu trí tuệ độc lập. là Đài Loan YYC đại lý mức giá kệ, là Đài Loan Heqing (HAWKKING) tuyến đường dẫn đường sắt, vít bóng,vít bóng ghế hỗ trợ,nghiên cứu và phát triển mô-đun hướng dẫn tuyến tính tiên phong. ZANE mô-đun bởi phần lớn khách hàng yêu thương và tin tưởng. "Biết lòng tốt và biết ơn làm ẩm cuộc sống của một người" là nguồn vĩnh cửu của sự phát triển cho người dân Zayn.
