| Nguồn gốc | Trung Quốc |
| Hàng hiệu | ZANE |
| Chứng nhận | CE，ISO |
| Số mô hình | EKEK |

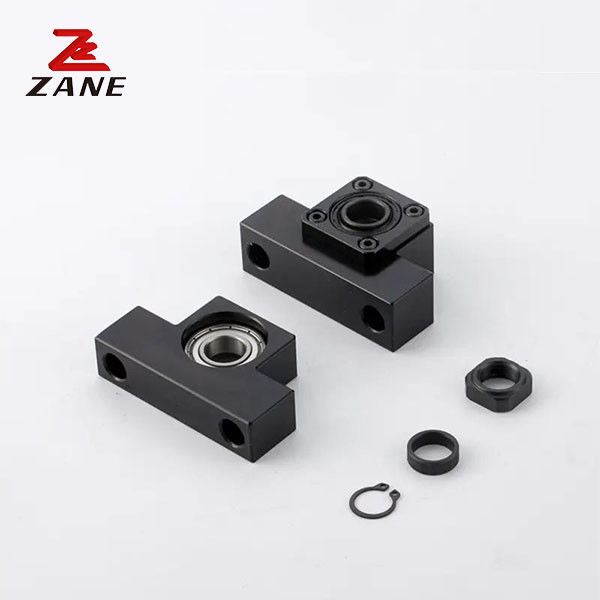

Phần máy CNC mang vòng bi cuối cố định hỗ trợ quả bóng vít ghế EKEF Series
1Mô tả.
Hỗ trợ cuối vít bóng không bao giờ là sở thích của chúng tôi, vì không dễ dàng gắn một động cơ bước hoặc servo vào hỗ trợ này.Hơn nữa, chúng ta thấy rằng khi bạn muốn lái các vít bóng với một dây đai, đây là một giải pháp tiêu chuẩn tốt và dễ dàng. Các khối chúng tôi có trong kho với các vòng bi chất lượng cao là loại có thể được thực hiện phản ứng miễn phí,bằng cách điều chỉnh tải trước trên vòng bi tiếp xúc góc.
2. Thông số kỹ thuật
EK được cố địnhBên
| Loại | d1 | L | L1 | L2 | L3 | B | H | b±0.02 | h±0.02 | B1 | H1 | P | X | Y | Z |
| EK5 | 5 | 16.5 | 5.5 | 18.5 | 3.5 | 36 | 21 | 18 | 11 | 20 | 8 | 28 | 4.5 | - | - |
| EK6 | 6 | 20 | 5.5 | 22 | 3.5 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EK8 | 8 | 23 | 7 | 26 | 4 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EK10 | 10 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK12 | 12 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK15 | 15 | 25 | 6 | 36 | 5 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 11 | - | - |
| EK20 | 20 | 42 | 10 | 50 | 10 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
EF mặt nổi
| Loại | d1 | L | B | H |
±0.02 b |
±0.02 h |
B1 | H1 | P | X | Y | Z |
| EF6 | 6 | 12 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EF8 | 6 | 14 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EF 10 | 8 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF12 | 10 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF15 | 15 | 20 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 9 | - | - |
| EF20 | 20 | 26 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
3Về công ty của chúng tôi.
Jiangsu Zane Machinery Technology Co., Ltd. là một sản phẩm truyền tải cơ học công nghệ cao của các doanh nghiệp công nghệ cao.Công ty có 4 chi nhánh tương ứng quản lý các loại sản phẩm truyền cơ khí khác nhau nghiên cứu và tiếp thị các dự án. Nó có gần 50 quyền sở hữu trí tuệ độc lập. là Đài Loan YYC đại lý mức giá kệ, là Đài Loan Heqing (HAWKKING) tuyến đường dẫn đường sắt, vít bóng,vít bóng ghế hỗ trợ,nghiên cứu và phát triển mô-đun hướng dẫn tuyến tính tiên phong. ZANE mô-đun bởi phần lớn khách hàng yêu thương và tin tưởng. "Biết lòng tốt và biết ơn làm ẩm cuộc sống của một người" là nguồn vĩnh cửu của sự phát triển cho người dân Zayn.
