| Nguồn gốc | Trung Quốc |
| Hàng hiệu | ZANE |
| Chứng nhận | CE，ISO |
| Số mô hình | EK06 |

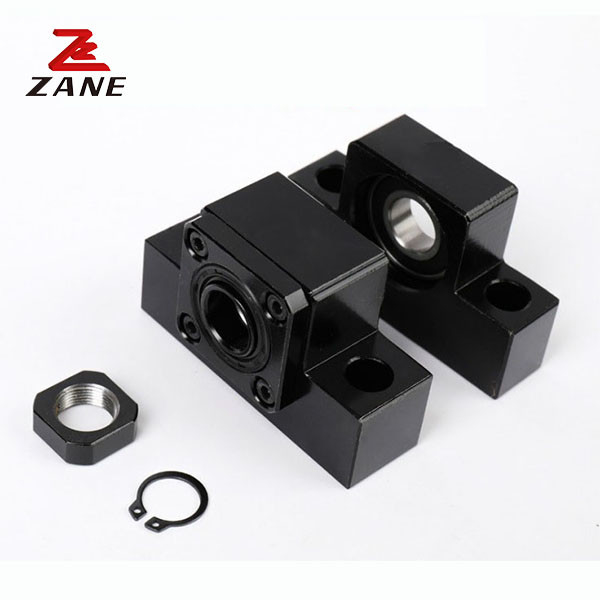

Lắp đặt vòng bi cho ghế hỗ trợ vít bóng vít EK Series
1Mô tả.
Ghép vít đặc biệt ghế khoan, còn được gọi là ghế hỗ trợ vít bóng trên thị trường, hỗ trợ vít chì. Thông thường lắp ráp ở cả hai đầu của vít bóng,nó có thể cung cấp hỗ trợ cho chuyển động quay của các vít bóng và cố định các vít bóng. Ngoài vít quả bóng khô, cũng có thể được sử dụng cho các loại vít chì khác, chẳng hạn như vít chì trapezoidal; Hoặc các dịp khác cần cung cấp hỗ trợ cho chuyển động xoay, chẳng hạn như splines,trục quang, v.v.
2. Thông số kỹ thuật
EK được cố địnhBên
| Loại | d1 | L | L1 | L2 | L3 | B | H | b±0.02 | h±0.02 | B1 | H1 | P | X | Y | Z |
| EK5 | 5 | 16.5 | 5.5 | 18.5 | 3.5 | 36 | 21 | 18 | 11 | 20 | 8 | 28 | 4.5 | - | - |
| EK6 | 6 | 20 | 5.5 | 22 | 3.5 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EK8 | 8 | 23 | 7 | 26 | 4 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EK10 | 10 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK12 | 12 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK15 | 15 | 25 | 6 | 36 | 5 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 11 | - | - |
| EK20 | 20 | 42 | 10 | 50 | 10 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
EF mặt nổi
| Loại | d1 | L | B | H |
±0.02 b |
±0.02 h |
B1 | H1 | P | X | Y | Z |
| EF6 | 6 | 12 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EF8 | 6 | 14 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EF 10 | 8 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF12 | 10 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF15 | 15 | 20 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 9 | - | - |
| EF20 | 20 | 26 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
3Công ty của chúng tôi.
Jiangsu Zane Machinery Technology Co., Ltd. là một sản phẩm truyền tải cơ học công nghệ cao của các doanh nghiệp công nghệ cao.Công ty có 4 chi nhánh tương ứng quản lý các loại sản phẩm truyền cơ khí khác nhau nghiên cứu và tiếp thị các dự án. Nó có gần 50 quyền sở hữu trí tuệ độc lập. là Đài Loan YYC đại lý mức giá kệ, là Đài Loan Heqing (HAWKKING) tuyến đường dẫn đường sắt, vít bóng,vít bóng ghế hỗ trợ,nghiên cứu và phát triển mô-đun hướng dẫn tuyến tính tiên phong. ZANE mô-đun bởi phần lớn khách hàng yêu thương và tin tưởng. "Biết lòng tốt và biết ơn làm ẩm cuộc sống của một người" là nguồn vĩnh cửu của sự phát triển cho người dân Zayn.
