| Place of Origin | China |
| Hàng hiệu | ZANE |
| Chứng nhận | CE,ISO |

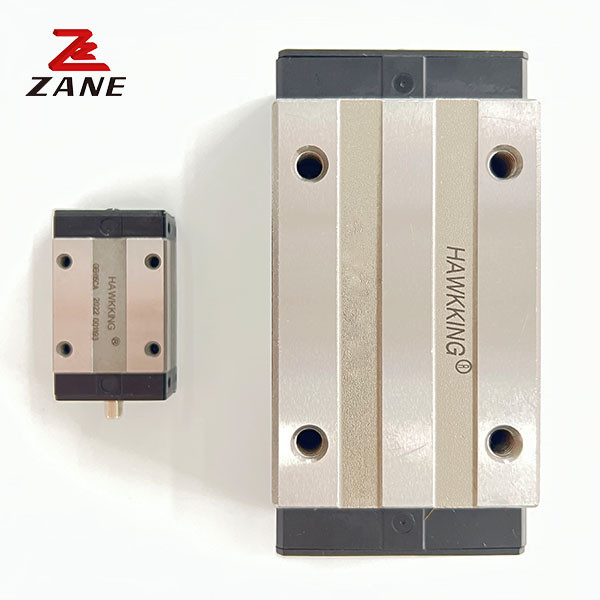

| Model Number | GMH9CA |
Đường dẫn tuyến tính là một hệ thống dẫn đường di chuyển tuyến tính và đường dẫn trượt tuyến tính vượt trội, được thiết kế cho các ứng dụng tốc độ cao, mức tiếng ồn thấp.Hệ thống có một phạm vi nhiệt độ hoạt động rộng và có sẵn trong cả hai hình vuông và kiểu gắn flangeĐược làm từ thép không gỉ bền, hệ thống chuyển động tuyến tính cực kỳ đáng tin cậy và cung cấp một chuyển động tuyến tính mượt mà, hiệu quả và chính xác.và phù hợp để sử dụng trong một loạt các công nghiệpCác đường dẫn tuyến tính cung cấp mức độ chính xác và lặp lại cao, làm cho chúng trở thành một lựa chọn tuyệt vời cho các ứng dụng đòi hỏi độ chính xác.Với một loạt các kích thước và cấu hình, các đường dẫn tuyến tính là một sự lựa chọn lý tưởng cho tất cả các ứng dụng chuyển động tuyến tính.
| Mô hình | Kích thước kết hợp (mm) | Kích thước khối ((mm) | Kích thước đường sắt trượt ((mm) | Trọng lượng động số | Trọng lượng tĩnh định số |
Khoảnh khắc tĩnh cho phép Kgf*M
(kgf • m) |
Kích thước cuộn trục trục trượt (mm) |
||||||||||||||||
| H | HL | N | W | B | Đ | c | L1 | L | MxL | Wr | HR | D | h | d | P | E | C ((kgf) | C ((kgf) | Ông | Mp | Ôi! | ||
| GMH3CA | 4 | 1 | 2.5 | 8 | - | - | 3.5 | 6.7 | 11.5 | Ml. 6x1. 3 | 3 | 2.6 | - | - | Ml 6 | 10 | 5 | 19 | 32 | 0. 06 | 0. 04 | 0. 04 | M1.6xL |
| GMH3HA | 5.5 | 10.7 | 15.5 | M2xl. 3 | 3 | 30 | 58 | 0.09 | 0.11 | 0. 11 | |||||||||||||
| GMH5CA | 6 | 1 | 3.5 | 12 | 8 | 2 | - | 9.6 | 16 | M2xl. 5 | 5 | 3.7 | 3.6 | 0.8 | 2.4 | 15 | 7.5 | 34 | 56 | 0.17 | 0.1 | 0.1 | M2X6 |
| GMH5HA | 8 | - | 12.6 | 19 | 45 | 92 | 0. 24 | 0.21 | 0.21 | ||||||||||||||
| GMH7CA | 8 | 1.5 | 5 | 17 | 12 | 2.5 | 8 | 14.3 | 23.5 | M2x2. 5 | 7 | 5 | 4.2 | 2.3 | 2.4 | 15 | 7.5 | 100 | 127 | 0.48 | 0. 29 | 0. 29 | M2X6 |
| GMH7HA | 12 | 21.6 | 31 | 140 | 200 | 0. 78 | 0.9 | 0.49 | |||||||||||||||
| GMH7SA | - | 9.6 | 19 | 96 | 116 | 0. 42 | 0.18 | 0.15 | |||||||||||||||
| GMH9CA | 10 | 2 | 5.5 | 20 | 15 | 2.5 | 10 | 20.8 | 30 | M3x3 | 9 | 6 | 6 | 3.5 | 3.5 | 20 | 10 | 190 | 260 | 1.2 | 0. 75 | 0. 75 | M3X8 |
| GMH9HA | 15 | 30.9 | 40.5 | 260 | 410 | 2 | 1.9 | 1.9 | |||||||||||||||
| GMH9SA | - | 11.9 | 21.5 | 120 | 151 | 0.7 | 0.3 | 0. 24 | |||||||||||||||
| GMH12CA | 13 | 3 | 7.5 | 27 | 20 | 3.5 | 15 | 21.6 | 34 | M3x3. 5 | 12 | 8 | 6.5 | 4.5 | 3.5 | 25 | 12.5 | 290 | 400 | 2.6 | 1.4 | 1.4 | M3X8 |
| GMH12HA | 20 | 32 | 44 | 380 | 600 | 3.9 | 3.7 | 3.7 | |||||||||||||||
| GMH12SA | - | 13 | 25 | 225 | 243 | 1.5 | 0. 53 | 0.46 | |||||||||||||||
| GMH15CA | 16 | 4 | 8.5 | 32 | 25 | 3.5 | 20 | 27.9 | 42 | M3x4 | 15 | 10 | 6.5 | 4.5 | 3.5 | 40 | 20 | 470 | 570 | 4.6 | 2.2 | 2.2 | M3X10 |
| GMH15HA | 25 | 42.8 | 57 | 650 | 930 | 7.5 | 5.9 | 5.9 | |||||||||||||||
| GMH15SA | - | 17.7 | 32 | 356 | 397 | 3.1 | 1.2 | 1 | |||||||||||||||
| GMH20CA | 20 | 5 | 10 | 10 | 30 | 5 | 25 | 34.6 | 50 | M4x6 | 20 | 11 | 9.5 | 5.5 | 6 | 60 | 30 | 678 | 926 | 9.4 | 5.4 | 4.5 | M5X14 |
| GMH20HA | 30 | 52.3 | 68 | 868 | 1316 | 13.4 | 10.4 | 8.7 | |||||||||||||||
| GMH20SA | - | 22.3 | 38 | 467 | 540 | 5.5 | 2 | 1.7 | |||||||||||||||
GMH9CA đường dẫn tuyến của ZANE là các thành phần chuyển động tuyến tính hiệu suất cao cung cấp các giải pháp chuyển động tuyến tính cho nhiều ứng dụng.bảo trì thấp và bền GMH9CA đường dẫn tuyến tính cung cấp hiệu suất vượt trội, một phạm vi nhiệt độ hoạt động rộng và một chiều cao tùy chỉnh.Máy CNC và các ngành công nghiệp khácChúng cũng có thể được sử dụng kết hợp với các thành phần chuyển động tuyến tính khác như hướng dẫn trượt tuyến tính, các thành phần chuyển động tuyến tính và các hệ thống thành phần chuyển động tuyến tính cho độ chính xác cao, tiếng ồn thấp,hoạt động hiệu quả cao và bảo trì thấp.
