| Nguồn gốc | Trung Quốc |
| Hàng hiệu | ZANE |
| Chứng nhận | CE，ISO |
| Số mô hình | F190 |

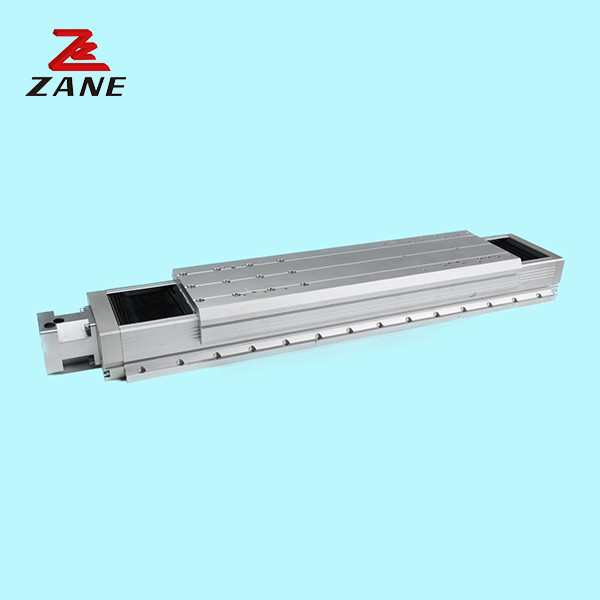

F190 100mm Chiều dài hành trình hiệu quả Hướng dẫn trục quang kép cho thiết bị tự động
[Chính xác cao]- Với độ chính xác cao, các đường ray hướng dẫn trực tiếp tiếp xúc với cơ sở lắp đặt, tối đa hóa lợi ích của đường ray hướng dẫn tuyến tính và giảm lỗi tích lũy
[Sử dụng] - Thích hợp cho thiết bị tự động hóa, cung cấp một robot trục đơn với chuyển động tuyến tính
Để hoàn thành các nhiệm vụ phức tạp hơn, nó rất thực tế
[Mục đích chung] - Nhiều chức năng như lắp ráp bộ phận, hoạt động phun mực, chọn linh hoạt, xử lý bộ phận, tải và thả bộ phận hệ thống kiểm tra
Các thông số kỹ thuật:
| Sức mạnh của trình điều khiển ((W) | 750W | |||
| Vít bóng (16) mm dẫn | P05:5 | P10:10 | P20:20 | |
| Tốc độ tối đa ((mm/s): | 250 | 500 | 1000 | |
| Trọng lượng xử lý tối đa ((kg) | Mức độ | 120kg | 100kg | 50kg |
| Độ thẳng đứng | 60kg | 50kg | 40kg | |
| Độ chính xác định vị lặp đi lặp lại (mm): | Lớp C +0,02mm; mức P +0,01mm | |||
| Phạm vi Động cơ (mm): | Phạm vi là 100 đến 500mm | |||
| Khoảnh khắc tải ((N.m)) | Mx:110Ừm.150; Mz:120 | |||
| Cơ chế tải | GEH15 Hai đường ray | |||
| Cơ chế lái xe | Nhóm C. 16 đến C7; Nhóm P ·16 Nhóm nghiền C5 | |||
| Vật liệu cơ bản | Mảng hồ sơ nhôm ép cứng, tự bóng | |||
| Yêu cầu về độ chính xác bề mặt lắp đặt | Ít hơn 0,05mm | |||
| Thiết kế chống bụi | Chất kín hoàn toàn chống bụi | |||
| Chuyện đột quỵ | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| L1 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 |
| L2 | 295 | 350 | 415 | 470 | 525 | 580 | 635 | 690 | 745 |
| L3 | 330 | 390 | 480 | 520 | 580 | 640 | 700 | 760 | 820 |
| L | 438 | 498 | 568 | 628 | 688 | 748 | 808 | 868 | 928 |
