| Nguồn gốc | Trung Quốc |
| Hàng hiệu | ZANE |
| Chứng nhận | CE，ISO |
| Số mô hình | ZCH60 |

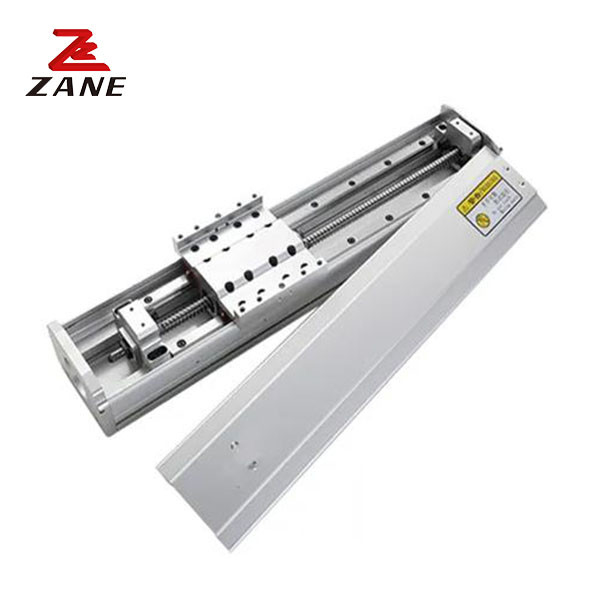

Mô-đun bàn trượt hoàn toàn đóng cao độ chính xác cao ZCH60 cho máy in 3D
1Mô tả.
Bàn trượt mô-đun hướng dẫn tuyến tính: ứng dụng phổ biến như một trục duy nhất hoặc kết hợp với các trục khác từ phạm vi hệ thống của chúng tôi cho các hệ thống đa trục phức tạp.Hệ thống khối xây dựng của Nadella cho trục tuyến tính cung cấp tất cả các thành phần công nghệ chuyển động tuyến tính cho đến giao diện động cơ: Các hệ thống và trục kính thiên văn có hướng dẫn cuộn hoặc hướng dẫn quả bóng tái lưu thông, với ổ dây đai, ổ cuộn cuộn hoặc ổ cắm và bánh xe, phù hợp để trực tiếp,liên kết chéo hoặc cổng thông tin hoặc như một hệ thống trục duy nhất.
2.Thông số kỹ thuật
| Sức mạnh động cơ | 100W | ||
| Độ chính xác định vị nhiều lần | Lớp C ±0,02MM và lớp P ±0,01MM | ||
| Độ kính bên ngoài của vít chì (a) | 12 | ||
| Chất dẫn của vít dẫn ((MM)) | 5 | 10 | |
| Tốc độ tối đa ((MM/SEC) | 250 | 500 | |
| Trọng lượng tối đa ((KG) | cấp độ | 30 | 15 |
| thẳng đứng | 10 | 5 | |
| Động lực định số (N) | 360 | 180 | |
| Chuyện đột quỵ (MM) | 100-800 ((50 khoảng thời gian) | ||
| Tốc độ động cơ (rpm) | 3000 | ||
Cài đặt ngang
| Chất chì | Trọng lượng ((kg) | A | B | C |
|
5 |
10 | 500 | 45 | 120 |
| 30 | 250 | 20 | 35 | |
|
10 |
3 | 750 | 160 | 380 |
| 8 | 320 | 50 | 150 | |
| 15 | 300 | 30 | 70 |
Lắp tường
| Chất chì | Trọng lượng ((kg) | A | B | C |
|
5 |
5 | 300 | 110 | 1150 |
| 10 | 150 | 40 | 540 | |
| 30 | 35 | 10 | 140 | |
|
10 |
3 | 350 | 150 | 700 |
| 8 | 135 | 50 | 300 | |
| 15 | 60 | 25 | 170 |
Lắp đặt thẳng đứng
| Chất chì | Trọng lượng ((kg) | A | C |
|
5 |
2 | 290 | 290 |
| 4 | 140 | 140 | |
| 10 | 60 | 60 | |
|
10 |
1 | 420 | 420 |
| 2 | 210 | 210 | |
| 5 | 85 | 85 |
ghế trượt đôi ghế trượt đôi ghế trượt kéo dài ghế trượt ghế trượt chuyển động đồng thời
3Công ty của chúng tôi.
Jiangsu Zane Machinery Technology Co., Ltd. là một sản phẩm truyền tải cơ học công nghệ cao của các doanh nghiệp công nghệ cao.Công ty có 4 chi nhánh tương ứng quản lý các loại sản phẩm truyền cơ khí khác nhau nghiên cứu và tiếp thị các dự án. Nó có gần 50 quyền sở hữu trí tuệ độc lập. là Đài Loan YYC đại lý mức giá kệ, là Đài Loan Heqing (HAWKKING) tuyến đường dẫn đường sắt, vít bóng,vít bóng ghế hỗ trợ,nghiên cứu và phát triển mô-đun hướng dẫn tuyến tính tiên phong. ZANE mô-đun bởi phần lớn khách hàng yêu thương và tin tưởng. "Biết lòng tốt và biết ơn làm ẩm cuộc sống của một người" là nguồn vĩnh cửu của sự phát triển cho người dân Zayn.
