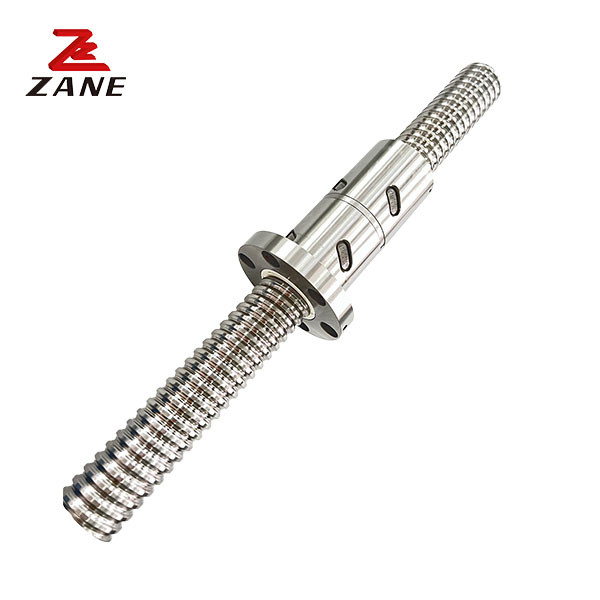

Độ chính xác cao ISO Độ chính xác C5 Vít chì 25 mm Vít bi UFS
  • Độ chính xác cao ISO Độ chính xác C5 Vít chì 25 mm Vít bi UFS
Độ chính xác cao ISO Độ chính xác C5 Vít chì 25 mm Vít bi UFS

Độ chính xác cao ISO Độ chính xác C5 Vít chì 25 mm Vít bi UFS

Nguồn gốc Trung Quốc
Hàng hiệu ZANE
Chứng nhận CE，ISO
Số mô hình UFS
Thông tin chi tiết sản phẩm
Tên sản phẩm:
bóng vít
Vật liệu:
Thép
Cân nặng (KG):
2
chiều dài đường kính ngoài:
12-100mm
đường kính bóng:
2,5-9,5mm
Loại hạt:
hình chữ U
Ứng dụng:
Máy đóng gói tự động
Thành phần cốt lõi:
Vít bóng + Đai ốc + Mặt cố định / Nổi + Khớp nối
Quá trình sản xuất:
cuộn chủ đề
Điểm nổi bật:

Vít bi UFS

,

Vít bi vít me 25mm

,

Vít bi độ chính xác C5

Mô tả Sản phẩm

ISO độ chính xác cao C5 độ chính xác 25mm Vít chì Vít bóng UFS



1Mô tả



Vít bóng là một trong nhiều thành phần được nhìn thấy trong các ứng dụng tự động hóa nhà máy.bộ này sử dụng chuyển động xoay của vít để kích hoạt các hạt theo hướng tuyến tínhMột vít bóng đạt được chuyển động tuyến tính trơn tru của nó bằng cách tái lưu thông các quả bóng thép dọc theo rãnh vít bên trong hạt.Phương pháp tái lưu thông quả bóng thép phân biệt các đặc điểm chuyển động của vít quả bóng.



2Thông số kỹ thuật



Độ chính xác cao ISO Độ chính xác C5 Vít chì 25 mm Vít bi UFS 0

Mô hình Chiều kính bên ngoài chì Chiều kính quả bóng thép Kích thước hạt Vòng đúp hạt Trọng lượng định lượng động Trọng lượng định lượng tĩnh

cứng

kgf/μm
d Tôi... Ừ. D A B L W H X Q n Ca Bạch ếch k
01204-T4 12 4 2.5 24 40 10 40 32 30 4. 5 - 4x1 902 1884 26
01604-T4 16 4 2. 381 28 48 10 40 38 40 5.5 M6 4x1 973 2406 32
01605-T3 5 3.175 28 48 10 42 38 40 5.5 M6 3x1 780 1168 32
01605-T4 5 3.175 28 48 10 50 38 40 5. 5 M6 4x1 1380 3052 32
01610-T3 10 3.175 28 48 10 57 38 40 5.5 M6 3x1 1103 2401 26
02004-T4 20 4 2.381 36 58 10 42 47 44 6.6 M6 4x1 1066 2987 38
02005-T4 5 3. 175 36 58 10 51 47 44 6. 6 M6 4x1 1551 3875 39
02504-T4 25 4 2. 381 40 62 10 42 51 48 6.6 M6 4x1 1180 3795 43
02505-T4 5 3.175 40 62 10 51 51 48 6.6 M6 4x1 1724 4904 45
02506-T4 6 3. 969 40 62 10 54 51 48 6.6 M6 4x1 2318 6057 47
02508-T4 8 4. 762 40 62 10 63 51 48 6.6 M6 4x1 2963 7313 49
02510-T4 10 4. 762 40 62 12 85 51 48 6.6 M6 4x1 2954 7295 50
03204-T4 32 4 2. 381 50 80 12 44 65 62 9 M6 4x1 1296 4838 51
03205-T4 5 3. 175 50 80 12 52 65 62 9 M6 4x1 1922 6343 54
03206-T4 6 3. 969 50 80 12 57 65 62 9 M6 4x1 2632 7979 57
03208-T4 8 4. 762 50 80 12 65 65 62 9 M6 4x1 3387 9622 60
03210-T4 10 6. 350 50 80 12 90 65 62 9 M6 4x1 4805 12208 61
04005-T4 40 5 3. 175 63 93 14 55 78 70 9 M8 4x1 2110 7988 63
04006-T4 6 3. 969 63 93 14 60 78 70 9 M6 4x1 2873 9913 66
04008-T4 8 4. 762 63 93 14 67 78 70 9 M6 4x1 3714 11947 70
04010-T4 10 6. 350 63 93 14 93 78 70 9 M8 4x1 5399 15500 73
05010-T4 50 10 6. 350 75 110 16 93 93 85 11 M8 4x1 6004 19614 85
05020-T4 20 7. 144 75 110 16 138 93 85 11 M8 4x1 7142 22588 94
06310-T4 63 10 6. 350 90 125 18 98 108 95 11 M8 4x1 6719 25358 99
06320-T4 20 9. 525 95 135 20 149 115 100 13.5 M8 4x1 11444 36653 112
08010-T4 80 10 6. 350 105 145 20 98 125 110 13.5 M8 4x1 7346 31953 109
08020-T4 20 9. 525 125 165 25 154 145 130 13.5 M8 4x1 12911 47747 138
10020-T4 100 20 9. 525 150 202 30 180 170 155 17.5 M8 4x1 14303 60698 162







Bảng so sánh thông số kỹ thuật kích thước tiêu chuẩn





Mô hình Lớp độ chính xác chì Hướng dẫn dây số lề





Mã vít tiêu chuẩn





Loại hạt áp dụng

Chiều kính bên ngoài

d



chì 1

Chiều kính hạt

Ừ.

 L/R
40 5 3.175 C7,C5,C3 R/L 1 04005 L,U,S
6 3.969 C7,C5,C3 R 1 04006 U
8 4.762 C7,C5,C3 R 1 04008 U
10 6.35 C7,C5,C3 R/L 1 04010 L,U
40 6.35 C7,C5,C3 R 2 04040 E
80 6.35 C7,C5,C3 R 2 04080 E
50 5 3.175 C7,C5,C3 R 1 05005 S
10 6.35 C7,C5,C3 R/L 1 05010 L,U
50 7.938 C7,C5,C3 R 2 05050 E
100 7.938 C7,C5,C3 R 2 50100 E
63 10 6.35 C7,C5,C3 R 1 06310 L,U
20 9.525 C7,C5,C3 R 1 06320 U
80 10 6.35 C7,C5,C3 R 1 08010 L,U
20 9.525 C7,C5,C3 R 1 08020 U





Bảng so sánh thông số kỹ thuật kích thước tiêu chuẩn của vít nghiền chính xác





Mô hình Lớp độ chính xác chì Hướng dẫn dây số lề





Mã vít tiêu chuẩn





Loại hạt áp dụng

Chiều kính bên ngoài

d



chì 1

 Chiều kính hạt Da L/R
4 1 0.8 C7,C5,C3 R 1 00401 M
6 1 0.8 C7,C5,C3 R 1 00601 M
8 1 0.8 C7,C5,C3 R/L 1 00801 M
2 1.2 C7,C5,C3 R/L 1 00802 M
2.5 1.2 C7,C5,C3 R 1 0082.5 M,T
10 2 1.2 C7,C5,C3 R/L 1 01002 M,T
4 2 C7,C5,C3 R 1 01004 M,T
12 2 1.2 C7,C5,C3 R/L 1 01202 M
4 2.5 C7,C5,C3 R 1 01204 U,T
5 2.5 C7,C5,C3 R 1 01205-A U,T,S
5 2.5 C7,C5,C3 R 1 01205-B M
10 2.5 C7,C5,C3 R 2 01210-B VS
14 2 1.2 C7,C5,C3 R/L 1 01402 M
4 2.5 C7,C5,C3 R 1 01404 T
16 2 1.2 C7,C5,C3 R/L 1 01602 M
4 2.381 C7,C5,C3 R 1 01604 (N) L,U,T
5 3.175 C7,C5,C3 R/L 1 01605 L,U,T
10 3.175 C7,C5,C3 R/L 2 01610 L,U,T
16 2.778 C7,C5,C3 R 2 01616 E
32 2.778 C7,C5,C3 R 2 01632 E
20 4 2.381 C7,C5,C3 R 1 02004 (N) L,U
5 3.175 C7,C5,C3 R/L 1 02005 L,U,T,S
10 3.969 C7,C5,C3 R 1 02010 VS
20 3.175 C7,C5,C3 R 2 02020 VS,E,S
40 3.175 C7,C5,C3 R 2 02040 E
25 4 2.381 C7,C5,C3 R 1 02504 (N) L,U
5 3.175 C7,C5,C3 R/L 1 02505 L,U,T,S
6 3.969 C7,C5,C3 R 1 02506 U
8 4.762 C7,C5,C3 R 1 02508 U
10 4.762 C7,C5,C3 R 1 02510-A L,U,T
25 3.969 C7,C5,C3 R 2 02525 E
50 3.969 C7,C5,C3 R 2 02550 E
32 4 2.381 C7,C5,C3 R 1 03204 (N) L,U
5 3.175 C7,C5,C3 R/L 1 03205 L,U,S
6 3.969 C7,C5,C3 R 1 03206 U
8 4.762 C7,C5,C3 R 1 03208 U
10 6.35 C7,C5,C3 R/L 1 03210 L,U
20 6.35 C7,C5,C3 R 1 03220 E
32 4.762 C7,C5,C3 R 2 03232 E
64 4.762 C7,C5,C3 R 2 03264 E



3Công ty của chúng tôi.



Jiangsu Zane Machinery Technology Co., Ltd. là một sản phẩm truyền tải cơ học công nghệ cao của các doanh nghiệp công nghệ cao.Công ty có 4 chi nhánh tương ứng quản lý các loại sản phẩm truyền cơ khí khác nhau nghiên cứu và tiếp thị các dự án. Nó có gần 50 quyền sở hữu trí tuệ độc lập. là Đài Loan YYC đại lý mức giá kệ, là Đài Loan Heqing (HAWKKING) tuyến đường dẫn đường sắt, vít bóng,vít bóng ghế hỗ trợ,nghiên cứu và phát triển mô-đun hướng dẫn tuyến tính tiên phong. ZANE mô-đun bởi phần lớn khách hàng yêu thương và tin tưởng. "Biết lòng tốt và biết ơn làm ẩm cuộc sống của một người" là nguồn vĩnh cửu của sự phát triển cho người dân Zayn.
