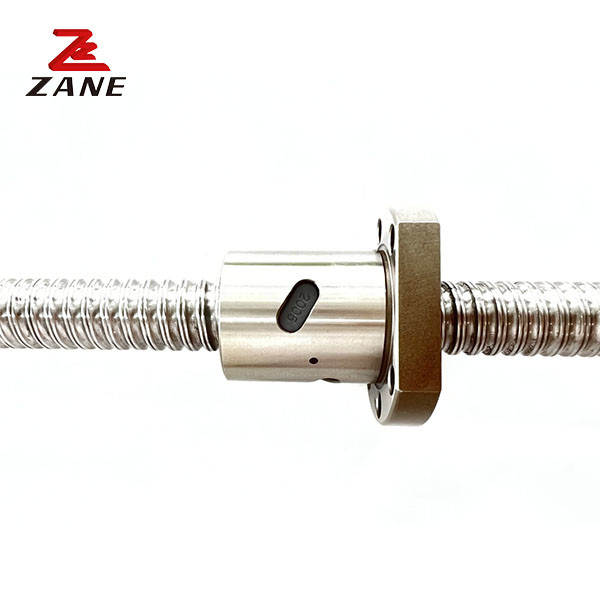

Vít bóng Greese độ rung thấp Tiếng ồn thấp Bóng chì 90mm
  • Vít bóng Greese độ rung thấp Tiếng ồn thấp Bóng chì 90mm
Vít bóng Greese độ rung thấp Tiếng ồn thấp Bóng chì 90mm

Vít bóng Greese độ rung thấp Tiếng ồn thấp Bóng chì 90mm

Nguồn gốc Trung Quốc
Hàng hiệu ZANE
Chứng nhận CE，ISO
Số mô hình UFSTYPE
Thông tin chi tiết sản phẩm
Tên sản phẩm:
Vít chì bóng
đường kính trục vít:
12mm-100mm
bôi trơn:
dầu hoặc mỡ
Cấu trúc vít bi:
vít, nắp đai ốc, quả bóng
Quá trình sản xuất:
cuộn chủ đề
loại:
Vít bi chì lớn
Điểm nổi bật:

Vít bi màu xám độ rung thấp

,

Vít bi tiếng ồn thấp

,

vít dẫn bi 90mm

Mô tả Sản phẩm

Vòng vít dẫn bóng, Vòng vít bóng chuyển động tuyến tính UFSTYPE Cho máy CNC



Vít bóng được làm bằng vít và hạt quả bóng. Chức năng của nó là biến chuyển động xoay thành chuyển động tuyến tính, đó là một sự mở rộng và phát triển tương lai của vít bóng.Tầm quan trọng của sự phát triển là chuyển sang một vòng bi lăn từ hành động trượtVới ít ma sát, vít bóng được sử dụng rộng rãi trong các thiết bị công nghiệp khác nhau và các dụng cụ chính xác



Đặc điểm của vòng bi vít hình quả bóng:

Độ chính xác cao

Chất dẫn lớn

Hoạt động tốc độ cao và độ bền

Tiếng ồn thấp

Thay thế nhỏ cao

Rung động thấp và hoạt động trơn tru



Vít bóng Greese độ rung thấp Tiếng ồn thấp Bóng chì 90mm 0





Mô hình Chiều kính bên ngoài chì Chiều kính quả bóng thép Kích thước hạt Vòng đúp hạt Trọng lượng định lượng động Trọng lượng định lượng tĩnh

cứng

kgf/μm
d Tôi... Ừ. D A B L W H X Q n Ca Bạch ếch k
01204-T4 12 4 2.5 24 40 10 40 32 30 4. 5 - 4x1 902 1884 26
01604-T4 16 4 2. 381 28 48 10 40 38 40 5.5 M6 4x1 973 2406 32
01605-T3 5 3.175 28 48 10 42 38 40 5.5 M6 3x1 780 1168 32
01605-T4 5 3.175 28 48 10 50 38 40 5. 5 M6 4x1 1380 3052 32
01610-T3 10 3.175 28 48 10 57 38 40 5.5 M6 3x1 1103 2401 26
02004-T4 20 4 2.381 36 58 10 42 47 44 6.6 M6 4x1 1066 2987 38
02005-T4 5 3. 175 36 58 10 51 47 44 6. 6 M6 4x1 1551 3875 39
02504-T4 25 4 2. 381 40 62 10 42 51 48 6.6 M6 4x1 1180 3795 43
02505-T4 5 3.175 40 62 10 51 51 48 6.6 M6 4x1 1724 4904 45
02506-T4 6 3. 969 40 62 10 54 51 48 6.6 M6 4x1 2318 6057 47
02508-T4 8 4. 762 40 62 10 63 51 48 6.6 M6 4x1 2963 7313 49
02510-T4 10 4. 762 40 62 12 85 51 48 6.6 M6 4x1 2954 7295 50
03204-T4 32 4 2. 381 50 80 12 44 65 62 9 M6 4x1 1296 4838 51
03205-T4 5 3. 175 50 80 12 52 65 62 9 M6 4x1 1922 6343 54
03206-T4 6 3. 969 50 80 12 57 65 62 9 M6 4x1 2632 7979 57
03208-T4 8 4. 762 50 80 12 65 65 62 9 M6 4x1 3387 9622 60
03210-T4 10 6. 350 50 80 12 90 65 62 9 M6 4x1 4805 12208 61
04005-T4 40 5 3. 175 63 93 14 55 78 70 9 M8 4x1 2110 7988 63
04006-T4 6 3. 969 63 93 14 60 78 70 9 M6 4x1 2873 9913 66
04008-T4 8 4. 762 63 93 14 67 78 70 9 M6 4x1 3714 11947 70
04010-T4 10 6. 350 63 93 14 93 78 70 9 M8 4x1 5399 15500 73
05010-T4 50 10 6. 350 75 110 16 93 93 85 11 M8 4x1 6004 19614 85
05020-T4 20 7. 144 75 110 16 138 93 85 11 M8 4x1 7142 22588 94
06310-T4 63 10 6. 350 90 125 18 98 108 95 11 M8 4x1 6719 25358 99
06320-T4 20 9. 525 95 135 20 149 115 100 13.5 M8 4x1 11444 36653 112
08010-T4 80 10 6. 350 105 145 20 98 125 110 13.5 M8 4x1 7346 31953 109
08020-T4 20 9. 525 125 165 25 154 145 130 13.5 M8 4x1 12911 47747 138
10020-T4 100 20 9. 525 150 202 30 180 170 155 17.5 M8 4x1 14303 60698 162







Bảng so sánh thông số kỹ thuật kích thước tiêu chuẩn





Mô hình Lớp độ chính xác chì Hướng dẫn dây số lề





Mã vít tiêu chuẩn





Loại hạt áp dụng

Chiều kính bên ngoài

d



chì 1

Chiều kính hạt

Ừ.

 L/R
40 5 3.175 C7,C5,C3 R/L 1 04005 L,U,S
6 3.969 C7,C5,C3 R 1 04006 U
8 4.762 C7,C5,C3 R 1 04008 U
10 6.35 C7,C5,C3 R/L 1 04010 L,U
40 6.35 C7,C5,C3 R 2 04040 E
80 6.35 C7,C5,C3 R 2 04080 E
50 5 3.175 C7,C5,C3 R 1 05005 S
10 6.35 C7,C5,C3 R/L 1 05010 L,U
50 7.938 C7,C5,C3 R 2 05050 E
100 7.938 C7,C5,C3 R 2 50100 E
63 10 6.35 C7,C5,C3 R 1 06310 L,U
20 9.525 C7,C5,C3 R 1 06320 U
80 10 6.35 C7,C5,C3 R 1 08010 L,U
20 9.525 C7,C5,C3 R 1 08020 U





Bảng so sánh thông số kỹ thuật kích thước tiêu chuẩn của vít nghiền chính xác





Mô hình Lớp độ chính xác chì Hướng dẫn dây số lề





Mã vít tiêu chuẩn





Loại hạt áp dụng

Chiều kính bên ngoài

d



chì 1

 Chiều kính hạt Da L/R
4 1 0.8 C7,C5,C3 R 1 00401 M
6 1 0.8 C7,C5,C3 R 1 00601 M
8 1 0.8 C7,C5,C3 R/L 1 00801 M
2 1.2 C7,C5,C3 R/L 1 00802 M
2.5 1.2 C7,C5,C3 R 1 0082.5 M,T
10 2 1.2 C7,C5,C3 R/L 1 01002 M,T
4 2 C7,C5,C3 R 1 01004 M,T
12 2 1.2 C7,C5,C3 R/L 1 01202 M
4 2.5 C7,C5,C3 R 1 01204 U,T
5 2.5 C7,C5,C3 R 1 01205-A U,T,S
5 2.5 C7,C5,C3 R 1 01205-B M
10 2.5 C7,C5,C3 R 2 01210-B VS
14 2 1.2 C7,C5,C3 R/L 1 01402 M
4 2.5 C7,C5,C3 R 1 01404 T
16 2 1.2 C7,C5,C3 R/L 1 01602 M
4 2.381 C7,C5,C3 R 1 01604 (N) L,U,T
5 3.175 C7,C5,C3 R/L 1 01605 L,U,T
10 3.175 C7,C5,C3 R/L 2 01610 L,U,T
16 2.778 C7,C5,C3 R 2 01616 E
32 2.778 C7,C5,C3 R 2 01632 E
20 4 2.381 C7,C5,C3 R 1 02004 (N) L,U
5 3.175 C7,C5,C3 R/L 1 02005 L,U,T,S
10 3.969 C7,C5,C3 R 1 02010 VS
20 3.175 C7,C5,C3 R 2 02020 VS,E,S
40 3.175 C7,C5,C3 R 2 02040 E
25 4 2.381 C7,C5,C3 R 1 02504 (N) L,U
5 3.175 C7,C5,C3 R/L 1 02505 L,U,T,S
6 3.969 C7,C5,C3 R 1 02506 U
8 4.762 C7,C5,C3 R 1 02508 U
10 4.762 C7,C5,C3 R 1 02510-A L,U,T
25 3.969 C7,C5,C3 R 2 02525 E
50 3.969 C7,C5,C3 R 2 02550 E
32 4 2.381 C7,C5,C3 R 1 03204 (N) L,U
5 3.175 C7,C5,C3 R/L 1 03205 L,U,S
6 3.969 C7,C5,C3 R 1 03206 U
8 4.762 C7,C5,C3 R 1 03208 U
10 6.35 C7,C5,C3 R/L 1 03210 L,U
20 6.35 C7,C5,C3 R 1 03220 E
32 4.762 C7,C5,C3 R 2 03232 E
64 4.762 C7,C5,C3 R 2 03264 E
