Hướng dẫn tuyến tính Slide
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | ZANE |
| Chứng nhận | CE，ISO |
| Số mô hình | ZANE-GEH |

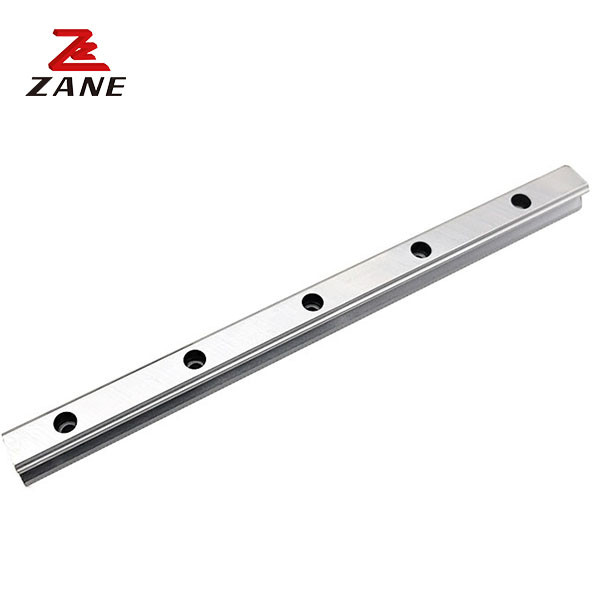

Đường dẫn tuyến CNC GEH20SA GEH20CA cho các bộ phận máy cắt CNC
Các sản phẩm tương lai
1. nhỏ và trọng lượng nhẹ, phù hợp với các thiết bị nhỏ.
2Tất cả các vật liệu cho khối và đường ray, bao gồm các quả bóng lăn và giữ quả bóng, là loại thép không gỉ đặc biệt cho mục đích chống ăn mòn.
3Thiết kế tiếp xúc vòm Gothic có thể chịu tải từ tất cả các hướng và cung cấp độ cứng cao và độ chính xác cao.
4- Quả cầu thép sẽ được giữ bởi giữ nhỏ để ngăn chặn quả bóng rơi ra ngay cả khi các khối được loại bỏ khỏi việc lắp đặt đường ray.
5Các loại có thể thay thế với nhau có sẵn trong một số cấp độ chính xác nhất định.
| Mô hình | Kích thước kết hợp (mm) | Kích thước khối ((mm) | Kích thước đường sắt trượt ((mm) |
Chốt cố định cho đường ray trượt |
Trọng lượng cơ bản động cố định | Trọng lượng cố định cơ bản | Khoảnh khắc tĩnh cho phép | trọng lượng | |||||||||||||||||||||||||
| Ông kN-m |
Mp |
KN-m của tôi. |
khối |
slide |
|||||||||||||||||||||||||||||
| H | Chào. | N | W | B | Bi | C | Li | L | Ki | Ki | G | Mxl | T | H2 | h3 | v/ | HR | D | h | d | P | E | (mm) | C (((kN) | Co ((kN) | ||||||||
| GEH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
