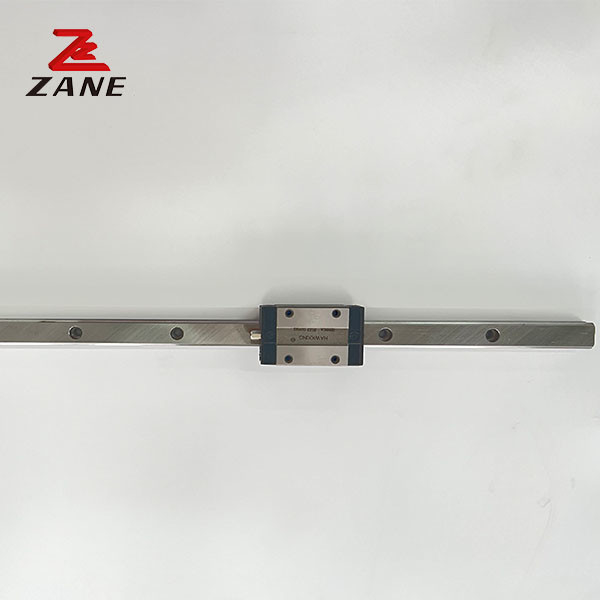

Máy tiện GEH35SA Đường ray trượt tuyến tính Đường ray chuyển động tuyến tính cách quãng 15mm GEH35CA
  • Máy tiện GEH35SA Đường ray trượt tuyến tính Đường ray chuyển động tuyến tính cách quãng 15mm GEH35CA
Máy tiện GEH35SA Đường ray trượt tuyến tính Đường ray chuyển động tuyến tính cách quãng 15mm GEH35CA

Máy tiện GEH35SA Đường ray trượt tuyến tính Đường ray chuyển động tuyến tính cách quãng 15mm GEH35CA

Nguồn gốc Trung Quốc
Hàng hiệu ZANE
Chứng nhận CE，ISO
Số mô hình ZANE-GEH
Thông tin chi tiết sản phẩm
Tên sản phẩm:
Hướng dẫn đường sắt tuyến tính nhỏ
chiều dài thanh:
Tùy chỉnh
Ứng dụng hướng dẫn tuyến tính:
Máy CNC, máy điện, máy tiện, thiết bị y tế
Chiều dài của thanh trượt:
Khoảng cách 40-250mm/15mm
Loại:
Hướng dẫn chuyển động tuyến tính
Mô hình:
GEH20SA GEH20CA
Ứng dụng:
Máy CNC, hệ thống tự động
Điểm nổi bật:

máy tiện Đường ray trượt tuyến tính

,

Đường ray trượt tuyến tính cho máy điện

,

Đường ray chuyển động tuyến tính khoảng cách 15mm

Mô tả Sản phẩm

GEH35SA GEH35CA Hướng dẫn tuyến tính Đường sắt trượt tuyến tính



FVật chất củaĐường sắt hướng dẫn tuyến tính

  • Dầu bôi trơn dễ dàng
  • Khả năng thay thế
  • Khả năng tự điều chỉnh
  • Độ cứng cao, hChắc chắn.
  • Hướng dẫn tuyến đường quang cho tải trọng nặng
  • Chạy trơn truTốc độ và độ chính xác cao
  • Low ma sát & rung động
  • Tiếng ồn thấp và không gây ô nhiễm
  • đạt được một cuộc sống lâu dài với tốc độ cao



Mô hình Kích thước kết hợp (mm) Kích thước khối ((mm) Kích thước đường sắt trượt ((mm)

Chốt cố định cho đường ray trượt
kích thước

 Trọng lượng cơ bản động cố định Trọng lượng cố định cơ bản Khoảnh khắc tĩnh cho phép trọng lượng
Ông kN-m

Mp
kN-m

 KN-m của tôi.

khối
kg

slide
Kg/m
H Chào. N W B Bi C Li L Ki Ki G Mxl T H2 h3 v/ HR D h d P E (mm) C (((kN) Co ((kN)
GEH15SA 24 4.5 9.5 34 26 4 - 23.1 40.1 14.8 3.5 5.7 M4x6 6 5.5 6 15 12.5 6 4.5 3.5 60 20 M3xl6 5.35 9.40 0.08 0.04 0.04 0.09 1.25
GEH15CA 26 39.8 56.8 10.15 7.83 16.19 0.13 0.10 0.10 0.15
GEH20SA 28 6 11 42 32 5 - 29 50 18.75 4.15 12 M5x7 7.5 6 6 20 15.5 9.5 8.5 6 60 20 M5xl6 7.23 12.74 0.13 0.06 0.06 0.15 2.08
GEH20CA 32 48.1 69.1 12.3 10.31 21.13 0.22 0.16 0.16 0.24
GEH25SA 33 7 12.5 48 35 6.5 - 35.5 59.1 21.9 4.55 12 M6x9 8 8 8 23 18 11 9 7 60 20 M6x20 11.40 19.50 0.23 0.12 0.12 0.25 2.67
GEH25CA 35 59 82.6 16.15 16.27 32.40 0.38 0.32 0.32 0.41
GEH30SA 42 10 16 60 40 10 - 41.5 69.5 26.75 6 12 M3xl2 9 8 9 28 23 11 9 7 80 20 M6x25 16.42 28.10 0.40 0.21 0.21 0.45 4.35
GEH30CA 40 70.1 98.1 21.05 23.70 47.46 0.68 0.55 0.55 0.76
GEH35SA 48 11 18 70 50 10 - 45 75 28.5 7 12 M8xl2 10 8.5 8.5 34 27.5 14 12 9 80 20 M8x25 16.42 28.10 0.40 0.21 0.21 0.45 6.14
GEH35CA 50 78 108 20 33.35 64.84 0.98 0.69 0.69 1.13

Máy tiện GEH35SA Đường ray trượt tuyến tính Đường ray chuyển động tuyến tính cách quãng 15mm GEH35CA 0
