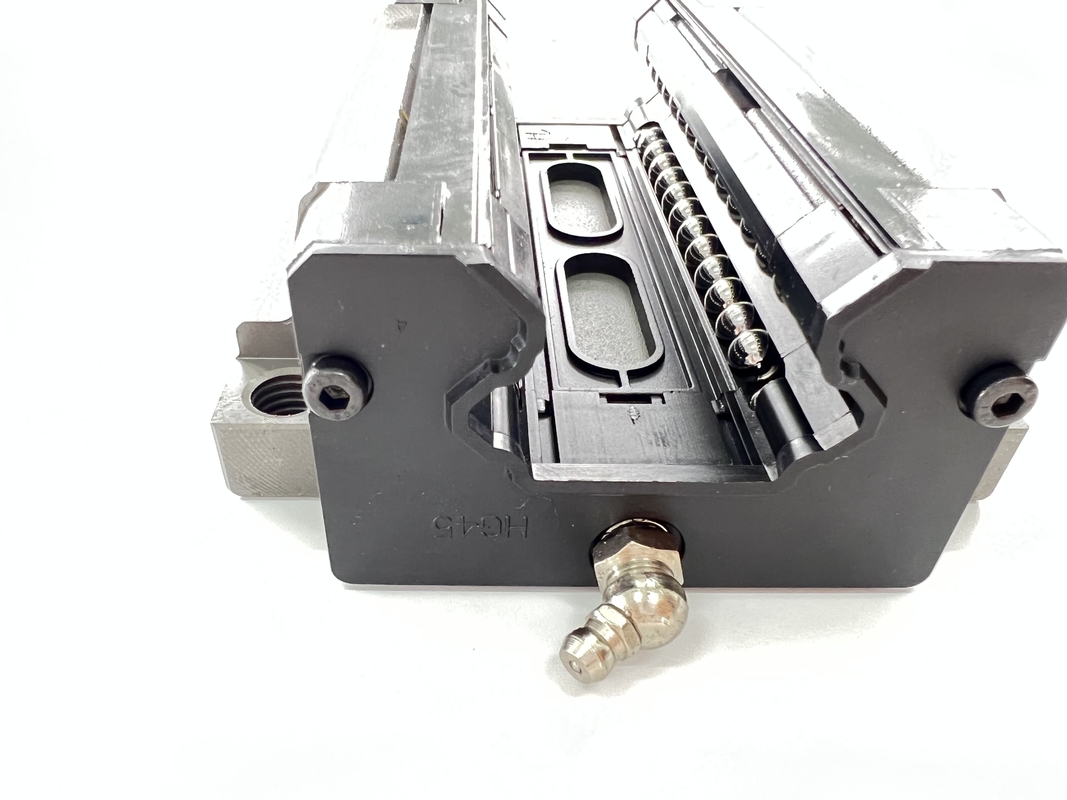

HGW20 thanh dẫn hướng tuyến tính có chiều dài tùy chỉnh và khối cho máy CNC
Các thanh dẫn hướng tuyến tính dòng HG được thiết kế với khả năng chịu tải và độ cứng cao hơn các sản phẩm tương tự khác với cung tròn
tối ưu hóa rãnh và cấu trúc.Nó có xếp hạng tải bằng nhau theo hướng xuyên tâm, hướng tâm ngược và hướng bên, và
tự căn chỉnh để hấp thụ lỗi cài đặt.Do đó, các đường dẫn tuyến tính dòng HG có thể đạt được tuổi thọ cao với tốc độ cao, cao
độ chính xác và chuyển động thẳng mượt.
Các tính năng của là gì?
Độ cứng cao ở cả bốn hướng
Do thiết kế bốn hàng, thanh dẫn hướng tuyến tính dòng HG có xếp hạng tải bằng nhau theo hướng xuyên tâm, hướng tâm ngược và hướng bên
hướng.Hơn nữa, rãnh cung tròn cung cấp chiều rộng tiếp xúc rộng giữa các quả bóng và rãnh rãnh cho phép tải trọng lớn cho phép và độ cứng cao
| Người mẫu | Kích thước kết hợp (mm) | Kích thước khối (mm) | Kích thước đường ray trượt (mm) | Cố định bu lông cho ray trượt | Tải trọng cố định động cơ bản | Tải trọng cố định cố định cơ bản | Thời điểm tĩnh cho phép | trọng lượng | ||||||||||||||||||||||||||
| Mr kN-m | Mp | KN-m của tôi | khối | trượt | ||||||||||||||||||||||||||||||
| H | Xin chào | N | W | B | Bi | c | U | L | Kl | G | M (A / B) | T | Ti | h2 | h3 | Wr | Hr | D | h | d | P | E | (mm) | C (kN) | C0 (kN) | |||||||||
| GHW15CA | 24 | 4.3 | 16 | 47 | 38 | 4,5 | 30 | 39.4 | 61.4 | số 8 | 5.3 | M5 / φ4,5 | 6 | 8.9 | 3,95 | 3.7 | 15 | 15 | 7,5 | 5.3 | 4,5 | 60 | 20 | M4xl6 | 11. 38 | 25,31 | 0,17 | 0,15 | 0,15 | 0,17 | 1,45 | |||
| GHW20CA | 30 | 4,6 | 21,5 | 63 | 53 | 5 | 40 | 50,5 | 77,5 | 10,25 | 12 | M6 / φ6 | số 8 | 10 | 6 | 7 | 20 | 17,5 | 9,5 | 8,5 | 6 | 60 | 20 | M5xl6 | 17,75 | 37,84 | 0,38 | 0,27 | 0,27 | 0,40 | 2,21 | |||
| GHW20HA | 65.2 | 92.2 | 17,6 | 21.18 | 48,84 | 0,48 | 0,47 | 0,47 | 0,52 | |||||||||||||||||||||||||
| GHW25CA | 36 | 5,5 | 23,5 | 70 | 57 | 6,5 | 45 | 58 | 84 | 11.8 | 12 | M8/φ77 | số 8 | 14 | 6 | 9 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26,48 | 56.19 | 0,64 | 0,51 | 0,51 | 0,59 | 3,21 | |||
| GHW25HA | 78,6 | 104,6 | 22.1 | 32,75 | 76.00 | 0,87 | 0,88 | 0,88 | 0,80 | |||||||||||||||||||||||||
| GHW30CA | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 70 | 97,4 | 14,25 | 12 | M10/φ9 | 8,5 | 16 | 6,5 | 10.8 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | M8x25 | 38,74 | 83.06 | 1,06 | 0,85 | 0,85 | 1.09 | 4,47 | |||
| GHW30HA | 93 | 120,4 | 25,75 | 47,27 | 110.13 | 1,40 | 1,47 | 1,47 | 1,44 | |||||||||||||||||||||||||
| GHW35CA | 48 | 7,5 | 33 | 100 | 82 | 9 | 62 | 80 | 112,4 | 14.6 | 12 | M10/φ9 | 10.1 | 18 | 9 | 12.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | M8x25 | 49,52 | 102.87 | 1,73 | 1,20 | 1,20 | 1,56 | 6h30 | |||
| GHW35HA | 105,8 | 138.2 | 27,5 | 60.21 | 136.31 | 2,29 | 2.08 | 2.08 | 2.06 | |||||||||||||||||||||||||
| GW45CA | 60 | 9,5 | 37,5 | 120 | 100 | 10 | 80 | 97 | 139,4 | 13 | 12.9 | M12/φ11 | 15.1 | 22 | 8,5 | 20,5 | 45 | 38 | 20 | 17 | 14 | 105 | 22,5 | M12x35 | 77.57 | 155,93 | 3.01 | 2,35 | 2,35 | 2,79 | 10.41 | |||
| GHW45HA | 128,8 | 171.2 | 28,9 | 94,54 | 207.12 | 4,00 | 4.07 | 4.07 | 369 | |||||||||||||||||||||||||
| GHW55CA | 70 | 13 | 43,5 | 140 | 116 | 12 | 95 | 117,7 | 166.7 | 17.35 | 12.9 | M14/φ14 | 17,5 | 26,5 | 12 | 19 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114,44 | 227.81 | 5,66 | 4.06 | 4.06 | 4,52 | 15.08 | |||
| GHW55HA | 155,8 | 204.8 | 36,4 | 139,35 | 301.26 | 7,49 | 7.01 | 7.01 | 5,96 | |||||||||||||||||||||||||
| GHW65CA | 90 | 15 | 53,5 | 170 | 142 | 14 | 110 | 144.2 | 200.2 | 23.1 | 12.9 | M16/φ16 | 25 | 37,5 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324,71 | 10.02 | 6,44 | 6,44 | 9.17 | 21.18 | |||
| GHW65HA | 203.6 | 259.6 | 52,8 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 12,89 | |||||||||||||||||||||||||
