| Nguồn gốc | Trung Quốc |
| Hàng hiệu | ZANE |
| Chứng nhận | CE，ISO |
| Số mô hình | GHH-CA / GHH-HA |

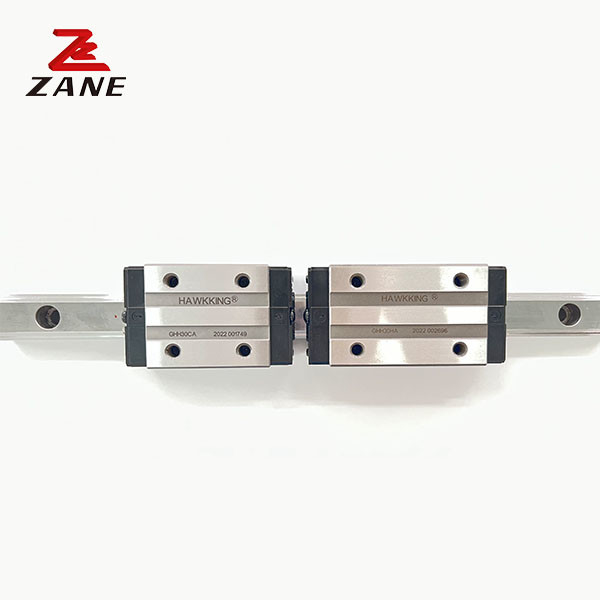

HGH15 HGH20 HGH25 HGH30 tùy chỉnh chiều dài đường dẫn đường ray
Khi nào nên sử dụng hướng dẫn tuyến tính?
Hướng dẫn tuyến tính có thể được sử dụng để hỗ trợ tải trọng nặng và làm cho nó dễ dàng hơn để di chuyển các vật thể theo một hướng tuyến tính và là lý tưởng khi bạn không cần chuyển động kính thiên văn.Chúng có thể được sử dụng để hỗ trợ toàn bộ trọng lượng của một đối tượng, làm cho nó dễ dàng di chuyển bởi một thành phần điều khiển, hoặc được sử dụng để hỗ trợ một đầu của một đối tượng, trong khi phần còn lại được hỗ trợ bởi thành phần điều khiển.Trường hợp sau này làm cho hướng dẫn tuyến tính một kết hợp lý tưởng với các thiết bị điều khiển đường ray của chúng tôiGiống như trong máy CNC và máy in 3D, hướng dẫn tuyến tính cũng có thể được sử dụng để bảo vệ các thành phần điều khiển khỏi tải không đúng.Nếu bạn có lo ngại về tải bên trong thiết kế của bạn, bạn có thể sử dụng hướng dẫn tuyến tính để tăng cường thiết kế của bạn và bảo vệ thiết bị điều khiển của bạn.bạn thường thấy các hướng dẫn tuyến tính được sử dụng trong điều này để bảo vệ các thiết bị nhạy cảm hơn tải, như vít chì.
| Mô hình | Kích thước kết hợp (mm) | Kích thước khối ((mm) | Kích thước đường sắt trượt ((mm) |
Chốt cố định cho đường ray trượt kích thước |
Trọng lượng cơ bản động cố định | Trọng lượng cố định cơ bản | Khoảnh khắc tĩnh cho phép | trọng lượng | ||||||||||||||||||||||
|
Ông kN^n |
MP kNf |
KNF của tôi. |
khối kg |
slide kg/n |
||||||||||||||||||||||||||
| H | HTôi... | N | W | B | BTôi... | C | Li | L | KTôi... | G | Mxl | T | h2 | h3 | WR | HR | D | h | d | P | E | (mm) | C (((kN) | Co ((kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
Mẹo để đặt hàng hướng dẫn tuyến tính và khối hướng dẫn tuyến tính:
(1) Nói cho chúng tôi chiều rộng của hướng dẫn tuyến tính: ví dụ 9mm
(2) Mã kích thước của các khối hướng dẫn tuyến tính là gì?
(3) Bao nhiêu chiều dài hướng dẫn tuyến tính bạn cần, và bao nhiêu khối hướng dẫn trong một hướng dẫn tuyến tính, xin vui lòng? ví dụ: MNG91R80MM; 1 bộ khối trên hướng dẫn tuyến tính 80mm
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA
Ưu điểm của chúng tôi cho dòng HG dẫn đường tuyến tính:
1. Hệ thống đơn vị trượt hoàn chỉnh với độ chính xác cao và có thể được di chuyển mà không bị lệch.
2. sử dụng thời gian dài.
3Giao hàng nhanh chóng và dịch vụ tốt.
4.Cổ đôngvà bán buôn hàng loạt thấp.
5. ISO9001:2008
6. Khả năng cạnh tranhGiá cả, chất lượng tốt, giao hàng nhanh.
7.Trả lời nhanh chóngemail hoặc giải quyết các câu hỏi nhanh chóng.
8Hợp tác và phục vụ trung thực.
