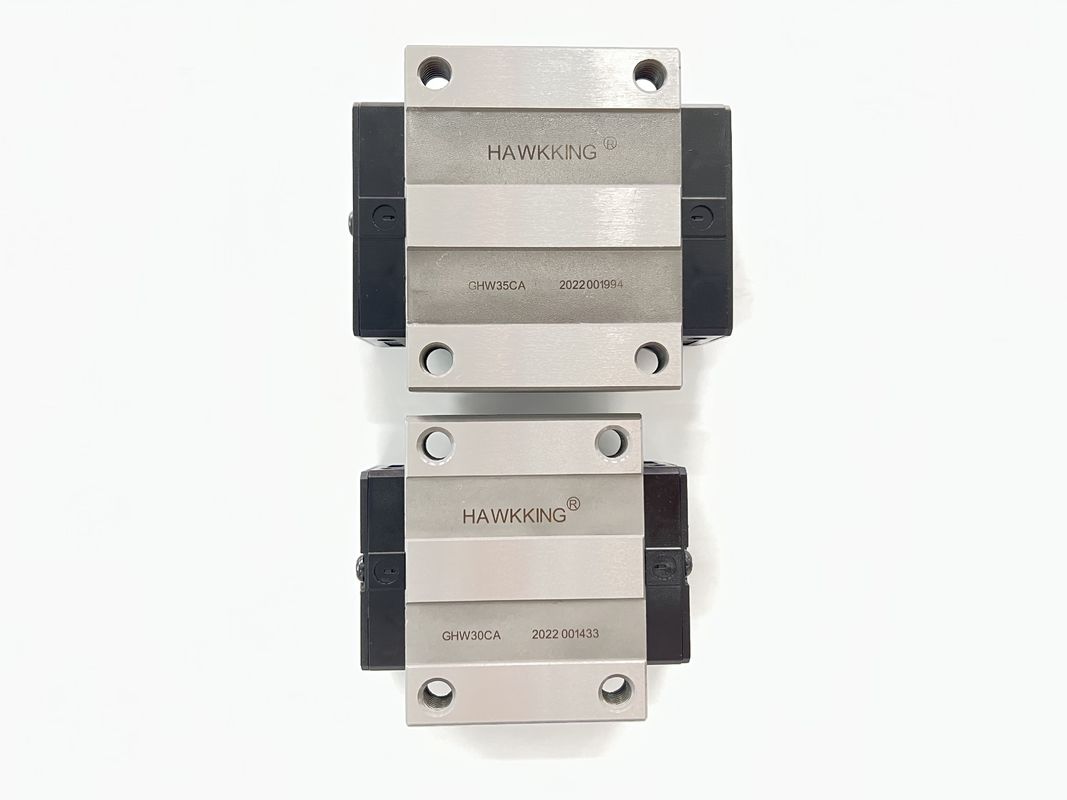

HGW20 thanh dẫn hướng tuyến tính có chiều dài tùy chỉnh và khối cho máy CNC
Các tính năng của là gì?
Khả năng hoán đổi cho nhau
Do điều khiển kích thước chính xác, dung sai kích thước của thanh dẫn hướng tuyến tính dòng HG có thể được giữ trong một phạm vi hợp lý,
có nghĩa là bất kỳ khối nào và bất kỳ đường ray nào trong một loạt cụ thể có thể được sử dụng cùng nhau trong khi vẫn duy trì dung sai kích thước.Và một
bộ phận giữ được thêm vào để ngăn chặn các quả bóng rơi ra ngoài khi các khối được lấy ra khỏi đường ray.
| Người mẫu | Kích thước kết hợp (mm) | Kích thước khối (mm) | Kích thước đường ray trượt (mm) |
Cố định bu lông cho ray trượt |
Tải trọng cố định động cơ bản | Tải trọng cố định cố định cơ bản | Thời điểm tĩnh cho phép | trọng lượng | ||||||||||||||||||||||||||
| Mr kN-m |
Mp |
KN-m của tôi |
khối |
trượt |
||||||||||||||||||||||||||||||
| H | Xin chào | N | W | B | Bi | c | U | L | Kl | G | M (A / B) | T | Ti | h2 | h3 | Wr | Hr | D | h | d | P | E | (mm) | C (kN) | C0 (kN) | |||||||||
| GHW15CA | 24 | 4.3 | 16 | 47 | 38 | 4,5 | 30 | 39.4 | 61.4 | số 8 | 5.3 | M5 / φ4,5 | 6 | 8.9 | 3,95 | 3.7 | 15 | 15 | 7,5 | 5.3 | 4,5 | 60 | 20 | M4xl6 | 11. 38 | 25,31 | 0,17 | 0,15 | 0,15 | 0,17 | 1,45 | |||
| GHW20CA | 30 | 4,6 | 21,5 | 63 | 53 | 5 | 40 | 50,5 | 77,5 | 10,25 | 12 | M6 / φ6 | số 8 | 10 | 6 | 7 | 20 | 17,5 | 9,5 | 8,5 | 6 | 60 | 20 | M5xl6 | 17,75 | 37,84 | 0,38 | 0,27 | 0,27 | 0,40 | 2,21 | |||
| GHW20HA | 65.2 | 92.2 | 17,6 | 21.18 | 48,84 | 0,48 | 0,47 | 0,47 | 0,52 | |||||||||||||||||||||||||
| GHW25CA | 36 | 5,5 | 23,5 | 70 | 57 | 6,5 | 45 | 58 | 84 | 11.8 | 12 | M8/φ77 | số 8 | 14 | 6 | 9 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26,48 | 56.19 | 0,64 | 0,51 | 0,51 | 0,59 | 3,21 | |||
| GHW25HA | 78,6 | 104,6 | 22.1 | 32,75 | 76.00 | 0,87 | 0,88 | 0,88 | 0,80 | |||||||||||||||||||||||||
| GHW30CA | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 70 | 97,4 | 14,25 | 12 | M10/φ9 | 8,5 | 16 | 6,5 | 10.8 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | M8x25 | 38,74 | 83.06 | 1,06 | 0,85 | 0,85 | 1.09 | 4,47 | |||
| GHW30HA | 93 | 120.4 | 25,75 | 47,27 | 110,13 | 1,40 | 1,47 | 1,47 | 1,44 | |||||||||||||||||||||||||
| GHW35CA | 48 | 7,5 | 33 | 100 | 82 | 9 | 62 | 80 | 112.4 | 14,6 | 12 | M10 / φ9 | 10.1 | 18 | 9 | 12,6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | M8x25 | 49,52 | 102,87 | 1,73 | 1,20 | 1,20 | 1.56 | 6.30 | |||
| GHW35HA | 105,8 | 138,2 | 27,5 | 60,21 | 136,31 | 2,29 | 2,08 | 2,08 | 2,06 | |||||||||||||||||||||||||
| GW45CA | 60 | 9.5 | 37,5 | 120 | 100 | 10 | 80 | 97 | 139.4 | 13 | 12,9 | M12 / φ11 | 15.1 | 22 | 8.5 | 20,5 | 45 | 38 | 20 | 17 | 14 | 105 | 22,5 | M12x35 | 77,57 | 155,93 | 3.01 | 2,35 | 2,35 | 2,79 | 10,41 | |||
| GHW45HA | 128,8 | 171,2 | 28,9 | 94,54 | 207,12 | 4,00 | 4.07 | 4.07 | 369 | |||||||||||||||||||||||||
| GHW55CA | 70 | 13 | 43,5 | 140 | 116 | 12 | 95 | 117,7 | 166,7 | 17,35 | 12,9 | M14 / φ14 | 17,5 | 26,5 | 12 | 19 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114,44 | 227,81 | 5,66 | 4.06 | 4.06 | 4,52 | 15.08 | |||
| GHW55HA | 155,8 | 204,8 | 36.4 | 139,35 | 301,26 | 7.49 | 7.01 | 7.01 | 5,96 | |||||||||||||||||||||||||
| GHW65CA | 90 | 15 | 53,5 | 170 | 142 | 14 | 110 | 144,2 | 200,2 | 23.1 | 12,9 | M16 / φ16 | 25 | 37,5 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163,63 | 324,71 | 10.02 | 6,44 | 6,44 | 9.17 | 21,18 | |||
| GHW65HA | 203,6 | 259,6 | 52,8 | 208,36 | 457.15 | 14,15 | 11,12 | 11,12 | 12,89 | |||||||||||||||||||||||||
