| Nguồn gốc | Trung Quốc |
| Hàng hiệu | ZANE |
| Chứng nhận | CE，ISO |
| Số mô hình | GHH-CA / GHH-HA |

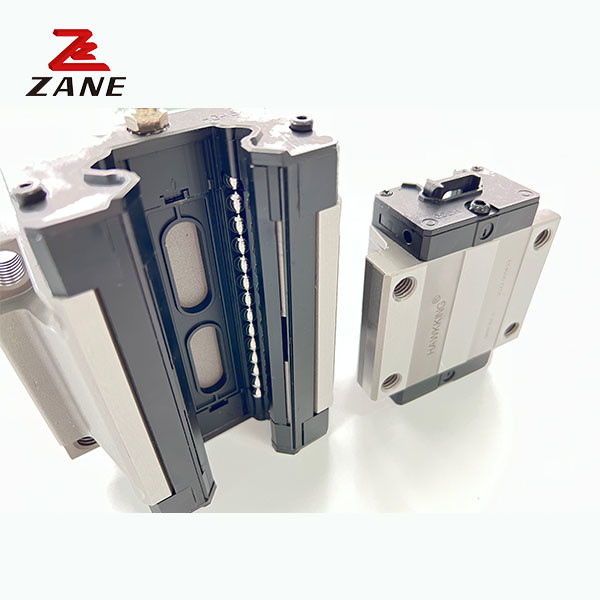

Thay thế Đường dẫn đường sắt xách tay Đường dẫn đường chính xác Đường dẫn đường thẳng
Một khối trên một đường ray duy nhất
Đối với một tập hợp bao gồm một đường ray chỉ dẫn duy nhất và một khối vòng bi, độ cao (1) và chiều rộng (2) của tập hợp quan trọng không chỉ để lắp đặt đường ray vào đáy của nó,nhưng cũng để lắp đặt tải hoặc công cụ bên ngoài vào khối vòng biTrong cấu hình này, các yêu cầu định vị của ứng dụng là yếu tố chính trong việc chọn lớp độ chính xác.Các ứng dụng sử dụng công cụ cứng hoặc cần duy trì độ khoan dung chặt chẽ cho vị trí của tải hữu ích nên sử dụng các khối vòng bi chính xác cao hơn và đường ray hướng dẫn.
| Mô hình | Kích thước kết hợp (mm) | Kích thước khối ((mm) | Kích thước đường sắt trượt ((mm) |
Chốt cố định cho đường ray trượt kích thước |
Trọng lượng cơ bản động cố định | Trọng lượng cố định cơ bản | Khoảnh khắc tĩnh cho phép | trọng lượng | ||||||||||||||||||||||
|
Ông kN^n |
MP kNf |
KNF của tôi. |
khối kg |
slide kg/n |
||||||||||||||||||||||||||
| H | HTôi... | N | W | B | BTôi... | C | Li | L | KTôi... | G | Mxl | T | h2 | h3 | WR | HR | D | h | d | P | E | (mm) | C (((kN) | Co ((kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
Mẹo để đặt hàng hướng dẫn tuyến tính và khối hướng dẫn tuyến tính:
(1) Nói cho chúng tôi chiều rộng của hướng dẫn tuyến tính: ví dụ 9mm
(2) Mã kích thước của các khối hướng dẫn tuyến tính là gì?
(3) Bao nhiêu chiều dài hướng dẫn tuyến tính bạn cần, và bao nhiêu khối hướng dẫn trong một hướng dẫn tuyến tính, xin vui lòng? ví dụ: MNG91R80MM; 1 bộ khối trên hướng dẫn tuyến tính 80mm
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA
Ưu điểm của chúng tôi cho dòng HG dẫn đường tuyến tính:
1. Hệ thống đơn vị trượt hoàn chỉnh với độ chính xác cao và có thể được di chuyển mà không bị lệch.
2. sử dụng thời gian dài.
3Giao hàng nhanh chóng và dịch vụ tốt.
4.Cổ đôngvà bán buôn hàng loạt thấp.
5. ISO9001:2008
6. Khả năng cạnh tranhGiá cả, chất lượng tốt, giao hàng nhanh.
7.Trả lời nhanh chóngemail hoặc giải quyết các câu hỏi nhanh chóng.
8Hợp tác và phục vụ trung thực.
