| Nguồn gốc | Trung Quốc |
| Hàng hiệu | ZANE |
| Chứng nhận | CE，ISO |
| Số mô hình | GHH-CA / GHH-HA |

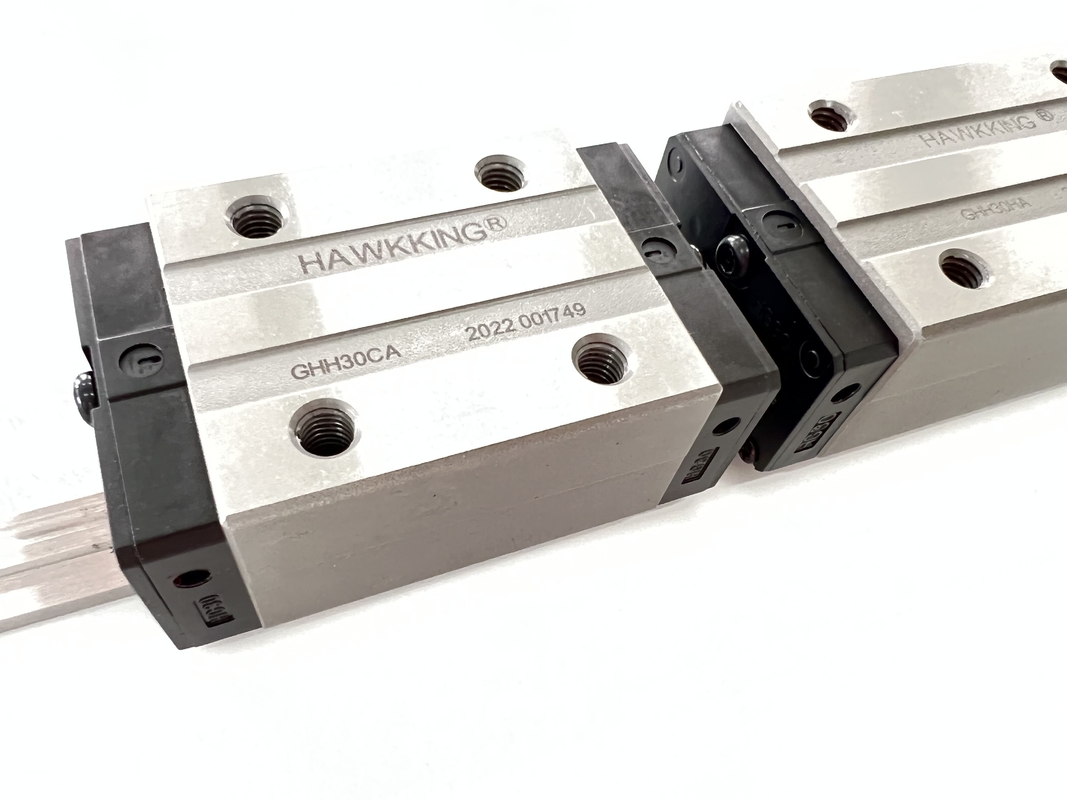

Độ chính xác cao Hướng dẫn tuyến tính có độ dài tùy chỉnh HGH15 HGH20 HGH25 HGH30
Hướng dẫn tuyến tính được sử dụng ở đâu?
Hướng dẫn tuyến tính được sử dụng trong một loạt các ứng dụng công nghiệp và sản xuất.Bạn sẽ thường thấy các đường dẫn tuyến tính ở mọi kích thước và kiểu dáng được sử dụng trong máy CNC và máy in 3D, bao gồm cả máy in gia đình nhỏ hơn và máy in công nghiệp lớn hơn.Trong các ứng dụng này, các đường trượt tuyến tính thường được sử dụng để định vị dụng cụ hoặc tấm đế bên trong máy.Trong khi việc truyền động được thực hiện bởi một thành phần khác, thanh dẫn hướng tuyến tính mang trọng lượng của dụng cụ hoặc tấm đế và bảo vệ thành phần kích hoạt khỏi tải không đúng.Hướng dẫn tuyến tính cũng được sử dụng trong các ứng dụng và thiết kế rô bốt như với rô bốt Gantry (còn gọi là Đề-các) và với các hệ thống vận chuyển trên cao.Có rất nhiều ứng dụng trong đó thanh dẫn tuyến tính được sử dụng để hỗ trợ tải nặng và đảm bảo chuyển động tuyến tính trơn tru.
| Người mẫu | Kích thước kết hợp (mm) | Kích thước khối (mm) | Kích thước đường ray trượt (mm) |
Cố định bu lông cho ray trượt kích thước |
Tải trọng cố định động cơ bản | Tải trọng cố định cố định cơ bản | Thời điểm tĩnh cho phép | trọng lượng | ||||||||||||||||||||||
|
Ông kN ^ n |
MP kNf |
KNF của tôi |
khối Kilôgam |
trượt kg / n |
||||||||||||||||||||||||||
| H | HTôi | N | W | B | BTôi | C | Li | L | KTôi | G | Mxl | T | h2 | h3 | WR | HR | D | h | d | P | E | (mm) | C (kN) | Co (kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7,5 | 5.3 | 4,5 | 60 | 20 | M4xl6 | 11,38 | 25,31 | 0,17 | 0,15 | 0,15 | 0,18 | 1,45 |
| GHH20CA | 30 | 4,6 | 12 | 44 | 32 | 6 | 36 | 50,5 | 77,5 | 12,25 | 12 | M5x6 | số 8 | 6 | 7 | 20 | 17,5 | 9,5 | 8,5 | 6 | 60 | 20 | M5xl6 | 17,75 | 37,84 | 0,38 | 0,27 | 0,27 | 0,30 | 2,21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48,84 | 0,48 | 0,47 | 0,47 | 0,39 | ||||||||||||||||||||
| GHH25CA | 40 | 5,5 | 48 | 35 | 6,5 | 35 | 58 | 84 | 16,8 | 12 | M6x8 | số 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26,48 | 56.19 | 0,64 | 0,51 | 0,51 | 0. 51 | 3,21 | ||
| GHH25HA | 12,5 | 50 | 78,6 | 104,6 | 19.6 | 32. 75 | 76.00 | 0,87 | 0,88 | 0,88 | 0,69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97,4 | 20,25 | 12 | m8xl0 | 8,5 | 9,5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38,74 | 83.06 | 1,06 | 0,85 | 0,85 | 0,88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120,4 | 21,75 | 13,8 | M8x2ij | 47,27 | 110,13 | 1,40 | 1,47 | 1,47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20,6 | 12 | 16 | 19,6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49,52 | 102,87 | 1,73 | 1,20 | 1. 20 | 1,45 | 6. 30 | ||||
| GHH35HA | 1,5 | 72 | 105,8 | 138,2 | 22,5 | M8xl2 | 60,21 | 136,31 | 2,29 | 2,08 | 2,08 | 1,92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77,57 | 155,93 | 3.01 | 2,35 | 2,35 | 2,73 | 10,41 | |||||
| GHH45HA | 20,5 | 80 | 128,8 | 171,2 | 28,9 | L8. | 30,5 | 22,5 | 94,54 | 207,12 | 4,00 | 4.07 | 4.07 | 3,61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117,7 | 166,7 | 27,35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114,44 | 227. 81 | 5,66 | 4.06 | 4.06 | 4,17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155,8 | 204,8 | 36.4 | 12,9 | 139,35 | 301,26 | 7.49 | 7.01 | 7.01 | 5,49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144,2 | 200,2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163,63 | 324,71 | 10.02 | 6,44 | 6,44 | 7.00 | 21,18 | |||
| GHH65HA | 31,5 | 120 | 203,6 | 259,6 | 47,8 | 12,9 | M16x20 | 208,36 | 457.15 | 14,15 | 11,12 | 11,12 | 9,82 | |||||||||||||||||
Mẹo để đặt hàng khối dẫn hướng tuyến tính và khối dẫn hướng tuyến tính:
(1) Cho chúng tôi biết chiều rộng của thanh dẫn hướng tuyến tính: ví dụ: 9mm
(2) Mã kích thước của khối dẫn hướng tuyến tính là gì?Ví dụ: MGN9C, HGH15CA và v.v.
(3) Chiều dài thanh dẫn tuyến tính bạn cần là bao nhiêu và có bao nhiêu khối dẫn hướng trong một thanh dẫn hướng tuyến tính, xin vui lòng?Ví dụ: MNG91R80MM;1 khối trên thanh dẫn hướng tuyến tính 80mm
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
Ưu điểm của chúng tôi đối với dòng HG hướng dẫn tuyến tính:
1. Hệ thống đơn vị trượt hoàn chỉnh với độ chính xác cao và có thể được di chuyển mà không bị lệch.
2. sử dụng cuộc sống lâu dài.
3. giao hàng nhanh chóng và dịch vụ tốt.
4.Cổ phiếu lớnvà bán buôn hàng loạt thấp.
5. ISO9001: 2008
6. Cạnh tranhgiá cả, chất lượng tốt, giao hàng nhanh chóng.
7.Phản hồi nhanh vớie-mail hoặc giải quyết các câu hỏi một cách nhanh chóng.
8. Hợp tác và dịch vụ trung thực.
