| Nguồn gốc | Trung Quốc |
| Hàng hiệu | ZANE |
| Chứng nhận | CE，ISO |

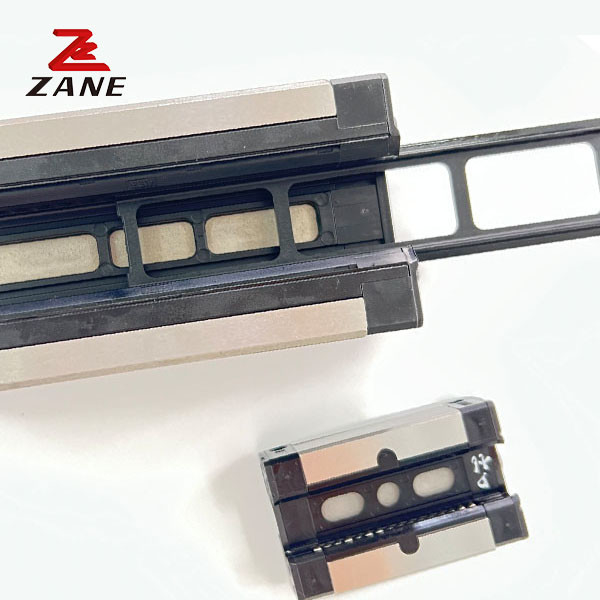

Chi tiết Mini đường ray hướng dẫn slide xe đẩy khối cho máy phân phối
Độ chính xác định vị cao
Khi sử dụng hướng dẫn tuyến tính như hướng dẫn tuyến tính, vì phương pháp ma sát của hướng dẫn tuyến tính là ma sát cuộn, không chỉ hệ số ma sát được giảm xuống 1/50 của hướng dẫn trượt,nhưng khoảng cách giữa ma sát động và ma sát tĩnh cũng nhỏDo đó, khi giường đang chạy, sẽ không có trượt, và độ chính xác vị trí của cùng một mức độ có thể đạt được.
Khoảng cách của mỗi lỗ là 25mm, số lỗ cho các đường ray dài khác nhau:
200mm (8 lỗ), 250mm (10 lỗ), 300mm (12 lỗ), 350mm (14 lỗ)
400mm (16 lỗ), 450mm (18 lỗ), 500mm (20 lỗ), 550mm (22 lỗ)
2-7-2 GMW-CA/GMW-HA
| Mô hình | Kích thước kết hợp (mm) | Kích thước khối ((mm) | Kích thước đường sắt trượt ((mm) | Trọng lượng động số | Trọng lượng tĩnh định số |
Khoảnh khắc tĩnh cho phép Kgf*M
(kgf • m) |
Kích thước cuộn trục trục trượt (mm) |
||||||||||||||||
| H | Chào. | N | W | B | Đ | C | Tôi sẽ | L | MxL | Wr | HR | D | h | d | P | E | C ((kgf) | C ((kgf) | Ông | MP | Ôi! | ||
| GMW3CA | 4.5 | 1 | 3 | 12 | - | - | 4.5 | 9.8 | 15 | M2xl.6 | 6 | 2.8 | 4 | 1.5 | 2.4 | 15 | 10 | 29 | 54 | 0.16 | 0.09 | 0. 09 | M2x4 |
| GMW3HA | 8 | 14.6 | 20 | 38 | 91 | 0. 26 | 0.19 | 0. 19 | |||||||||||||||
| GMW5CA | 6.5 | 1.5 | 3.5 | 17 | 13 | 2 | - | 13.6 | 20.5 | M2.5x1.5 | 10 | 4 | 4.8 | 1.6 | 2.9 | 20 | 10 | 48 | 92 | 0.47 | 0. 22 | 0. 22 | M2. 5x7 |
| GMW5HA | - | 17.6 | 24.5 | 63 | 134 | 0.7 | 0.42 | 0.42 | |||||||||||||||
| GMW7CA | 9 | 2 | 5.5 | 25 | 19 | 3 | 10 | 22 | 31.5 | M3x3 | 14 | 5.5 | 6 | 3.2 | 3.5 | 30 | 15 | 140 | 210 | 1.6 | 0. 73 | 0. 73 | M3x8 |
| GMW7HA | 19 | 32.5 | 42 | 180 | 320 | 2. 39 | L 58 | 1.58 | |||||||||||||||
| GMW9CA | 12 | 3 | 6 | 30 | 21 | 4.5 | 12 | 28.6 | 38.5 | M3x3 | 18 | 7 | 6.5 | 45 | 3.5 | 30 | 15 | 280 | 420 | 4.09 | 1.93 | 1.93 | M3x8 |
| GMW9HA | 23 | 3.5 | 24 | 40.4 | 50.5 | 350 | 600 | 5. 56 | 3.47 | 3.47 | |||||||||||||
| GMW12CA | 14 | 3 | 8 | 40 | 28 | 6 | 15 | 31 | 44 | M3x3.5 | 24 | 8 | 8 | 45 | 4.5 | 40 | 20 | 400 | 570 | 7.17 | 2.83 | 2.83 | M4xl0 |
| GMW12HA | 28 | 46.3 | 59 | 520 | 840 | 10. 47 | 5. 85 | 5. 85 | |||||||||||||||
| GMW15CA | 16 | 4 | 9 | 60 | 45 | 7.5 | 20 | 39.4 | 55 | M4x4.5 | 42 | 10 | 8 | 4.5 | 4.5 | 40 | 20 | 690 | 940 | 20.3 | 5. 78 | 5. 78 | M4xl2 |
| GMW15HA | 35 | 58.7 | 74.5 | 910 | 1410 | 30.48 | 12.5 | 12.5 | |||||||||||||||
ps:1 kgf= 9,81 N
