| Nguồn gốc | Trung Quốc |
| Hàng hiệu | ZANE |
| Chứng nhận | CE，ISO |
| Số mô hình | GHH-CA / GHH-HA |

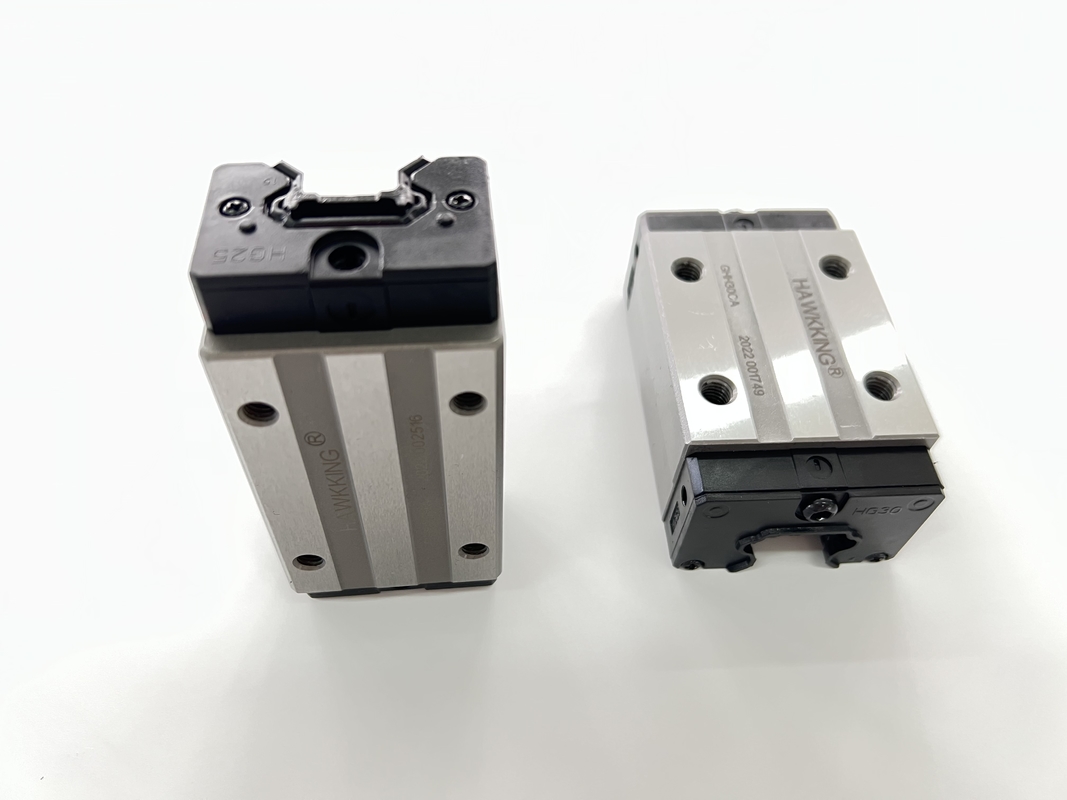

đường ray tuyến tính khối dẫn hướng tuyến tính Trượt tuyến tính HGH30 Chiều dài tùy chỉnh Hiệu suất vận hành cao
Các loại hướng dẫn tuyến tính
Hai loại dẫn hướng tuyến tính được sử dụng chủ yếu trong ngành công nghiệp điều khiển chuyển động ngày nay là ổ trục chuyển động thẳng tiếp xúc trượt và ổ trục hướng dẫn chuyển động thẳng phần tử lăn.Sự khác biệt chính giữa hai loại là cách thức mà chuyển động của khối tuyến tính tiến hành dọc theo đường ray tuyến tính.
| Người mẫu | Kích thước kết hợp (mm) | Kích thước khối (mm) | Kích thước đường ray trượt (mm) |
Cố định bu lông cho ray trượt kích thước |
Tải trọng cố định động cơ bản | Tải trọng cố định cố định cơ bản | Thời điểm tĩnh cho phép | trọng lượng | ||||||||||||||||||||||
|
Ông kN ^ n |
MP kNf |
KNF của tôi |
khối Kilôgam |
trượt kg / n |
||||||||||||||||||||||||||
| H | HTôi | N | W | B | BTôi | C | Li | L | KTôi | G | Mxl | T | h2 | h3 | WR | HR | D | h | d | P | E | (mm) | C (kN) | Co (kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7,5 | 5.3 | 4,5 | 60 | 20 | M4xl6 | 11,38 | 25,31 | 0,17 | 0,15 | 0,15 | 0,18 | 1,45 |
| GHH20CA | 30 | 4,6 | 12 | 44 | 32 | 6 | 36 | 50,5 | 77,5 | 12,25 | 12 | M5x6 | số 8 | 6 | 7 | 20 | 17,5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17,75 | 37,84 | 0,38 | 0,27 | 0,27 | 0,30 | 2,21 |
| GHH20HA | 50 | 65,2 | 92,2 | 12,6 | 21,18 | 48,84 | 0,48 | 0,47 | 0,47 | 0,39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6,5 | 35 | 58 | 84 | 16,8 | 12 | M6x8 | số 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56,19 | 0,64 | 0,51 | 0,51 | 0. 51 | 3,21 | ||
| GHH25HA | 12,5 | 50 | 78,6 | 104,6 | 19,6 | 32. 75 | 76,00 | 0,87 | 0,88 | 0,88 | 0,69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20,25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38,74 | 83.06 | 1,06 | 0,85 | 0,85 | 0,88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21,75 | 13,8 | M8x2ij | 47,27 | 110.13 | 1,40 | 1,47 | 1,47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112,4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49,52 | 102.87 | 1,73 | 1,20 | 1. 20 | 1,45 | 6. 30 | ||||
| GHH35HA | 1,5 | 72 | 105,8 | 138.2 | 22,5 | M8xl2 | 60.21 | 136.31 | 2,29 | 2.08 | 2.08 | 1,92 | ||||||||||||||||||
| GHH45CA | 70 | 9,5 | 86 | 60 | 13 | 60 | 97 | 139,4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155,93 | 3.01 | 2,35 | 2,35 | 2,73 | 10.41 | |||||
| GHH45HA | 20,5 | 80 | 128,8 | 171.2 | 28,9 | L8. | 30,5 | 22,5 | 94,54 | 207.12 | 4,00 | 4.07 | 4.07 | 3,61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117,7 | 166.7 | 27,35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114,44 | 227. 81 | 5,66 | 4.06 | 4.06 | 4,17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155,8 | 204,8 | 36.4 | 12,9 | 139,35 | 301,26 | 7.49 | 7.01 | 7.01 | 5,49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144,2 | 200,2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163,63 | 324,71 | 10.02 | 6,44 | 6,44 | 7.00 | 21,18 | |||
| GHH65HA | 31,5 | 120 | 203,6 | 259,6 | 47,8 | 12,9 | M16x20 | 208,36 | 457.15 | 14,15 | 11,12 | 11,12 | 9,82 | |||||||||||||||||
Mẹo để đặt hàng khối dẫn hướng tuyến tính và khối dẫn hướng tuyến tính:
(1) Cho chúng tôi biết chiều rộng của thanh dẫn hướng tuyến tính: ví dụ: 9mm
(2) Mã kích thước của khối dẫn hướng tuyến tính là gì?Ví dụ: MGN9C, HGH15CA và v.v.
(3) Chiều dài thanh dẫn tuyến tính bạn cần là bao nhiêu và có bao nhiêu khối dẫn hướng trong một thanh dẫn hướng tuyến tính, xin vui lòng?Ví dụ: MNG91R80MM;1 khối trên thanh dẫn hướng tuyến tính 80mm
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
Ưu điểm của chúng tôi đối với dòng HG hướng dẫn tuyến tính:
1. Hệ thống đơn vị trượt hoàn chỉnh với độ chính xác cao và có thể được di chuyển mà không bị lệch.
2. sử dụng cuộc sống lâu dài.
3. giao hàng nhanh chóng và dịch vụ tốt.
4.Cổ phiếu lớnvà bán buôn hàng loạt thấp.
5. ISO9001: 2008
6. Cạnh tranhgiá cả, chất lượng tốt, giao hàng nhanh chóng.
7.Phản hồi nhanh vớie-mail hoặc giải quyết các câu hỏi một cách nhanh chóng.
8. Hợp tác và dịch vụ trung thực.
