| Nguồn gốc | Trung Quốc |
| Hàng hiệu | ZANE |
| Chứng nhận | CE，ISO |
| Số mô hình | GHH-CA / GHH-HA |

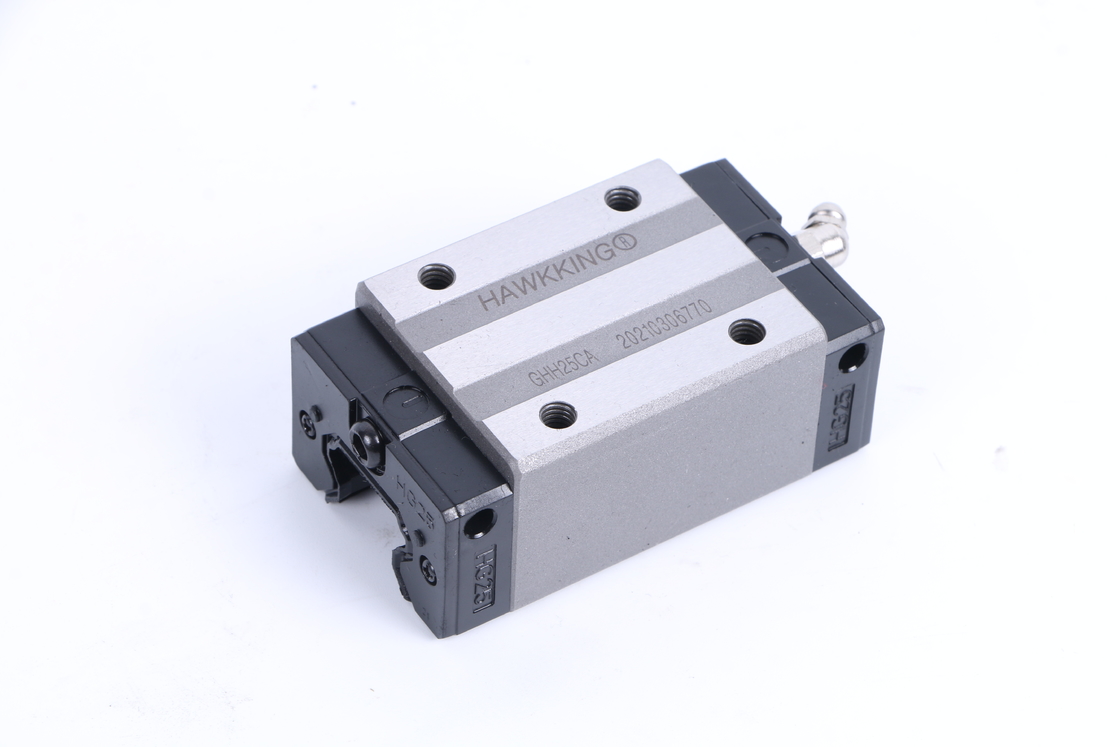

thép không gỉ Chiều dài tùy chỉnh Hướng dẫn tuyến tính Khối đường ray tuyến tính HGH35
1. Thiết kế mở rộng chiều rộng làm tăng khả năng chịu tải thời điểm.
2. Thiết kế tiếp xúc vòm kiểu Gothic có đặc tính độ cứng cao theo mọi hướng.
3. Các quả bóng thép sẽ được giữ bằng bộ giữ nhỏ để tránh các quả bóng rơi ra ngoài ngay cả khi khối được tháo ra khỏi hệ thống lắp đặt đường ray.
4. Tất cả các thành phần kim loại được làm bằng thép không gỉ nhằm mục đích chống ăn mòn
| Người mẫu | Kích thước kết hợp (mm) | Kích thước khối (mm) | Kích thước đường ray trượt (mm) |
Bu lông cố định ray trượt kích thước |
Tải trọng cố định động cơ bản | Tải cố định cố định cơ bản | Thời điểm tĩnh cho phép | trọng lượng | ||||||||||||||||||||||
|
Ông kN^n |
MP kNf |
kNF của tôi |
khối Kilôgam |
trượt kg/n |
||||||||||||||||||||||||||
| h | hTôi | N | W | b | bTôi | C | Lý | l | KTôi | g | mxl | t | h2 | h3 | Wr | hr | Đ. | h | đ | P | e | (mm) | C(kN) | Co(kN) | ||||||
| GHH15CA | 28 | 4.3 | 9,5 | 34 | 26 | 4 | 26 | 39,4 | 61,4 | 10 | 5.3 | M4x5 | 6 | 7,95 | 7,7 | 15 | 15 | 7,5 | 5.3 | 4,5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0,17 | 0,15 | 0,15 | 0,18 | 1,45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50,5 | 77,5 | 12.25 | 12 | M5x6 | số 8 | 6 | 7 | 20 | 17,5 | 9,5 | 8,5 | 6 | 60 | 20 | M5xl6 | 17,75 | 37,84 | 0,38 | 0,27 | 0,27 | 0,30 | 2,21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48,84 | 0,48 | 0,47 | 0,47 | 0,39 | ||||||||||||||||||||
| GHH25CA | 40 | 5,5 | 48 | 35 | 6,5 | 35 | 58 | 84 | 16,8 | 12 | M6x8 | số 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26,48 | 56.19 | 0,64 | 0,51 | 0,51 | 0. 51 | 3,21 | ||
| GHH25HA | 12,5 | 50 | 78,6 | 104,6 | 19.6 | 32. 75 | 76.00 | 0,87 | 0,88 | 0,88 | 0,69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97,4 | 20,25 | 12 | m8xl0 | 8,5 | 9,5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38,74 | 83.06 | 1,06 | 0,85 | 0,85 | 0,88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120,4 | 21,75 | 13,8 | M8x2ij | 47,27 | 110.13 | 1,40 | 1,47 | 1,47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112,4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49,52 | 102.87 | 1,73 | 1,20 | 1. 20 | 1,45 | 6. 30 | ||||
| GHH35HA | 1,5 | 72 | 105,8 | 138.2 | 22,5 | M8xl2 | 60.21 | 136.31 | 2,29 | 2.08 | 2.08 | 1,92 | ||||||||||||||||||
| GHH45CA | 70 | 9,5 | 86 | 60 | 13 | 60 | 97 | 139,4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155,93 | 3.01 | 2,35 | 2,35 | 2,73 | 10.41 | |||||
| GHH45HA | 20,5 | 80 | 128,8 | 171.2 | 28,9 | L8. | 30,5 | 22,5 | 94,54 | 207.12 | 4,00 | 4.07 | 4.07 | 3,61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117,7 | 166.7 | 27,35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114,44 | 227. 81 | 5,66 | 4.06 | 4.06 | 4,17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155,8 | 204,8 | 36.4 | 12,9 | 139,35 | 301,26 | 7.49 | 7.01 | 7.01 | 5,49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144,2 | 200,2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163,63 | 324,71 | 10.02 | 6,44 | 6,44 | 7.00 | 21,18 | |||
| GHH65HA | 31,5 | 120 | 203,6 | 259,6 | 47,8 | 12,9 | M16x20 | 208,36 | 457.15 | 14,15 | 11,12 | 11,12 | 9,82 | |||||||||||||||||
Mẹo để đặt hàng khối dẫn hướng tuyến tính và khối dẫn hướng tuyến tính:
(1) Cho chúng tôi biết chiều rộng của thanh dẫn hướng tuyến tính: ví dụ: 9mm
(2) Mã kích thước của khối dẫn hướng tuyến tính là gì?Ví dụ: MGN9C, HGH15CA và v.v.
(3) Chiều dài thanh dẫn tuyến tính bạn cần là bao nhiêu và có bao nhiêu khối dẫn hướng trong một thanh dẫn hướng tuyến tính, xin vui lòng?Ví dụ: MNG91R80MM;1 khối trên thanh dẫn hướng tuyến tính 80mm
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
Ưu điểm của chúng tôi đối với dòng HG hướng dẫn tuyến tính:
1. Hệ thống đơn vị trượt hoàn chỉnh với độ chính xác cao và có thể được di chuyển mà không bị lệch.
2. sử dụng cuộc sống lâu dài.
3. giao hàng nhanh chóng và dịch vụ tốt.
4.Cổ phiếu lớnvà bán buôn hàng loạt thấp.
5. ISO9001: 2008
6. Cạnh tranhgiá cả, chất lượng tốt, giao hàng nhanh chóng.
7.Phản hồi nhanh vớie-mail hoặc giải quyết các câu hỏi một cách nhanh chóng.
8. Hợp tác và phục vụ trung thực.
