| Nguồn gốc | Trung Quốc |
| Hàng hiệu | ZANE |
| Chứng nhận | CE，ISO |
| Số mô hình | GHH-CA / GHH-HA |

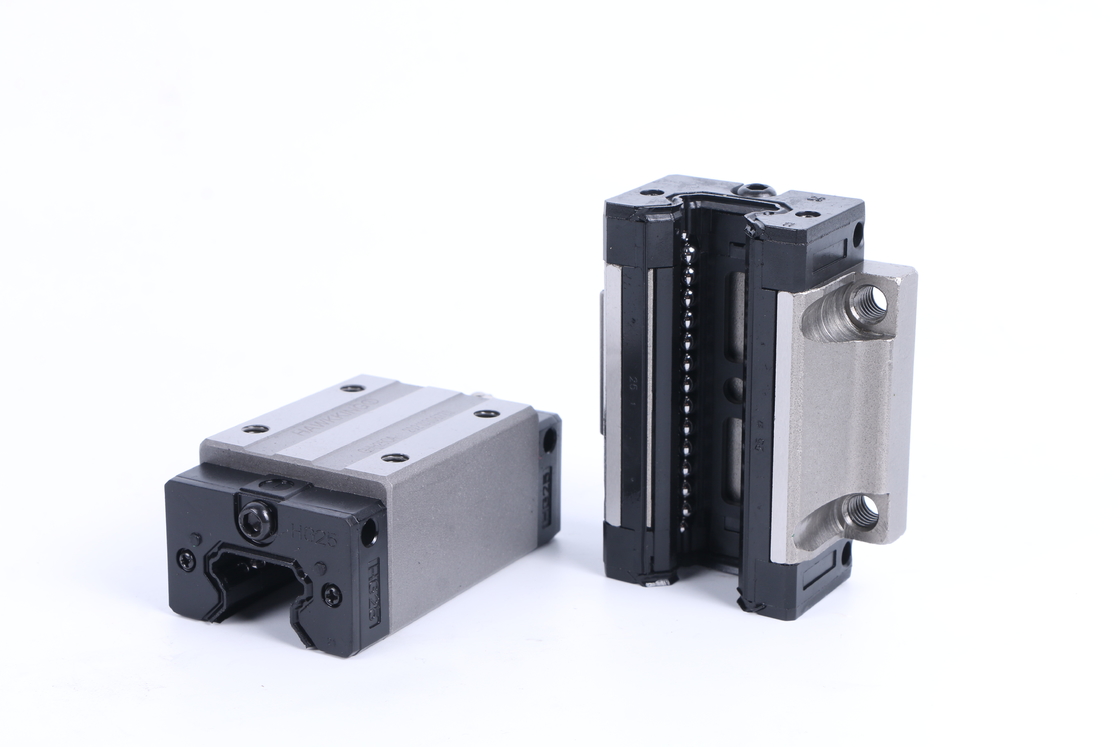

Hướng dẫn tuyến tính với thanh trượt ổ trục HGH15 HGH20 HGH25 HGH30 Chiều dài tùy chỉnh
Hướng dẫn tuyến tính là gì?
Thanh dẫn tuyến tính là một hệ thống khối và đường ray giúp hỗ trợ chuyển động của một ứng dụng.
Hướng dẫn tuyến tính hoạt động như thế nào?
Có hai phần trong Hệ thống dẫn hướng tuyến tính: Khối tuyến tính và Đường ray tuyến tính.Các khối dẫn hướng tuyến tính di chuyển dọc theo chiều dài của thanh ray tuyến tính dọc theo mặt phẳng mà nó được định vị.
Còn được gọi là "ổ trục và đường ray tuyến tính" hoặc "đường dẫn hướng tuyến tính", hệ thống dẫn hướng tuyến tính hỗ trợ và dẫn hướng tải hoặc công cụ được gắn bằng cách sử dụng chuyển động tuyến tính trơn tru, chính xác.
| Người mẫu | Kích thước kết hợp (mm) | Kích thước khối (mm) | Kích thước đường ray trượt (mm) |
Bu lông cố định ray trượt kích thước |
Tải trọng cố định động cơ bản | Tải cố định cố định cơ bản | Thời điểm tĩnh cho phép | trọng lượng | ||||||||||||||||||||||
|
Ông kN^n |
MP kNf |
kNF của tôi |
khối Kilôgam |
trượt kg/n |
||||||||||||||||||||||||||
| h | hTôi | N | W | b | bTôi | C | Lý | l | KTôi | g | mxl | t | h2 | h3 | Wr | hr | Đ. | h | đ | P | e | (mm) | C(kN) | Co(kN) | ||||||
| GHH15CA | 28 | 4.3 | 9,5 | 34 | 26 | 4 | 26 | 39,4 | 61,4 | 10 | 5.3 | M4x5 | 6 | 7,95 | 7,7 | 15 | 15 | 7,5 | 5.3 | 4,5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0,17 | 0,15 | 0,15 | 0,18 | 1,45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50,5 | 77,5 | 12.25 | 12 | M5x6 | số 8 | 6 | 7 | 20 | 17,5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17,75 | 37,84 | 0,38 | 0,27 | 0,27 | 0,30 | 2,21 |
| GHH20HA | 50 | 65,2 | 92,2 | 12,6 | 21,18 | 48,84 | 0,48 | 0,47 | 0,47 | 0,39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6,5 | 35 | 58 | 84 | 16,8 | 12 | M6x8 | số 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56,19 | 0,64 | 0,51 | 0,51 | 0. 51 | 3,21 | ||
| GHH25HA | 12,5 | 50 | 78,6 | 104,6 | 19,6 | 32. 75 | 76,00 | 0,87 | 0,88 | 0,88 | 0,69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20,25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38,74 | 83.06 | 1,06 | 0,85 | 0,85 | 0,88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21,75 | 13,8 | M8x2ij | 47,27 | 110,13 | 1,40 | 1,47 | 1,47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20,6 | 12 | 16 | 19,6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49,52 | 102,87 | 1,73 | 1,20 | 1. 20 | 1,45 | 6. 30 | ||||
| GHH35HA | 1,5 | 72 | 105,8 | 138,2 | 22,5 | M8xl2 | 60,21 | 136,31 | 2,29 | 2,08 | 2,08 | 1,92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77,57 | 155,93 | 3.01 | 2,35 | 2,35 | 2,73 | 10,41 | |||||
| GHH45HA | 20,5 | 80 | 128,8 | 171,2 | 28,9 | L8. | 30,5 | 22,5 | 94,54 | 207,12 | 4,00 | 4.07 | 4.07 | 3,61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117,7 | 166,7 | 27,35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114,44 | 227. 81 | 5,66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12.5 | 95 | 155,8 | 204.8 | 36,4 | 12.9 | 139,35 | 301.26 | 7,49 | 7.01 | 7.01 | 5,49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324,71 | 10.02 | 6,44 | 6,44 | 7,00 | 21.18 | |||
| GHH65HA | 31,5 | 120 | 203.6 | 259.6 | 47,8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9,82 | |||||||||||||||||
Mẹo đặt hàng dẫn hướng tuyến tính và khối dẫn hướng tuyến tính:
(1) Cho chúng tôi biết chiều rộng của hướng dẫn tuyến tính: ví dụ: 9mm
(2) Mã kích thước của các khối dẫn hướng tuyến tính là gì?Ví dụ: MGN9C, HGH15CA, v.v.
(3) Chiều dài thanh dẫn tuyến tính bạn cần là bao nhiêu và có bao nhiêu khối dẫn hướng trong một thanh dẫn tuyến tính?Vd: MNG91R80MM;1 miếng chặn trên dẫn hướng tuyến tính 80mm
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
Lợi thế của chúng tôi đối với dòng HG hướng dẫn tuyến tính:
1. Hệ thống đơn vị trượt hoàn chỉnh với độ chính xác cao và có thể di chuyển mà không bị lệch.
2. Sử dụng lâu dài.
3. Giao hàng nhanh chóng và dịch vụ tốt.
4.Cổ phiếu lớnvà bán buôn lô thấp.
5. ISO9001:2008
6. Cạnh tranhgiá cả, chất lượng tốt, giao hàng nhanh chóng.
7.Phản ứng nhanh vớie-mail hoặc giải quyết các câu hỏi một cách nhanh chóng.
8. Hợp tác và dịch vụ trung thực.
