| Nguồn gốc | Trung Quốc |
| Hàng hiệu | ZANE |
| Chứng nhận | CE，ISO |
| Số mô hình | ZANE-GEW |

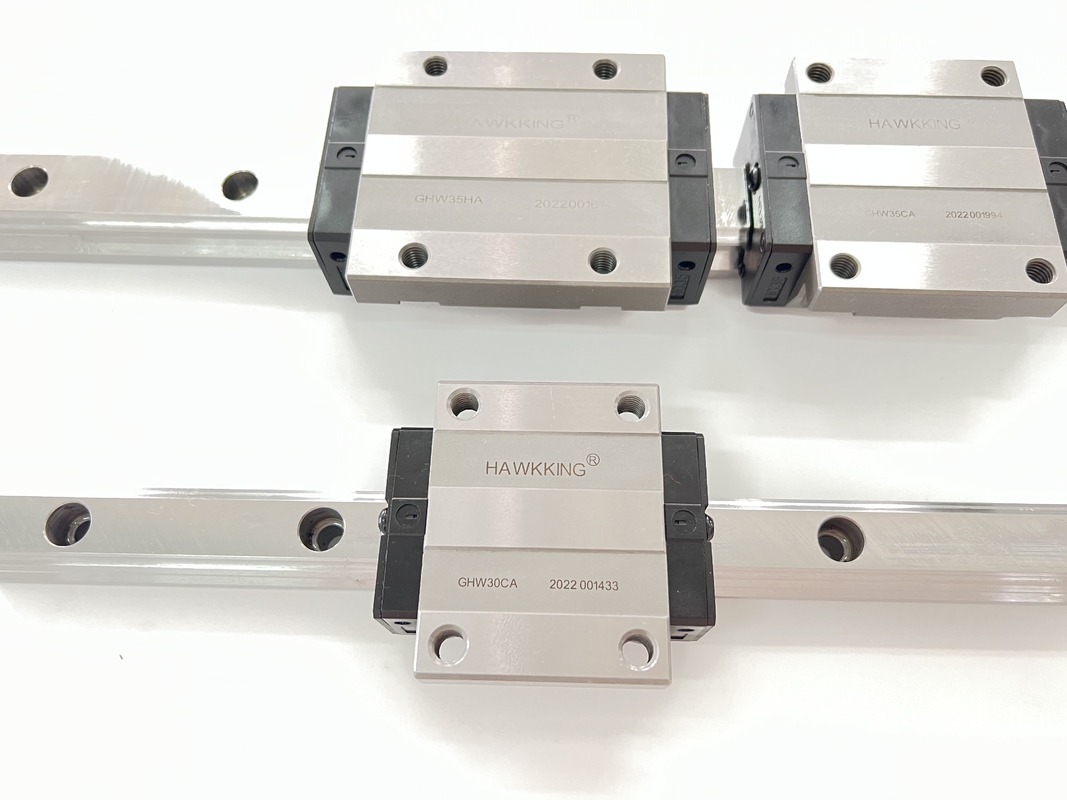

Thay thế Hướng dẫn tuyến tính SHAC Đài Loan GEW / 15/20/25/30 / CA / SA
Các tính năng của đường ray dẫn hướng tuyến tính
1. độ chính xác vị trí cao;
2. tuổi thọ cao với độ chính xác chuyển động cao;
3. chuyển động tốc độ cao có thể với một lực lái xe thấp;
4. công suất tải bình đẳng ở tất cả các hướng;
5. dễ dàng cài đặt;
6. bôi trơn dễ dàng;
7. khả năng trao đổi
Đăng kí:
Thiết bị điện tử, máy thử độ bền kéo và thiết bị đo tọa độ ba chiều kỹ thuật số,
Thiết bị chính xác và máy công cụ nhiều trục, máy ép, máy mài công cụ, máy cắt khí tự động,
Máy in, máy phân loại thẻ, máy đóng gói thực phẩm và các thành phần trượt của máy móc công nghiệp khác
| Người mẫu | Kích thước kết hợp (mm) | Kích thước khối (mm) | Kích thước đường ray trượt (mm) |
Cố định bu lông cho ray trượt kích thước |
Tải trọng cố định động cơ bản | Tải trọng cố định cố định cơ bản | Thời điểm tĩnh cho phép | trọng lượng | ||||||||||||||||||||||||
| Mr kN-m |
Mp kN-m |
KN-m của tôi |
khối Kilôgam |
trượt Kg / m |
||||||||||||||||||||||||||||
| H | Xin chào | N | W | B | Bi | C | L1 | L | Ki | K2 | G | M | T | Ti | h2 | h3 | Wr | Hr | D | h | d | P | E | (nnn) | C (kN) | Co (kN) | ||||||
| GEW15SA | 24 | 4,5 | 18,5 | 52 | 41 | 5.5 | - | 23.1 | 40.1 | 14,8 | 3.5 | 5,7 | M5 / φ4,5 | 5 | 7 | 5.5 | 6 | 15 | 12,5 | 6 | 4,5 | 3.5 | 60 | 20 | M3xl6 | 5,35 | 9,40 | 0,08 | 0,04 | 0,04 | 0,12 | 1,25 |
| GEW15CA | 26 | 39,8 | 56,8 | 10,15 | 7.83 | 16,19 | 0,13 | 0,10 | 0,10 | 0,21 | ||||||||||||||||||||||
| GEW20SA | 28 | 6 | 19,5 | 59 | 49 | 5 | - | 29 | 50 | 18,75 | 415 | 12 | M6 / φ5,5 | 7 | 9 | 6 | 6 | 20 | 15,5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12,74 | 0,13 | 0,06 | 0,06 | 0,19 | 2,08 |
| GEW20CA | 32 | 48.1 | 69.1 | 12.3 | 10,31 | 21,13 | 0,22 | 0,16 | 0,16 | 0,32 | ||||||||||||||||||||||
|
GEW25SA GEW25CA |
33 | 7 | 25 | 73 | 60 | 6,5 | 一 | 35,5 | 59.1 | 21,9 | 4,55 | 12 | M8 / φ7 | g | 10 | số 8 | số 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11,40 | 19,50 | 0,23 | 0,12 | 0,12 | 0,35 | 2,67 |
| 35 | 59 | 82,6 | 16,15 | 16,27 | 32,40 | 0,38 | 0,32 | 0,32 | 0,59 | |||||||||||||||||||||||
| GEW30SA | 42 | 10 | 31 | 90 | 72 | 9 | - | 41,5 | 69,5 | 26,75 | 6 | 12 | M10/φ9 | 7 | 10 | số 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16,42 | 28.10 | 0,40 | 0,21 | 0,21 | 0,62 | 4,35 |
| GEW30CA | 40 | 70.1 | 98.1 | 21.05 | 23,70 | 47,46 | 0,68 | 0,55 | 0,55 | 1.04 | ||||||||||||||||||||||
| GEW35SA | 48 | 11 | 33 | 100 | 82 | 9 | - | 45 | 75 | 28,5 | 7 | 7 | M10/φ9 | 10 | 13 | &5 | &5 | 34 | 27,5 | 14 | 12 | 9 | 80 | 20 | M6x25 | 16,42 | 28.10 | 0,40 | 0,21 | 0,21 | 0,62 | 4,35 |
| GEW35CA | 50 | 78 | 108 | 20 | 23,70 | 47,46 | 0,68 | 0,55 | 0,55 | 1.04 | ||||||||||||||||||||||
