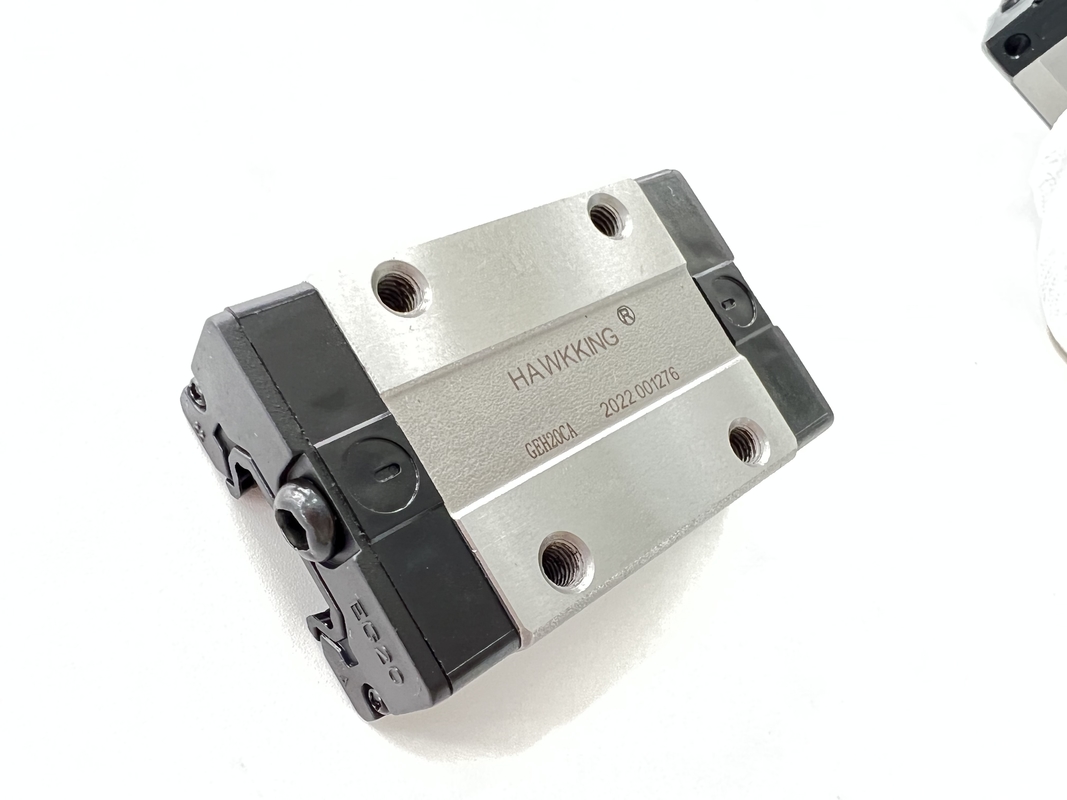

Độ cứng cao Đường ray tuyến tính chính xác cao

Thông tin chi tiết sản phẩm

tên sản phẩm:

đường ray dẫn hướng tuyến tính

Màu sắc:

Hướng dẫn tuyến tính cúi và đen

Ứng dụng hướng dẫn tuyến tính:

Máy CNC, máy điện, máy tiện, thiết bị y tế

Chiều dài hướng dẫn:

6000mm hoặc có thể được tùy chỉnh

Loại hình:

Hướng dẫn chuyển động tuyến tính

Người mẫu:

GEH25SA GEH25CA

Đăng kí:

Máy CNC, hệ thống tự động

Làm nổi bật:

Đường ray tuyến tính có độ chính xác cao độ cứng cao

đường ray tuyến tính có độ chính xác cao GEH25SA

Mô tả Sản phẩm

Loại tách Thanh trượt Bán trực tiếp Oem GEH25SA GEH25CA

Tên	Đường ray dẫn hướng tuyến tính / Khối đường sắt dẫn hướng tuyến tính
Loại hình	Thiết bị tự động thiết bị truyền tốc độ cao
Sự kết hợp	Đường ray tuyến tính ít nhất 100mm + 1 khối trượt
Vật chất	Chrome / Bạc đạn / Thép không gỉ
Kích thước hướng dẫn	4m hoặc yêu cầu của tùy chỉnh
Màu sắc	Đỏ hoặc đen hoặc yêu cầu của hải quan
Hình dạng	Hình chữ nhật
Hiệu ứng	1. Song song và độ chính xác cao 2. Thanh trượt và thanh dẫn hướng có thể hoán đổi cho nhau, tiết kiệm chi phí 3. Độ cứng cao theo mọi hướng 4. Giảm ma sát
Đóng gói	1. túiPE, túi bong bóng chống sốc, thùng carton tiêu chuẩn xuất khẩu, hộp gỗ 2. Theo yêu cầu đặc biệt của khách hàng

Người mẫu	Kích thước kết hợp (mm)			Kích thước khối (mm)													Kích thước đường ray trượt (mm)							Cố định bu lông cho ray trượt kích thước	Tải trọng cố định động cơ bản	Tải trọng cố định cố định cơ bản	Thời điểm tĩnh cho phép				trọng lượng
																											Mr kN-m	Mp kN-m		KN-m của tôi	khối Kilôgam		trượt Kg / m
	H	Xin chào	N	W	B	Bi	C	Li	L	Ki	Ki	G	Mxl	T	H2	h3	w /	Hr	D	h	d	P	E	(mm)	C (kN)	Co (kN)
GEH15SA	24	4,5	9.5	34	26	4	-	23.1	40.1	14,8	3.5	5,7	M4x6	6	5.5	6	15	12,5	6	4,5	3.5	60	20	M3xl6	5,35	9,40	0,08		0,04	0,04	0,09	1,25
GEH15CA							26	39,8	56,8	10.15															7,83	16.19	0,13		0,10	0,10	0,15
GEH20SA	28	6	11	42	32	5	-	29	50	18,75	4.15	12	M5x7	7,5	6	6	20	15,5	9,5	8,5	6	60	20	M5xl6	7.23	12,74	0,13		0,06	0,06	0,15	2.08
GEH20CA							32	48.1	69.1	12.3															10.31	21.13	0,22		0,16	0,16	0,24
GEH25SA	33	7	12,5	48	35	6,5	-	35,5	59.1	21.9	4,55	12	M6x9	số 8	số 8	số 8	23	18	11	9	7	60	20	M6x20	11 giờ 40 phút	19.50	0,23		0,12	0,12	0,25	2,67
GEH25CA							35	59	82,6	16.15															16,27	32.40	0,38		0,32	0,32	0,41
GEH30SA	42	10	16	60	40	10	-	41,5	69,5	26,75	6	12	M3xl2	9	số 8	9	28	23	11	9	7	80	20	M6x25	16.42	28,10	0,40		0,21	0,21	0,45	4,35
GEH30CA							40	70.1	98.1	21.05															23,70	47.46	0,68		0,55	0,55	0,76
GEH35SA	48	11	18	70	50	10	-	45	75	28,5	7	12	M8xl2	10	8.5	8.5	34	27,5	14	12	9	80	20	M8x25	16.42	28,10	0,40		0,21	0,21	0,45	6.14
GEH35CA							50	78	108	20															33,35	64,84	0,98		0,69	0,69	1.13
