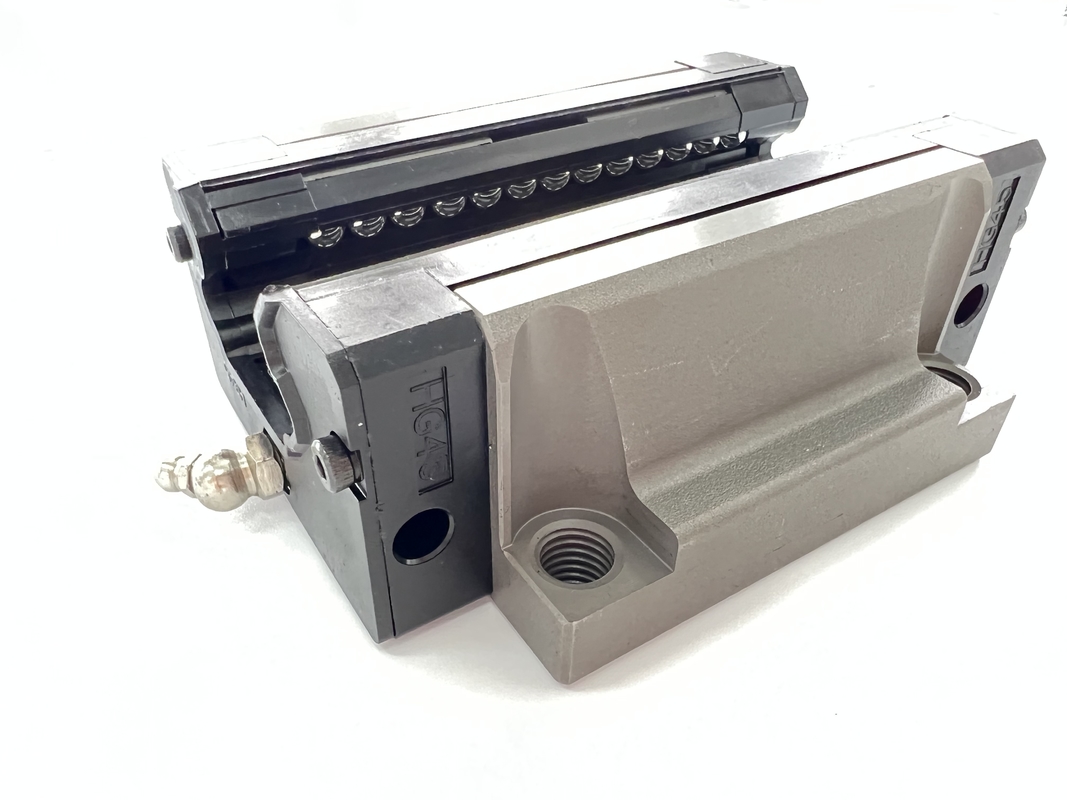

hgw15 hgw20 thanh trượt ổ bi hướng dẫn tuyến tính cho máy cnc
Ứng dụng của đường dẫn tuyến tính:
* 1. trung tâm gia công
* 2.Công cụ máy móc,
* 3. xử lý chính xác
* 4.Công cụ cắt cao cấp,
* 5.Máy cắt nhỏ
* 6. người đánh máy
* 7. máy tiêm
* 8.punch
* 9.Thiết bị ứng dụng
| Người mẫu | Kích thước kết hợp (mm) | Kích thước khối (mm) | Kích thước đường ray trượt (mm) |
Cố định bu lông cho ray trượt |
Tải trọng cố định động cơ bản | Tải trọng cố định cố định cơ bản | Thời điểm tĩnh cho phép | trọng lượng | ||||||||||||||||||||||||||
| Mr kN-m |
Mp |
KN-m của tôi |
khối |
trượt |
||||||||||||||||||||||||||||||
| H | Xin chào | N | W | B | Bi | c | U | L | Kl | G | M (A / B) | T | Ti | h2 | h3 | Wr | Hr | D | h | d | P | E | (mm) | C (kN) | C0 (kN) | |||||||||
| GHW15CA | 24 | 4.3 | 16 | 47 | 38 | 4,5 | 30 | 39.4 | 61.4 | số 8 | 5.3 | M5 / φ4,5 | 6 | 8.9 | 3,95 | 3.7 | 15 | 15 | 7,5 | 5.3 | 4,5 | 60 | 20 | M4xl6 | 11. 38 | 25,31 | 0,17 | 0,15 | 0,15 | 0,17 | 1,45 | |||
| GHW20CA | 30 | 4,6 | 21,5 | 63 | 53 | 5 | 40 | 50,5 | 77,5 | 10,25 | 12 | M6 / φ6 | số 8 | 10 | 6 | 7 | 20 | 17,5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17,75 | 37,84 | 0,38 | 0,27 | 0,27 | 0,40 | 2,21 | |||
| GHW20HA | 65,2 | 92,2 | 17,6 | 21,18 | 48,84 | 0,48 | 0,47 | 0,47 | 0,52 | |||||||||||||||||||||||||
| GHW25CA | 36 | 5.5 | 23,5 | 70 | 57 | 6,5 | 45 | 58 | 84 | 11,8 | 12 | M8 / φ77 | số 8 | 14 | 6 | 9 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56,19 | 0,64 | 0,51 | 0,51 | 0,59 | 3,21 | |||
| GHW25HA | 78,6 | 104,6 | 22.1 | 32,75 | 76,00 | 0,87 | 0,88 | 0,88 | 0,80 | |||||||||||||||||||||||||
| GHW30CA | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 70 | 97.4 | 14,25 | 12 | M10 / φ9 | 8.5 | 16 | 6,5 | 10,8 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | M8x25 | 38,74 | 83.06 | 1,06 | 0,85 | 0,85 | 1,09 | 4,47 | |||
| GHW30HA | 93 | 120.4 | 25,75 | 47,27 | 110,13 | 1,40 | 1,47 | 1,47 | 1,44 | |||||||||||||||||||||||||
| GHW35CA | 48 | 7,5 | 33 | 100 | 82 | 9 | 62 | 80 | 112.4 | 14,6 | 12 | M10 / φ9 | 10.1 | 18 | 9 | 12,6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | M8x25 | 49,52 | 102,87 | 1,73 | 1,20 | 1,20 | 1.56 | 6.30 | |||
| GHW35HA | 105,8 | 138,2 | 27,5 | 60,21 | 136,31 | 2,29 | 2,08 | 2,08 | 2,06 | |||||||||||||||||||||||||
| GW45CA | 60 | 9.5 | 37,5 | 120 | 100 | 10 | 80 | 97 | 139.4 | 13 | 12,9 | M12 / φ11 | 15.1 | 22 | 8.5 | 20,5 | 45 | 38 | 20 | 17 | 14 | 105 | 22,5 | M12x35 | 77,57 | 155,93 | 3.01 | 2,35 | 2,35 | 2,79 | 10,41 | |||
| GHW45HA | 128,8 | 171,2 | 28,9 | 94,54 | 207,12 | 4,00 | 4.07 | 4.07 | 369 | |||||||||||||||||||||||||
| GHW55CA | 70 | 13 | 43,5 | 140 | 116 | 12 | 95 | 117,7 | 166,7 | 17,35 | 12,9 | M14 / φ14 | 17,5 | 26,5 | 12 | 19 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114,44 | 227,81 | 5,66 | 4.06 | 4.06 | 4,52 | 15.08 | |||
| GHW55HA | 155,8 | 204,8 | 36.4 | 139,35 | 301,26 | 7.49 | 7.01 | 7.01 | 5,96 | |||||||||||||||||||||||||
| GHW65CA | 90 | 15 | 53,5 | 170 | 142 | 14 | 110 | 144,2 | 200,2 | 23.1 | 12,9 | M16 / φ16 | 25 | 37,5 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163,63 | 324,71 | 10.02 | 6,44 | 6,44 | 9.17 | 21,18 | |||
| GHW65HA | 203,6 | 259,6 | 52,8 | 208,36 | 457.15 | 14,15 | 11,12 | 11,12 | 12,89 | |||||||||||||||||||||||||
