| Nguồn gốc | Trung Quốc |
| Hàng hiệu | ZANE |
| Chứng nhận | CE，ISO |
| Số mô hình | ZANE-ghw |

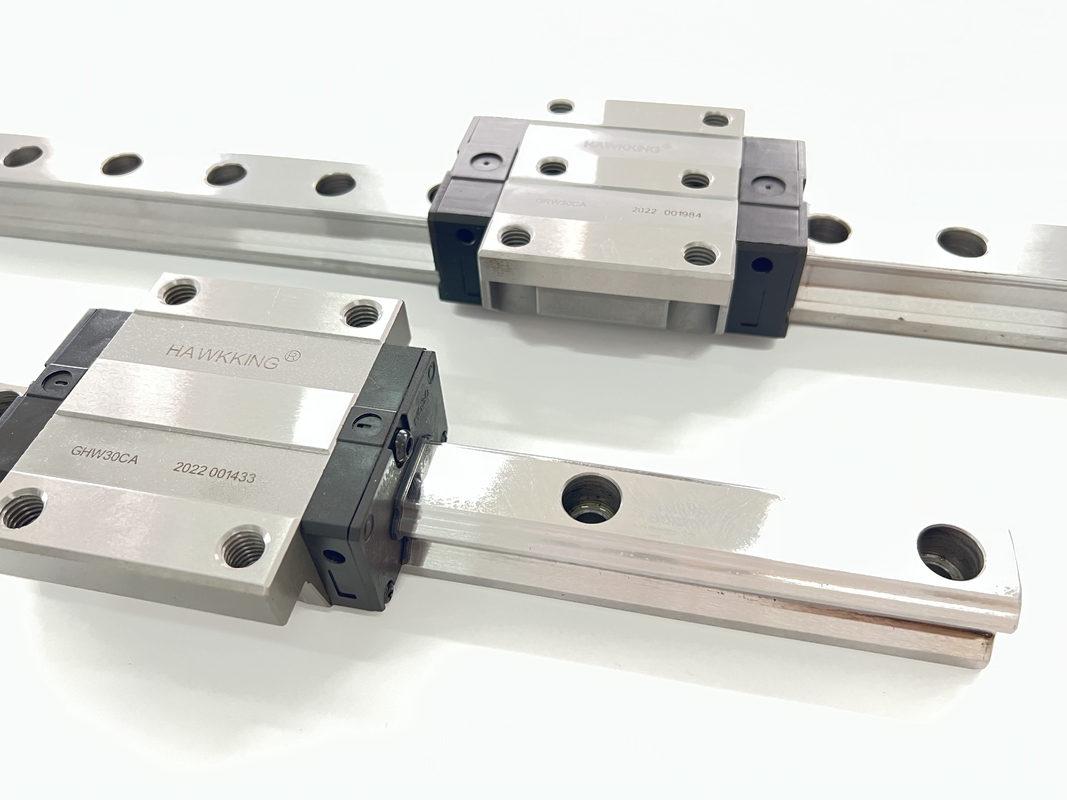

HGW20 thanh dẫn hướng tuyến tính có chiều dài tùy chỉnh và khối cho máy CNC
Các tính năng của là gì?
Khả năng tự căn chỉnh Theo thiết kế, rãnh cung tròn có các điểm tiếp xúc ở góc 45 độ.Hướng dẫn tuyến tính dòng HG có thể
hấp thụ hầu hết các lỗi cài đặt do các bất thường bề mặt và cung cấp chuyển động tuyến tính trơn tru thông qua biến dạng đàn hồi của
các yếu tố lăn và sự dịch chuyển của các điểm tiếp xúc.Khả năng tự căn chỉnh, độ chính xác cao và hoạt động trơn tru có thể đạt được
với một cài đặt dễ dàng.
| Người mẫu | Kích thước kết hợp (mm) | Kích thước khối (mm) | Kích thước đường ray trượt (mm) |
Cố định bu lông cho ray trượt |
Tải trọng cố định động cơ bản | Tải trọng cố định cố định cơ bản | Thời điểm tĩnh cho phép | trọng lượng | ||||||||||||||||||||||||||
| Mr kN-m |
Mp |
KN-m của tôi |
khối |
trượt |
||||||||||||||||||||||||||||||
| H | Xin chào | N | W | B | Bi | c | U | L | Kl | G | M (A / B) | T | Ti | h2 | h3 | Wr | Hr | D | h | d | P | E | (mm) | C (kN) | C0 (kN) | |||||||||
| GHW15CA | 24 | 4.3 | 16 | 47 | 38 | 4,5 | 30 | 39.4 | 61.4 | số 8 | 5.3 | M5 / φ4,5 | 6 | 8.9 | 3,95 | 3.7 | 15 | 15 | 7,5 | 5.3 | 4,5 | 60 | 20 | M4xl6 | 11. 38 | 25,31 | 0,17 | 0,15 | 0,15 | 0,17 | 1,45 | |||
| GHW20CA | 30 | 4,6 | 21,5 | 63 | 53 | 5 | 40 | 50,5 | 77,5 | 10,25 | 12 | M6 / φ6 | số 8 | 10 | 6 | 7 | 20 | 17,5 | 9,5 | 8,5 | 6 | 60 | 20 | M5xl6 | 17,75 | 37,84 | 0,38 | 0,27 | 0,27 | 0,40 | 2,21 | |||
| GHW20HA | 65.2 | 92.2 | 17,6 | 21.18 | 48,84 | 0,48 | 0,47 | 0,47 | 0,52 | |||||||||||||||||||||||||
| GHW25CA | 36 | 5,5 | 23,5 | 70 | 57 | 6,5 | 45 | 58 | 84 | 11.8 | 12 | M8/φ77 | số 8 | 14 | 6 | 9 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26,48 | 56.19 | 0,64 | 0,51 | 0,51 | 0,59 | 3,21 | |||
| GHW25HA | 78,6 | 104,6 | 22.1 | 32,75 | 76.00 | 0,87 | 0,88 | 0,88 | 0,80 | |||||||||||||||||||||||||
| GHW30CA | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 70 | 97,4 | 14,25 | 12 | M10/φ9 | 8,5 | 16 | 6,5 | 10.8 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | M8x25 | 38,74 | 83.06 | 1,06 | 0,85 | 0,85 | 1.09 | 4,47 | |||
| GHW30HA | 93 | 120.4 | 25,75 | 47,27 | 110,13 | 1,40 | 1,47 | 1,47 | 1,44 | |||||||||||||||||||||||||
| GHW35CA | 48 | 7,5 | 33 | 100 | 82 | 9 | 62 | 80 | 112.4 | 14,6 | 12 | M10 / φ9 | 10.1 | 18 | 9 | 12,6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | M8x25 | 49,52 | 102,87 | 1,73 | 1,20 | 1,20 | 1.56 | 6.30 | |||
| GHW35HA | 105,8 | 138,2 | 27,5 | 60,21 | 136,31 | 2,29 | 2,08 | 2,08 | 2,06 | |||||||||||||||||||||||||
| GW45CA | 60 | 9.5 | 37,5 | 120 | 100 | 10 | 80 | 97 | 139.4 | 13 | 12,9 | M12 / φ11 | 15.1 | 22 | 8.5 | 20,5 | 45 | 38 | 20 | 17 | 14 | 105 | 22,5 | M12x35 | 77,57 | 155,93 | 3.01 | 2,35 | 2,35 | 2,79 | 10,41 | |||
| GHW45HA | 128,8 | 171,2 | 28,9 | 94,54 | 207,12 | 4,00 | 4.07 | 4.07 | 369 | |||||||||||||||||||||||||
| GHW55CA | 70 | 13 | 43,5 | 140 | 116 | 12 | 95 | 117,7 | 166.7 | 17.35 | 12.9 | M14/φ14 | 17,5 | 26,5 | 12 | 19 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114,44 | 227.81 | 5,66 | 4.06 | 4.06 | 4,52 | 15.08 | |||
| GHW55HA | 155,8 | 204.8 | 36,4 | 139,35 | 301.26 | 7,49 | 7.01 | 7.01 | 5,96 | |||||||||||||||||||||||||
| GHW65CA | 90 | 15 | 53,5 | 170 | 142 | 14 | 110 | 144.2 | 200.2 | 23.1 | 12.9 | M16/φ16 | 25 | 37,5 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324,71 | 10.02 | 6,44 | 6,44 | 9.17 | 21.18 | |||
| GHW65HA | 203.6 | 259.6 | 52,8 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 12,89 | |||||||||||||||||||||||||
