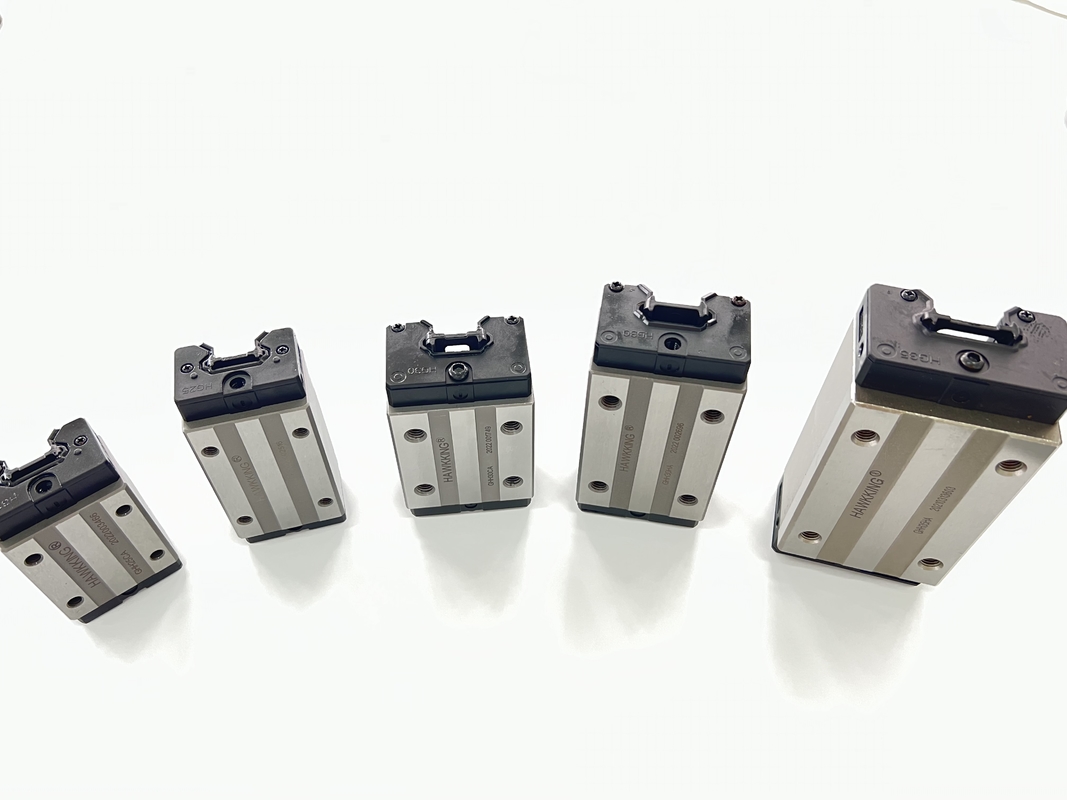

Hướng dẫn tuyến tính CNC ray trượt HGH45 với bộ khối có độ chính xác cao
Cách chọn độ chính xác của hướng dẫn tuyến tính
Khi chọn dẫn hướng tuyến tính tuần hoàn, có một số tiêu chí cần được chỉ định, bao gồm kích thước, tải trước và độ chính xác.Và mặc dù thuật ngữ “độ chính xác” thường được sử dụng theo nghĩa chung chung, khi đề cập đến dẫn hướng bi hoặc con lăn tuần hoàn, nó chỉ ra năm đặc điểm:
| Người mẫu | Kích thước kết hợp (mm) | Kích thước khối (mm) | Kích thước đường ray trượt (mm) |
Cố định bu lông cho ray trượt kích thước |
Tải trọng cố định động cơ bản | Tải trọng cố định cố định cơ bản | Thời điểm tĩnh cho phép | trọng lượng | ||||||||||||||||||||||
|
Ông kN ^ n |
MP kNf |
KNF của tôi |
khối Kilôgam |
trượt kg / n |
||||||||||||||||||||||||||
| H | HTôi | N | W | B | BTôi | C | Li | L | KTôi | G | Mxl | T | h2 | h3 | WR | HR | D | h | d | P | E | (mm) | C (kN) | Co (kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7,5 | 5.3 | 4,5 | 60 | 20 | M4xl6 | 11,38 | 25,31 | 0,17 | 0,15 | 0,15 | 0,18 | 1,45 |
| GHH20CA | 30 | 4,6 | 12 | 44 | 32 | 6 | 36 | 50,5 | 77,5 | 12,25 | 12 | M5x6 | số 8 | 6 | 7 | 20 | 17,5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17,75 | 37,84 | 0,38 | 0,27 | 0,27 | 0,30 | 2,21 |
| GHH20HA | 50 | 65,2 | 92,2 | 12,6 | 21,18 | 48,84 | 0,48 | 0,47 | 0,47 | 0,39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6,5 | 35 | 58 | 84 | 16,8 | 12 | M6x8 | số 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56,19 | 0,64 | 0,51 | 0,51 | 0. 51 | 3,21 | ||
| GHH25HA | 12,5 | 50 | 78,6 | 104,6 | 19,6 | 32. 75 | 76,00 | 0,87 | 0,88 | 0,88 | 0,69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20,25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38,74 | 83.06 | 1,06 | 0,85 | 0,85 | 0,88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21,75 | 13,8 | M8x2ij | 47,27 | 110,13 | 1,40 | 1,47 | 1,47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20,6 | 12 | 16 | 19,6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49,52 | 102,87 | 1,73 | 1,20 | 1. 20 | 1,45 | 6. 30 | ||||
| GHH35HA | 1,5 | 72 | 105,8 | 138,2 | 22,5 | M8xl2 | 60,21 | 136,31 | 2,29 | 2,08 | 2,08 | 1,92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77,57 | 155,93 | 3.01 | 2,35 | 2,35 | 2,73 | 10,41 | |||||
| GHH45HA | 20,5 | 80 | 128,8 | 171,2 | 28,9 | L8. | 30,5 | 22,5 | 94,54 | 207,12 | 4,00 | 4.07 | 4.07 | 3,61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117,7 | 166.7 | 27,35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114,44 | 227. 81 | 5,66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12.5 | 95 | 155,8 | 204.8 | 36,4 | 12.9 | 139,35 | 301.26 | 7,49 | 7.01 | 7.01 | 5,49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324,71 | 10.02 | 6,44 | 6,44 | 7,00 | 21.18 | |||
| GHH65HA | 31,5 | 120 | 203.6 | 259.6 | 47,8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9,82 | |||||||||||||||||
Mẹo đặt hàng dẫn hướng tuyến tính và khối dẫn hướng tuyến tính:
(1) Cho chúng tôi biết chiều rộng của hướng dẫn tuyến tính: ví dụ: 9mm
(2) Mã kích thước của các khối dẫn hướng tuyến tính là gì?Ví dụ: MGN9C, HGH15CA, v.v.
(3) Chiều dài thanh dẫn tuyến tính bạn cần là bao nhiêu và có bao nhiêu khối dẫn hướng trong một thanh dẫn tuyến tính?Vd: MNG91R80MM;1 miếng chặn trên dẫn hướng tuyến tính 80mm
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
Lợi thế của chúng tôi đối với dòng HG hướng dẫn tuyến tính:
1. Hệ thống đơn vị trượt hoàn chỉnh với độ chính xác cao và có thể di chuyển mà không bị lệch.
2. Sử dụng lâu dài.
3. Giao hàng nhanh chóng và dịch vụ tốt.
4.Cổ phiếu lớnvà bán buôn lô thấp.
5. ISO9001:2008
6. Cạnh tranhgiá cả, chất lượng tốt, giao hàng nhanh chóng.
7.Phản hồi nhanh vớie-mail hoặc giải quyết các câu hỏi một cách nhanh chóng.
8. Hợp tác và dịch vụ trung thực.
