| Nguồn gốc | Trung Quốc |
| Hàng hiệu | ZANE |
| Chứng nhận | CE，ISO |
| Số mô hình | GHH-CA / GHH-HA |

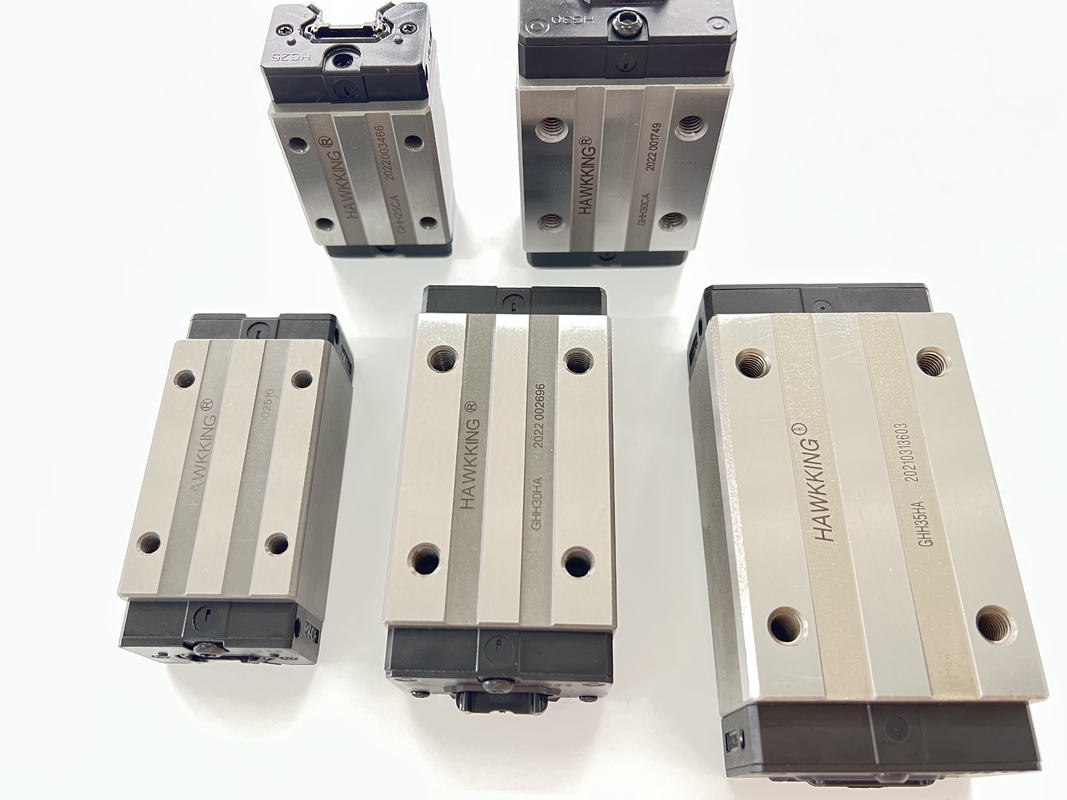

hướng dẫn tuyến tính chính xác Chiều dài tùy chỉnh Khối đường ray tuyến tính HGH35
Hướng dẫn tuyến tính là đường dẫn tuyến tính tải trọng nặng được thiết kế theo rãnh cung tròn và tối ưu hóa cấu trúc, khả năng chịu tải và độ cứng cao hơn 30% so với các đường dẫn tuyến tính loại bóng tương tự khác. Nó có tải trọng như nhau theo bốn hướng (lên/xuống/phải/trái) và tự căn chỉnh để hấp thụ khả năng lỗi cài đặt.
| Người mẫu | Kích thước kết hợp (mm) | Kích thước khối (mm) | Kích thước đường ray trượt (mm) |
Bu lông cố định ray trượt kích thước |
Tải trọng cố định động cơ bản | Tải cố định cố định cơ bản | Thời điểm tĩnh cho phép | trọng lượng | ||||||||||||||||||||||
|
Ông kN^n |
MP kNf |
kNF của tôi |
khối Kilôgam |
trượt kg/n |
||||||||||||||||||||||||||
| h | hTôi | N | W | b | bTôi | C | Lý | l | KTôi | g | mxl | t | h2 | h3 | Wr | hr | Đ. | h | đ | P | e | (mm) | C(kN) | Co(kN) | ||||||
| GHH15CA | 28 | 4.3 | 9,5 | 34 | 26 | 4 | 26 | 39,4 | 61,4 | 10 | 5.3 | M4x5 | 6 | 7,95 | 7,7 | 15 | 15 | 7,5 | 5.3 | 4,5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0,17 | 0,15 | 0,15 | 0,18 | 1,45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50,5 | 77,5 | 12.25 | 12 | M5x6 | số 8 | 6 | 7 | 20 | 17,5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17,75 | 37,84 | 0,38 | 0,27 | 0,27 | 0,30 | 2,21 |
| GHH20HA | 50 | 65,2 | 92,2 | 12,6 | 21,18 | 48,84 | 0,48 | 0,47 | 0,47 | 0,39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6,5 | 35 | 58 | 84 | 16,8 | 12 | M6x8 | số 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56,19 | 0,64 | 0,51 | 0,51 | 0. 51 | 3,21 | ||
| GHH25HA | 12,5 | 50 | 78,6 | 104,6 | 19,6 | 32. 75 | 76,00 | 0,87 | 0,88 | 0,88 | 0,69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20,25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38,74 | 83.06 | 1,06 | 0,85 | 0,85 | 0,88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21,75 | 13,8 | M8x2ij | 47,27 | 110.13 | 1,40 | 1,47 | 1,47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112,4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49,52 | 102.87 | 1,73 | 1,20 | 1. 20 | 1,45 | 6. 30 | ||||
| GHH35HA | 1,5 | 72 | 105,8 | 138.2 | 22,5 | M8xl2 | 60.21 | 136.31 | 2,29 | 2.08 | 2.08 | 1,92 | ||||||||||||||||||
| GHH45CA | 70 | 9,5 | 86 | 60 | 13 | 60 | 97 | 139,4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155,93 | 3.01 | 2,35 | 2,35 | 2,73 | 10.41 | |||||
| GHH45HA | 20,5 | 80 | 128,8 | 171.2 | 28,9 | L8. | 30,5 | 22,5 | 94,54 | 207.12 | 4,00 | 4.07 | 4.07 | 3,61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117,7 | 166.7 | 27,35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114,44 | 227. 81 | 5,66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12.5 | 95 | 155,8 | 204.8 | 36,4 | 12.9 | 139,35 | 301.26 | 7,49 | 7.01 | 7.01 | 5,49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324,71 | 10.02 | 6,44 | 6,44 | 7,00 | 21.18 | |||
| GHH65HA | 31,5 | 120 | 203.6 | 259.6 | 47,8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9,82 | |||||||||||||||||
Mẹo đặt hàng dẫn hướng tuyến tính và khối dẫn hướng tuyến tính:
(1) Cho chúng tôi biết chiều rộng của hướng dẫn tuyến tính: ví dụ: 9mm
(2) Mã kích thước của các khối dẫn hướng tuyến tính là gì?Ví dụ: MGN9C, HGH15CA, v.v.
(3) Chiều dài thanh dẫn tuyến tính bạn cần là bao nhiêu và có bao nhiêu khối dẫn hướng trong một thanh dẫn tuyến tính?Vd: MNG91R80MM;1 miếng chặn trên dẫn hướng tuyến tính 80mm
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
Lợi thế của chúng tôi đối với dòng HG hướng dẫn tuyến tính:
1. Hệ thống đơn vị trượt hoàn chỉnh với độ chính xác cao và có thể di chuyển mà không bị lệch.
2. Sử dụng lâu dài.
3. Giao hàng nhanh chóng và dịch vụ tốt.
4.Cổ phiếu lớnvà bán buôn lô thấp.
5. ISO9001:2008
6. Cạnh tranhgiá cả, chất lượng tốt, giao hàng nhanh chóng.
7.Phản ứng nhanh vớie-mail hoặc giải quyết các câu hỏi một cách nhanh chóng.
8. Hợp tác và phục vụ trung thực.
Liên lạc chúng tôi bất cứ lúc nào
