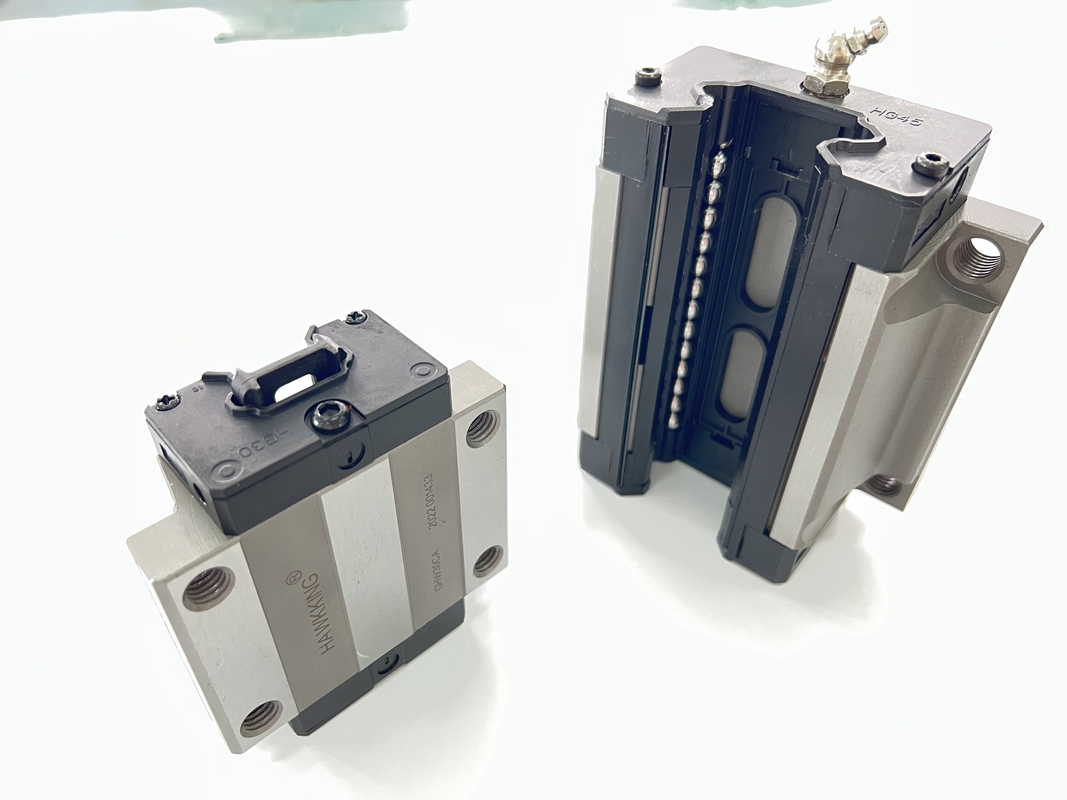

HGH20 Hướng dẫn tuyến tính với Đường ray dẫn hướng chuyển động tuyến tính Khối Hướng dẫn
Thanh dẫn hướng chuyển động tuyến tính có độ cứng cao được thiết kế để hỗ trợ đồng đều khả năng chịu tải cao bằng cách kết hợp các viên bi có đường kính lớn.
Nhiều loại biến thể cho nhu cầu của bạn, Vì dòng sản phẩm gồm 5 loại hình dạng đơn vị trượt bao gồm
loại mặt bích, loại khối có chiều rộng nhỏ và loại lắp bên, v.v., và 3 loại có chiều dài đơn vị trượt khác nhau với cùng một phần có sẵn, bạn có thể chọn một
sản phẩm cho các thông số kỹ thuật của máy và thiết bị của bạn.
| Người mẫu | Kích thước kết hợp (mm) | Kích thước khối (mm) | Kích thước đường ray trượt (mm) |
Cố định bu lông cho ray trượt kích thước |
Tải trọng cố định động cơ bản | Tải trọng cố định cố định cơ bản | Thời điểm tĩnh cho phép | trọng lượng | ||||||||||||||||||||||
|
Ông kN ^ n |
MP kNf |
KNF của tôi |
khối Kilôgam |
trượt kg / n |
||||||||||||||||||||||||||
| H | HTôi | N | W | B | BTôi | C | Li | L | KTôi | G | Mxl | T | h2 | h3 | WR | HR | D | h | d | P | E | (mm) | C (kN) | Co (kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7,5 | 5.3 | 4,5 | 60 | 20 | M4xl6 | 11,38 | 25,31 | 0,17 | 0,15 | 0,15 | 0,18 | 1,45 |
| GHH20CA | 30 | 4,6 | 12 | 44 | 32 | 6 | 36 | 50,5 | 77,5 | 12,25 | 12 | M5x6 | số 8 | 6 | 7 | 20 | 17,5 | 9,5 | 8,5 | 6 | 60 | 20 | M5xl6 | 17,75 | 37,84 | 0,38 | 0,27 | 0,27 | 0,30 | 2,21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48,84 | 0,48 | 0,47 | 0,47 | 0,39 | ||||||||||||||||||||
| GHH25CA | 40 | 5,5 | 48 | 35 | 6,5 | 35 | 58 | 84 | 16,8 | 12 | M6x8 | số 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26,48 | 56.19 | 0,64 | 0,51 | 0,51 | 0. 51 | 3,21 | ||
| GHH25HA | 12,5 | 50 | 78,6 | 104,6 | 19.6 | 32. 75 | 76.00 | 0,87 | 0,88 | 0,88 | 0,69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97,4 | 20,25 | 12 | m8xl0 | 8,5 | 9,5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38,74 | 83.06 | 1,06 | 0,85 | 0,85 | 0,88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21,75 | 13,8 | M8x2ij | 47,27 | 110,13 | 1,40 | 1,47 | 1,47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20,6 | 12 | 16 | 19,6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49,52 | 102,87 | 1,73 | 1,20 | 1. 20 | 1,45 | 6. 30 | ||||
| GHH35HA | 1,5 | 72 | 105,8 | 138,2 | 22,5 | M8xl2 | 60,21 | 136,31 | 2,29 | 2,08 | 2,08 | 1,92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77,57 | 155,93 | 3.01 | 2,35 | 2,35 | 2,73 | 10,41 | |||||
| GHH45HA | 20,5 | 80 | 128,8 | 171,2 | 28,9 | L8. | 30,5 | 22,5 | 94,54 | 207,12 | 4,00 | 4.07 | 4.07 | 3,61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117,7 | 166,7 | 27,35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114,44 | 227. 81 | 5,66 | 4.06 | 4.06 | 4,17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155,8 | 204,8 | 36.4 | 12,9 | 139,35 | 301,26 | 7.49 | 7.01 | 7.01 | 5,49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144,2 | 200,2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163,63 | 324,71 | 10.02 | 6,44 | 6,44 | 7.00 | 21,18 | |||
| GHH65HA | 31,5 | 120 | 203,6 | 259,6 | 47,8 | 12,9 | M16x20 | 208,36 | 457.15 | 14,15 | 11,12 | 11,12 | 9,82 | |||||||||||||||||
Mẹo để đặt hàng khối dẫn hướng tuyến tính và khối dẫn hướng tuyến tính:
(1) Cho chúng tôi biết chiều rộng của thanh dẫn hướng tuyến tính: ví dụ: 9mm
(2) Mã kích thước của khối dẫn hướng tuyến tính là gì?Ví dụ: MGN9C, HGH15CA và v.v.
(3) Chiều dài thanh dẫn tuyến tính bạn cần là bao nhiêu và có bao nhiêu khối dẫn hướng trong một thanh dẫn hướng tuyến tính, xin vui lòng?Ví dụ: MNG91R80MM;1 khối trên thanh dẫn hướng tuyến tính 80mm
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
Ưu điểm của chúng tôi đối với dòng HG hướng dẫn tuyến tính:
1. Hệ thống đơn vị trượt hoàn chỉnh với độ chính xác cao và có thể được di chuyển mà không bị lệch.
2. sử dụng cuộc sống lâu dài.
3. giao hàng nhanh chóng và dịch vụ tốt.
4.Cổ phiếu lớnvà bán buôn hàng loạt thấp.
5. ISO9001: 2008
6. Cạnh tranhgiá cả, chất lượng tốt, giao hàng nhanh chóng.
7.Phản hồi nhanh vớie-mail hoặc giải quyết các câu hỏi một cách nhanh chóng.
8. Hợp tác và phục vụ trung thực.
