| Nguồn gốc | Trung Quốc |
| Hàng hiệu | ZANE |
| Chứng nhận | CE，ISO |
| Số mô hình | HGW15 |

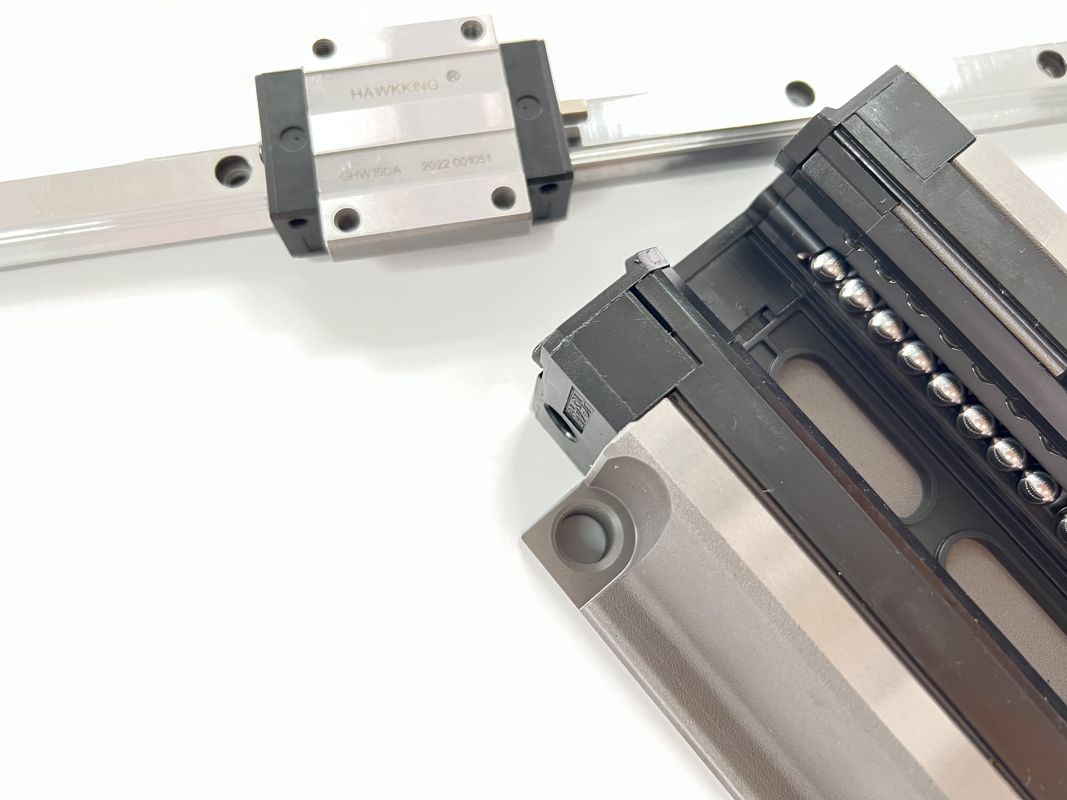

Khối hướng dẫn tuyến tính Ghw Cấu hình Hướng dẫn tuyến tính HGW15
Có thể chịu tải các hướng lên, xuống, trái và phải cùng một lúc
Do thiết kế cấu trúc bó đặc biệt của thanh ray trượt tuyến tính, nó có thể chịu tải theo các hướng trên, dưới, trái và phải cùng một lúc, không giống như thanh dẫn trượt có thể chịu tải trọng theo hướng tiếp xúc song song bề mặt, dễ gây ảnh hưởng đến độ chính xác khi vận hành của máy.
| Người mẫu | Kích thước kết hợp (mm) | Kích thước khối (mm) | Kích thước đường ray trượt (mm) |
Cố định bu lông cho ray trượt |
Tải trọng cố định động cơ bản | Tải trọng cố định cố định cơ bản | Thời điểm tĩnh cho phép | trọng lượng | ||||||||||||||||||||||||||
| Mr kN-m |
Mp |
KN-m của tôi |
khối |
trượt |
||||||||||||||||||||||||||||||
| H | Xin chào | N | W | B | Bi | c | U | L | Kl | G | M (A / B) | T | Ti | h2 | h3 | Wr | Hr | D | h | d | P | E | (mm) | C (kN) | C0 (kN) | |||||||||
| GHW15CA | 24 | 4.3 | 16 | 47 | 38 | 4,5 | 30 | 39.4 | 61.4 | số 8 | 5.3 | M5 / φ4,5 | 6 | 8.9 | 3,95 | 3.7 | 15 | 15 | 7,5 | 5.3 | 4,5 | 60 | 20 | M4xl6 | 11. 38 | 25,31 | 0,17 | 0,15 | 0,15 | 0,17 | 1,45 | |||
| GHW20CA | 30 | 4,6 | 21,5 | 63 | 53 | 5 | 40 | 50,5 | 77,5 | 10,25 | 12 | M6 / φ6 | số 8 | 10 | 6 | 7 | 20 | 17,5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17,75 | 37,84 | 0,38 | 0,27 | 0,27 | 0,40 | 2,21 | |||
| GHW20HA | 65.2 | 92.2 | 17,6 | 21.18 | 48,84 | 0,48 | 0,47 | 0,47 | 0,52 | |||||||||||||||||||||||||
| GHW25CA | 36 | 5,5 | 23,5 | 70 | 57 | 6,5 | 45 | 58 | 84 | 11.8 | 12 | M8/φ77 | số 8 | 14 | 6 | 9 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26,48 | 56.19 | 0,64 | 0,51 | 0,51 | 0,59 | 3,21 | |||
| GHW25HA | 78,6 | 104,6 | 22.1 | 32,75 | 76.00 | 0,87 | 0,88 | 0,88 | 0,80 | |||||||||||||||||||||||||
| GHW30CA | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 70 | 97,4 | 14,25 | 12 | M10/φ9 | 8,5 | 16 | 6,5 | 10.8 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | M8x25 | 38,74 | 83.06 | 1,06 | 0,85 | 0,85 | 1.09 | 4,47 | |||
| GHW30HA | 93 | 120,4 | 25,75 | 47,27 | 110,13 | 1,40 | 1,47 | 1,47 | 1,44 | |||||||||||||||||||||||||
| GHW35CA | 48 | 7,5 | 33 | 100 | 82 | 9 | 62 | 80 | 112.4 | 14,6 | 12 | M10 / φ9 | 10.1 | 18 | 9 | 12,6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | M8x25 | 49,52 | 102,87 | 1,73 | 1,20 | 1,20 | 1.56 | 6.30 | |||
| GHW35HA | 105,8 | 138,2 | 27,5 | 60,21 | 136,31 | 2,29 | 2,08 | 2,08 | 2,06 | |||||||||||||||||||||||||
| GW45CA | 60 | 9.5 | 37,5 | 120 | 100 | 10 | 80 | 97 | 139.4 | 13 | 12,9 | M12 / φ11 | 15.1 | 22 | 8.5 | 20,5 | 45 | 38 | 20 | 17 | 14 | 105 | 22,5 | M12x35 | 77,57 | 155,93 | 3.01 | 2,35 | 2,35 | 2,79 | 10,41 | |||
| GHW45HA | 128,8 | 171,2 | 28,9 | 94,54 | 207,12 | 4,00 | 4.07 | 4.07 | 369 | |||||||||||||||||||||||||
| GHW55CA | 70 | 13 | 43,5 | 140 | 116 | 12 | 95 | 117,7 | 166,7 | 17,35 | 12,9 | M14 / φ14 | 17,5 | 26,5 | 12 | 19 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114,44 | 227,81 | 5,66 | 4.06 | 4.06 | 4,52 | 15.08 | |||
| GHW55HA | 155,8 | 204,8 | 36.4 | 139,35 | 301,26 | 7.49 | 7.01 | 7.01 | 5,96 | |||||||||||||||||||||||||
| GHW65CA | 90 | 15 | 53,5 | 170 | 142 | 14 | 110 | 144,2 | 200,2 | 23.1 | 12,9 | M16 / φ16 | 25 | 37,5 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163,63 | 324,71 | 10.02 | 6,44 | 6,44 | 9.17 | 21,18 | |||
| GHW65HA | 203,6 | 259,6 | 52,8 | 208,36 | 457.15 | 14,15 | 11,12 | 11,12 | 12,89 | |||||||||||||||||||||||||
